Elektrische Installation
4.1.2 Erdung
Folgende grundlegenden Punkte müssen bei der Instal-
lation eines Frequenzumrichters beachtet werden, um die
elektromagnetische Verträglichkeit (EMV) sicherzustellen.
•
Schutzerdung: Bitte beachten Sie, dass der
Frequenzumrichter einen hohen Ableitstrom hat
und aus Sicherheitsgründen richtig geerdet
werden muss. Wenden Sie geltende Sicherheits-
vorschriften an.
•
Hochfrequenzerdung: Halten Sie die Erdungslei-
terverbindungen so kurz wie möglich.
Schließen Sie die unterschiedlichen Erdungssysteme an die
niedrigst mögliche Leiterimpedanz an. Die niedrigst
mögliche Leiterimpedanz erreichen Sie, indem Sie den
Leiter so kurz wie möglich halten und die Erdung
möglichst großflächig auflegen.
Die Metallgehäuse der verschiedenen Geräte sind an der
Rückwand des Schaltschranks mit der niedrigst möglichen
HF-Impedanz zu befestigen. Dies vermeidet,
unterschiedliche HF-Spannungen für die einzelnen Geräte
und vermeidet ebenfalls die Gefahr von Funkstörströmen,
die in Verbindungskabeln auftreten, die zwischen den
Geräten verwendet werden. Die Funkstörungen müssen
reduziert werden.
Verwenden Sie die Befestigungsschrauben der Geräte als
HF-Anschluss an der Rückwand, um eine niedrige HF-
Impedanz zu erhalten. Entfernen Sie eventuell vorhandene
isolierende Beschichtung von den Befestigungsstellen.
4.1.3 Zusätzlicher Schutz
(Fehlerstromschutzeinrichtung)
Fehlerstromschutzschalter, zusätzliche Schutzerdung oder
Schutzerdung können als zusätzlicher Schutz verwendet
werden, sofern einschlägige Sicherheitsvorschriften erfüllt
werden.
Bei einem Erdschluss kann ein Gleichstrombauteil einen
Fehlerstrom entwickeln.
Bei Verwendung eines Fehlerstromschutzschalters müssen
einschlägige Vorschriften beachtet werden. Schutzschalter
müssen für den Schutz von Drehstromgeräten mit Gleich-
richterbrücke und für eine kurze Entladung bei Netz ein
geeignet sein.
Siehe dazu auch der Abschnitt Besondere Betriebsbedin-
gungen im Projektierungshandbuch.
4.1.4 EMV-Schalter
Netzversorgung von Erde getrennt
Wird der Frequenzumrichter von einer isolierten
Netzstromquelle (IT-Netz, potentialfreie Dreieckschaltung)
oder TT/TN-S Netz mit geerdetem Zweig (geerdete
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
®
MG.16.B1.03 - VLT ist eine eingetragene Marke von Danfoss
Dreieckschaltung) versorgt, so wird empfohlen, den EMV-
Schalter über 14-50 EMV-Filter am Frequenzumrichter und
14-50 EMV-Filter am Filter auf OFF (AUS)
Weitere Informationen siehe IEC 364-3. Wenn optimale
EMV-Leistung benötigt wird, parallele Motoren
angeschlossen sind oder die Motorkabellänge 25 m
überschreitet, wird empfohlen, 14-50 EMV-Filter auf [EIN] zu
stellen.
1) Nicht bei 525-600/690-V-Frequenzumrichtern verfügbar.
Bei Einstellung auf OFF (AUS) sind die internen EMV-
Kapazitäten (Filterkondensatoren) zwischen Gehäuse und
Zwischenkreis abgeschaltet, um Beschädigung am
Zwischenkreis zu vermeiden und die Erdkapazitäten
(gemäß IEC 61800-3) zu reduzieren.
Bitte lesen Sie auch den Anwendungshinweis VLT am IT-
Netz, MN.90.CX.02. Es ist wichtig,
Isolationsüberwachungsgeräte zu verwenden, die
zusammen mit Leistungselektronik verwendet werden
können (IEC 61557-8).
4.1.5 Drehmoment
Beim Festziehen der elektrischen Verbindungen muss
unbedingt das richtige Drehmoment verwendet werden.
Ein zu geringes oder zu hohes Drehmoment führt zu
einem schlechten elektrischen Anschluss. Verwenden Sie
einen Drehmomentschlüssel, um das richtige Drehmoment
zu erzielen.
Nm/in-lbs

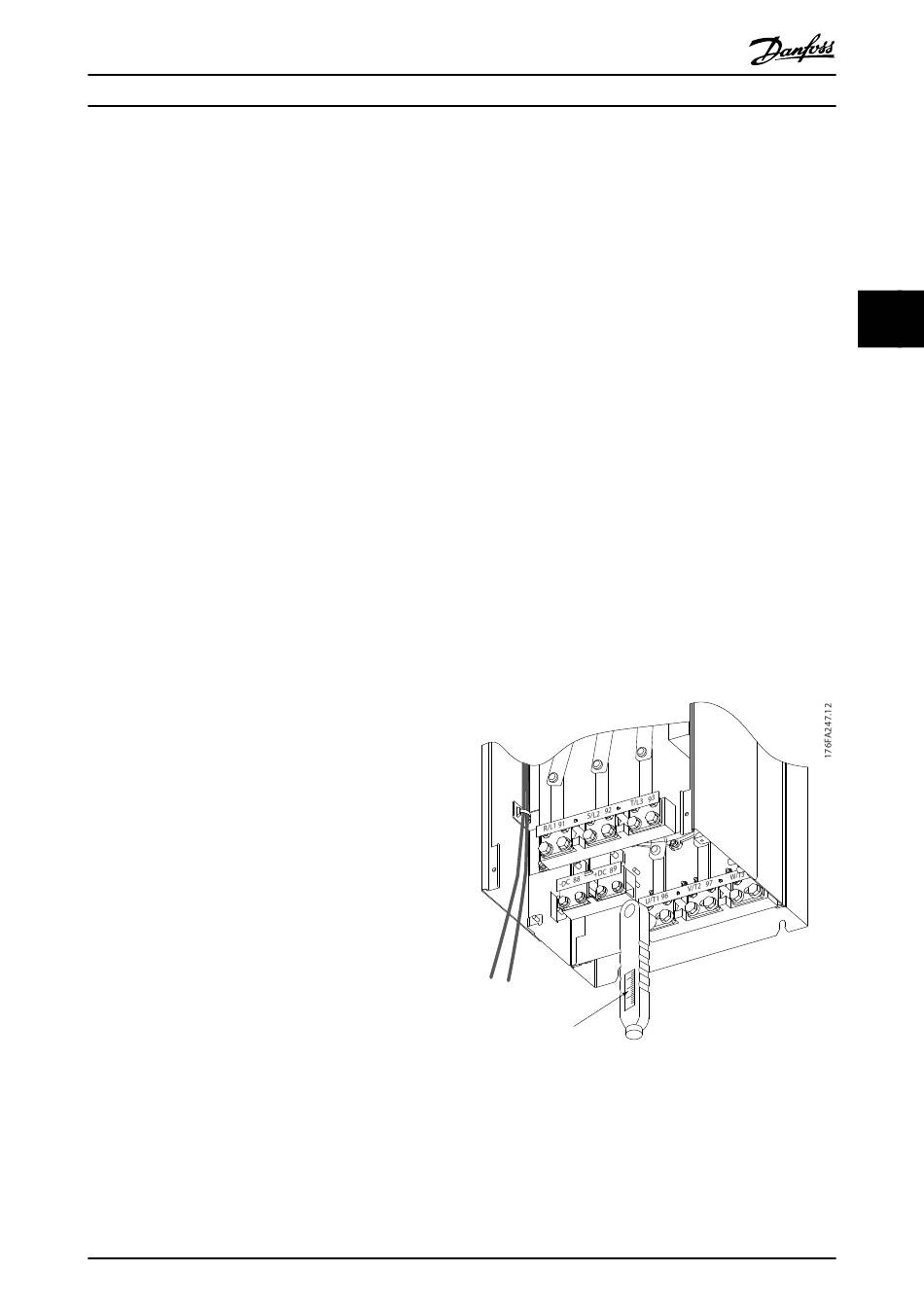

Abbildung 4.8 Verwenden Sie stets einen Drehmomentschlüssel,
um die Schrauben festzuziehen.
1)
zu stellen.
