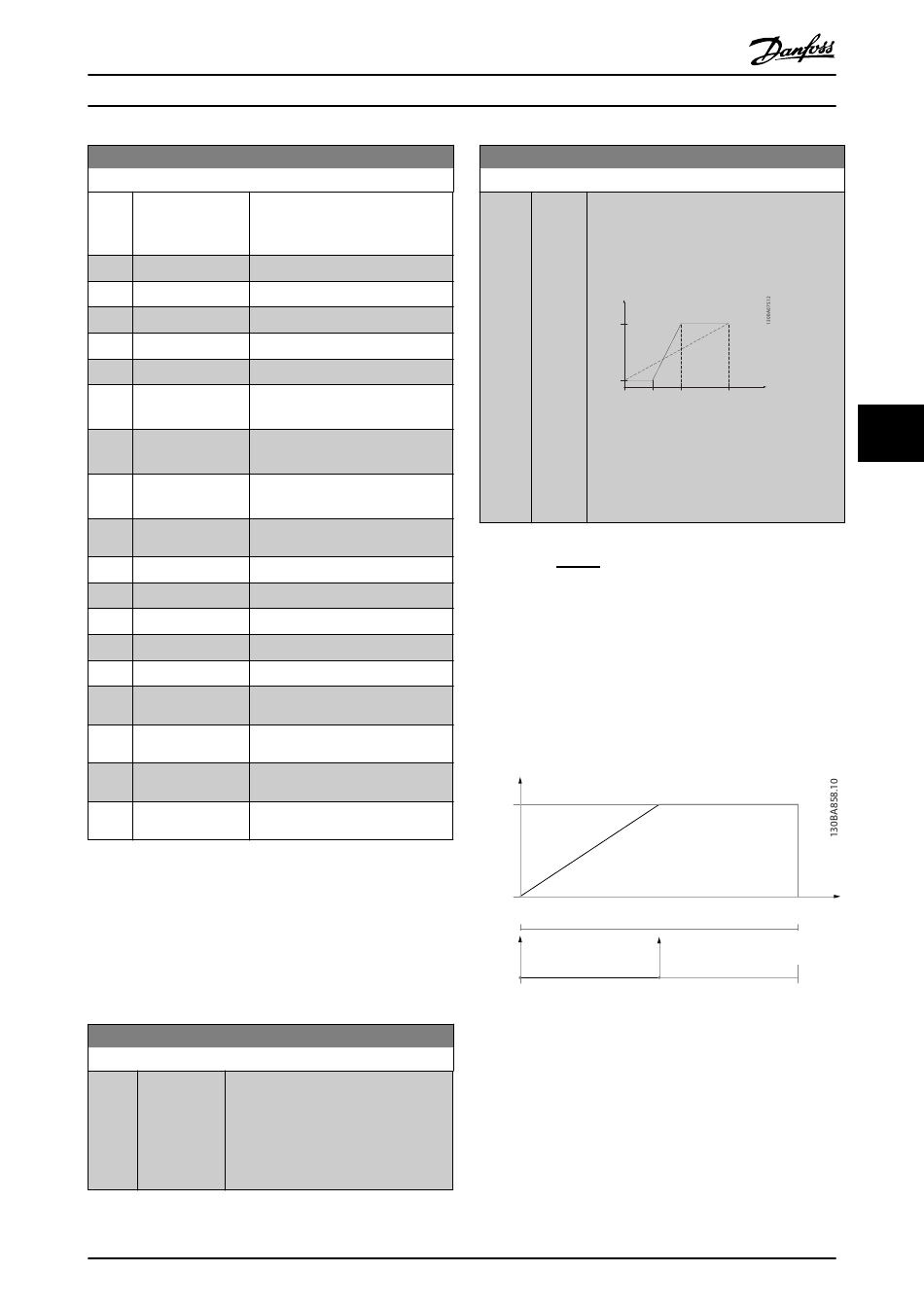

Programmieren
6-50 Klemme 42 Analogausgang
Option: Funktion:
[107] Drehzahl 0-20 mA 0 - Max. Drehzahl (4-13 Max.
*
Drehzahl [UPM] und 4-14 Max
Frequenz [Hz]), (0-20 mA)
[113] Erw. PID-Prozess 1 0 - 100 %, (0-20 mA)
[114] Erw. PID-Prozess 2 0 - 100 %, (0-20 mA)
[115] Erw. PID-Prozess 3 0 - 100 %, (0-20 mA)
[130] Ausg. freq. 4-20 mA 0 - 100 Hz
[131] Sollwert 4-20 mA Minimaler Sollwert - Max. Sollwert
[132] Istwert 4-20mA -200 % bis +200 % von
20-14 Maximum Reference/Feedb.
[133] Motorst. 4-20mA 0 - Max.-WR- Strom (16-37 Max.-WR-
Strom)
[134] Drehm.%max.4-20 0 - Moment.grenze (4-16 Momenten-
mA grenze motorisch)
[135] Drehm.%nom.4-20 0 - Motornenndrehmoment
mA
[136] Leistung 4-20 mA 0 - Motornennleistung
[137] Drehzahl 4-20 mA 0 - Max. Drehzahl (4-13 und 4-14)
[139] Bussteuerung 0 - 100 %, (0-20 mA)
[140] Bus 4-20 mA 0 - 100%
[141] Bus-Strg To 0 - 100 %, (0-20 mA)
[142] Bus 4-20 mA 0 - 100%
Timeo.
[143] Erw. PID-Prozess 1 0 - 100%
4-20 mA
[144] Erw. PID-Prozess 2 0 - 100%
4-20 mA
[145] Erw. PID-Prozess 3 0 - 100%
4-20 mA
HINWEIS
Der minimale Sollwert wird bei Regelung ohne
Rückführung in 3-02 Minimaler Sollwert und bei Regelung
mit Rückführung in 20-13 Minimum Reference/Feedb.
eingestellt. Der max. Sollwert wird bei Regelung ohne
Rückführung in 3-03 Max. Sollwert und bei Regelung mit
Rückführung in 20-14 Maximum Reference/Feedb.
eingestellt.
6-51 Kl. 42, Ausgang min. Skalierung
Range: Funktion:
0.00 % [0.00 - Dient zum Skalieren des Min.-Analog-
*
200.00 %] signals (0 oder 4 mA) an Klemme 42.
Der Wert kann in Prozent des Gesamt-
bereichs der in 6-50 Klemme 42
Analogausgang eingestellten Variable
festgelegt werden.
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
20 mA
0/4 mA
®
MG.16.B1.03 - VLT ist eine eingetragene Marke von Danfoss
6-52 Kl. 42, Ausgang max. Skalierung
Range: Funktion:
100.00 [0.00 - Dieser Parameter skaliert das Max.-Signal (20
% 200.00 mA) an Ausgangsklemme 42.
*
%] Der Wert kann in Prozent des Gesamtbereichs
der in 6-50 Klemme 42 Analogausgang
eingestellten Variable festgelegt werden.
Strom
(mA)
20
0/4
0 % Analog-
ausgang min.
Skalierung
Par. 6-93
Es kann ein Skalierungswert unter 20 mA
erzielt werden, indem die Werte anhand der
folgenden Formel auf >100 % programmiert
werden.
mA / Skal. Max. Strom × 100 %
20
20 mA
i . e . 10 mA :
× 100 % = 200 %
10 mA
BEISPIEL 1:
Variabler Wert = AUSGANGSFREQUENZ, Bereich = 0-100 Hz
Erforderlicher Ausgangsbereich = 0-50 Hz
Bei 0 Hz (0 % des Bereichs) ist ein Ausgangssignal von 0
oder 4 mA erforderlich - 6-51 Kl. 42, Ausgang min.
Skalierung auf 0 % setzen
Bei 50 Hz (50 % des Bereichs) ist ein Ausgangssignal von
20 mA erforderlich - 6-52 Kl. 42, Ausgang max. Skalierung
auf 50 % setzen
0% 50%
0Hz 50Hz
BEISPIEL 2:
Variable = ISTWERT, Bereich = -200 % bis +200 %
Erforderlicher Ausgangsbereich = 0-100 %
Bei 0 % (50 % des Bereichs) ist ein Ausgangssignal von 0
oder 4 mA erforderlich - 6-51 Kl. 42, Ausgang min.
Skalierung auf 50 % setzen
Bei 100 % (75 % des Bereichs) ist ein Ausgangssignal von
20 mA erforderlich - 6-52 Kl. 42, Ausgang max. Skalierung
auf 75 % setzen
Variabel für
Analog- 100 %
Ausgang
ausgang max.
Beispiel: Drehzahl
Skalierung
(UPM)
Par. 6-94
100%
100Hz
81
