Mechanische Installation
Klemmenpositionen - Wechselrichter Baugröße F10 und
F11

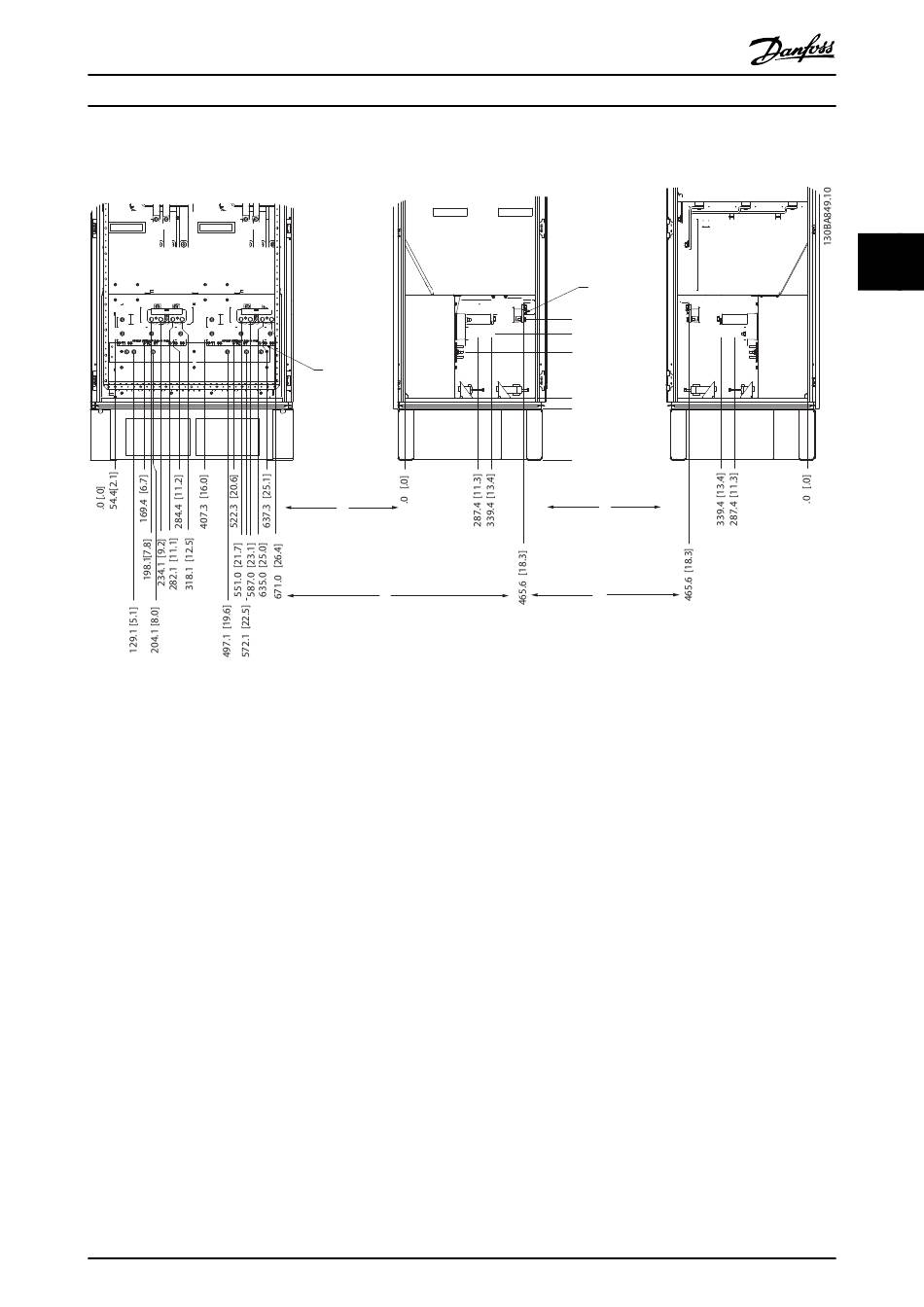

Abbildung 3.11 Klemmenpositionen - Wechselrichterschrank (Ansicht vorn, links und rechts). Die Kabelführungsplatte befindet sich 42 mm
unterhalb des 0.0-Niveaus.
1) Erdschluss
2) Motorklemmen
3) Bremsklemmen
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
1
2
3
®
MG.16.B1.03 - VLT ist eine eingetragene Marke von Danfoss
3
308.3 [12.1]
253.1 [10.0]
180.3 [7.1]
.0 [.0]
44.40 [1.75]
244.40 [9.62]
2
3
3 3
