Betrieb des Frequenzumricht...
Der untere Bereich (c) zeigt immer den Zustand des
Frequenzumrichters im Statusmodus.
Durch Drücken der Taste [Status] können Sie zwischen drei
verschiedenen Statusanzeigen umschalten.
Jede Statusanzeige zeigt unterschiedlich formatierte
Betriebsvariablen an (siehe dazu unten).
Sie können verschiedene Werte oder Messungen mit jeder
der angezeigten Betriebsvariablen verknüpfen. Die anzuzei-
genden Werte/Messungen können über Parameter
0-20 Displayzeile 1.1, 0-21 Displayzeile 1.2, 0-22 Displayzeile
1.3, 0-23 Displayzeile 2 und 0-24 Displayzeile 3 definiert
werden. Der Zugriff auf diese Parameter erfolgt über
[Quick Menu] (Quick-Menü), „Q3 Funktionssätze"
Allgemeine Einstellungen" „Q3-13 Displayeinstellungen".
Jeder in 0-20 Displayzeile 1.1 bis 0-24 Displayzeile 3
ausgewählte Anzeigeparameter verfügt über eine eigene
Skalierung und Ziffern nach einer möglichen Dezimalstelle.
Durch einen größeren Zahlenwert eines Parameters
werden weniger Ziffern nach der Dezimalstelle angezeigt.
Beispiel: Stromanzeige
5,25 A; 15,2 A 105 A.
Statusanzeige I:
Diese Anzeige wird standardmäßig nach Inbetriebnahme
oder Initialisierung verwendet.
Detaillierte Informationen zum Wert bzw. zur Messung, die
mit den angezeigten Betriebsvariablen (1.1, 1.2, 1.3, 2 und
3) verknüpft ist, erhalten Sie, wenn Sie den Parameter der
Variablen aufrufen und die [Info]-Taste drücken.

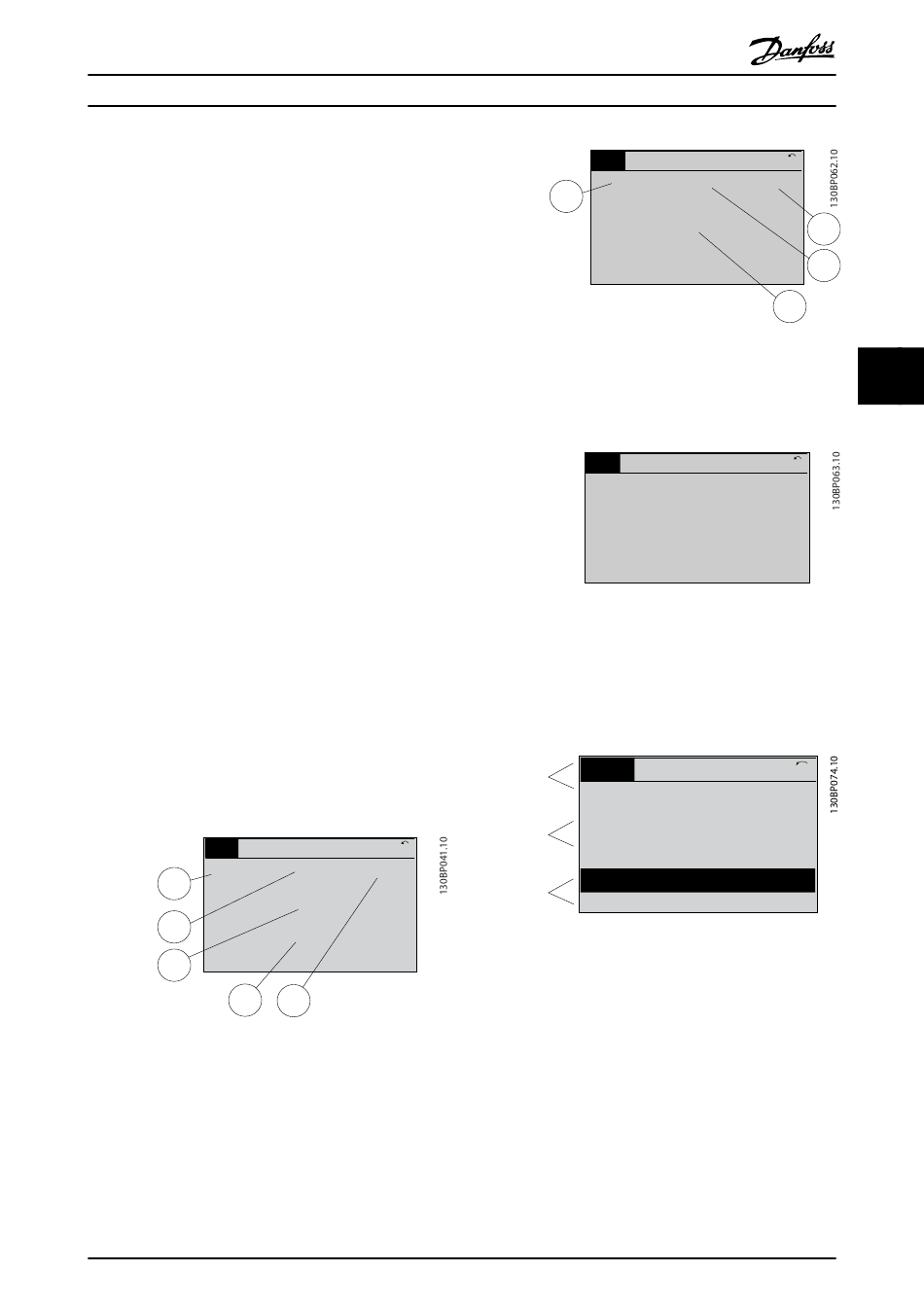

Siehe die Betriebsvariablen in der Anzeige in dieser
Abbildung. 1.1, 1.2 und 1.3 sind in kleiner Größe, 2 und 3
werden in großer Größe gezeigt.
Status
799 UPM
1.1
1.2
Auto-Fern-Rampe
2
3
Statusanzeige II:
Siehe die Betriebsvariablen (1.1, 1.2, 1.3 und 2) in der
Anzeige in dieser Abbildung.
In diesem Beispiel sind das Drehzahl, Motorstrom,
Motorleistung und Frequenz als Variablen in der ersten
und zweiten Zeile.
1.1, 1.2 und 1.3 sind in kleiner Größe, 2 ist in großer Größe
gezeigt.
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
„Q3-1
1 (1)
7,83 A
36,4 kW
0,000
53,2 %
1.3
®
MG.16.B1.03 - VLT
ist eine eingetragene Marke von Danfoss
Status
207 UPM
1.1
Auto-Fern-Betrieb
Statusanzeige III:
Diese Anzeige zeigt das auszuwertende Ereignis und die
zugehörige Aktion der Smart Logic Control an. Nähere
Informationen finden Sie im Abschnitt Smart Logic Control.
Status
778 UPM
Status: 0 Aus 0 (Aus)
Wenn: -
Dann: -
Auto-Fern-Betrieb
Displaykontrast anpassen
Drücken Sie die Tasten [Status] und [
abzudunkeln.
Drücken Sie die Tasten [Status] und [
aufzuhellen.
Status
Oberer Bereich
43 UPM
Mittlerer Bereich
! Leist.teil Temp. (W29)
Unterer Bereich
Auto-Fern-Betrieb
Anzeigeleuchten (LEDs):
Werden bestimmte Grenzwerte überschritten, leuchtet die
Alarm- oder Warn-LED auf. Ein Status- oder Alarmtext wird
an der LCP Bedieneinheit angezeigt.
Die On-LED ist aktiv, wenn der Frequenzumrichter an die
Netzspannung, eine DC-Zwischenkreisklemme oder eine
externe 24-V-Versorgung angeschlossen ist. Gleichzeitig
leuchtet die Hintergrundbeleuchtung.
•
Grüne LED/On (Ein): Das Steuerteil ist betriebs-
bereit.
•
Gelbe LED/Warn. (Warnung): Zeigt eine Warnung
an.
