5 Betrieb des Frequenzumrichters
5.1.1 Drei Bedienungsmöglichkeiten
Es gibt für den Frequenzumrichter drei verschiedene
Bedienungsmöglichkeiten:
1. Grafische LCP Bedieneinheit LCP 102 (GLCP),
siehe 5.1.2
2. Numerische LCP Bedieneinheit LCP 101, siehe
5.1.3
5 5
3. Serielle RS-485-Kommunikation oder USB, beide
für PC-Anschluss, siehe 5.1.4
Besitzt der Frequenzumrichter die Feldbus-Option, lesen
Sie bitte in der entsprechenden Dokumentation nach.
5.1.2 Bedienung der grafischen
Bedieneinheit LCP 102
Die folgenden Anweisungen gelten für das grafische LCP
102.

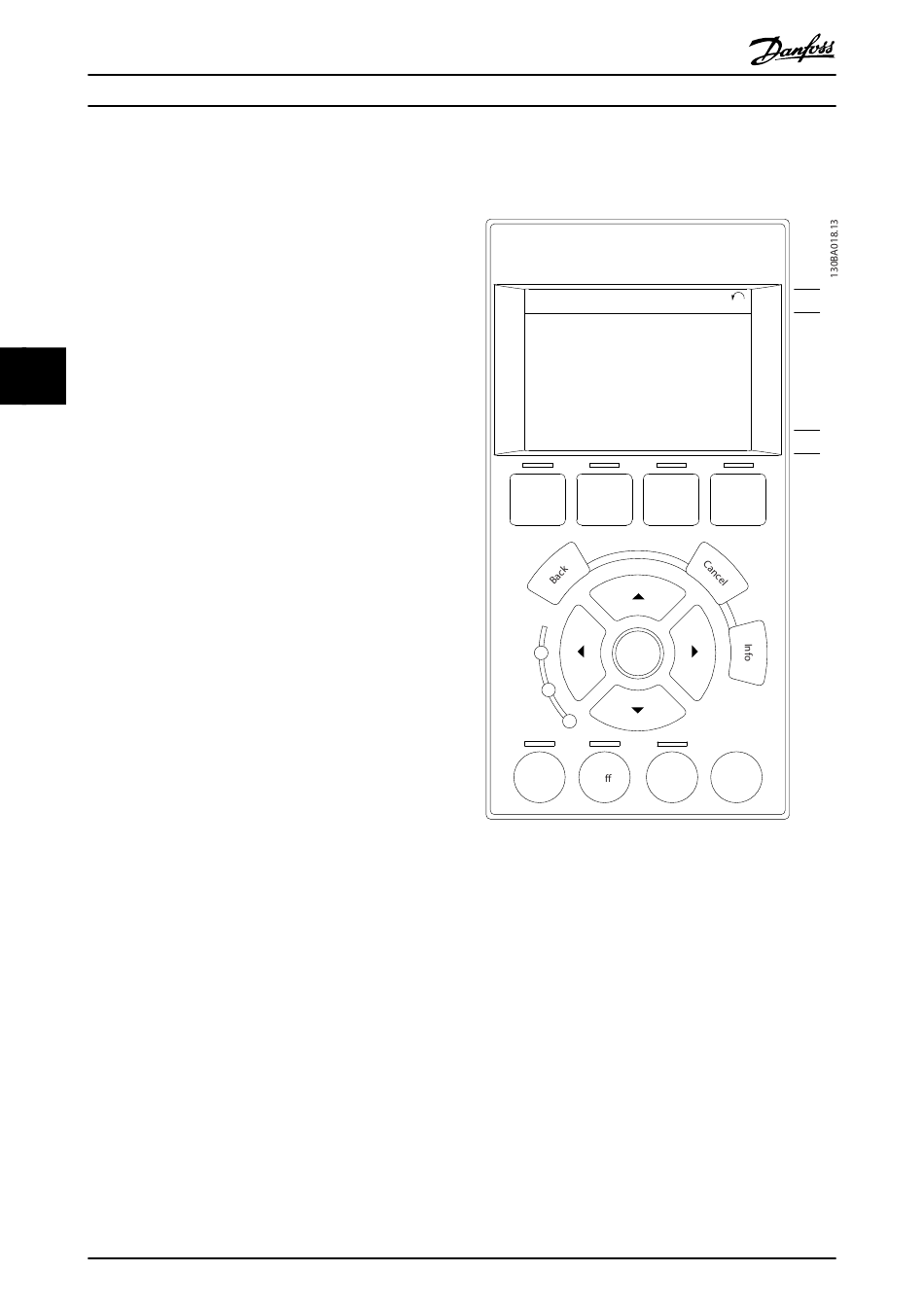

Das grafische LCP ist in vier Funktionsgruppen unterteilt:
1. Grafikdisplay mit Statuszeilen
2. Menütasten und Anzeigeleuchten (LEDs) zur
Auswahl des Modus, zum Ändern von Parametern
und zum Wechseln zwischen Anzeigefunktionen
3. Navigationstasten und Anzeigeleuchten (LEDs)
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
Grafikdisplay:
Die LCD-Anzeige verfügt über eine Hintergrundbe-
leuchtung und insgesamt sechs alphanumerische Zeilen.
Alle Datenanzeigen erfolgen auf dem LCP-Display, das im
Statusmodus maximal fünf Betriebsvariablen gleichzeitig
zeigen kann.
Displayzeilen:
a. Statuszeile: Statusmeldungen in Symbol- und
Grafikform.
b. Arbeitsbereich (Zeile 1-2): Der Arbeitsbereich zeigt
Daten und Variablen, die vom Benutzer definiert
oder ausgewählt wurden. Durch Drücken der
Taste [Status] kann eine weitere Zeile hinzugefügt
werden.
c. Statuszeile: Statusmeldungen in Textform.
52
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
1
2
3
4
Die Anzeige ist in drei Bereiche unterteilt:
Der obere Abschnitt (a) zeigt im normalen Betrieb (nicht
im Statusmodus und es liegen keine Alarme/Warnungen
vor) bis zu 2 Messungen.
Die Nummer des aktiven Parametersatzes (ausgewählt als
Aktiver Satz in 0-10 Aktiver Satz) wird angezeigt. Bei
Programmierung eines anderen Satzes als dem aktiven
Satz wird die Nummer des programmierten Satzes rechts
in Klammern angezeigt.
Der Arbeitsbereich (b) zeigt unabhängig vom Zustand bis
zu 5 Messungen mit der entsprechenden Einheit angezeigt.
Bei Alarm/Warnung wird anstatt der Betriebsvariablen die
entsprechende Warnung angezeigt.
®
