Danfoss VLT HVAC Drive Produkthandbuch Seite 87

Programmieren
Die folgenden Beispiele veranschaulichen den Unterschied zwischen diesen Optionen:

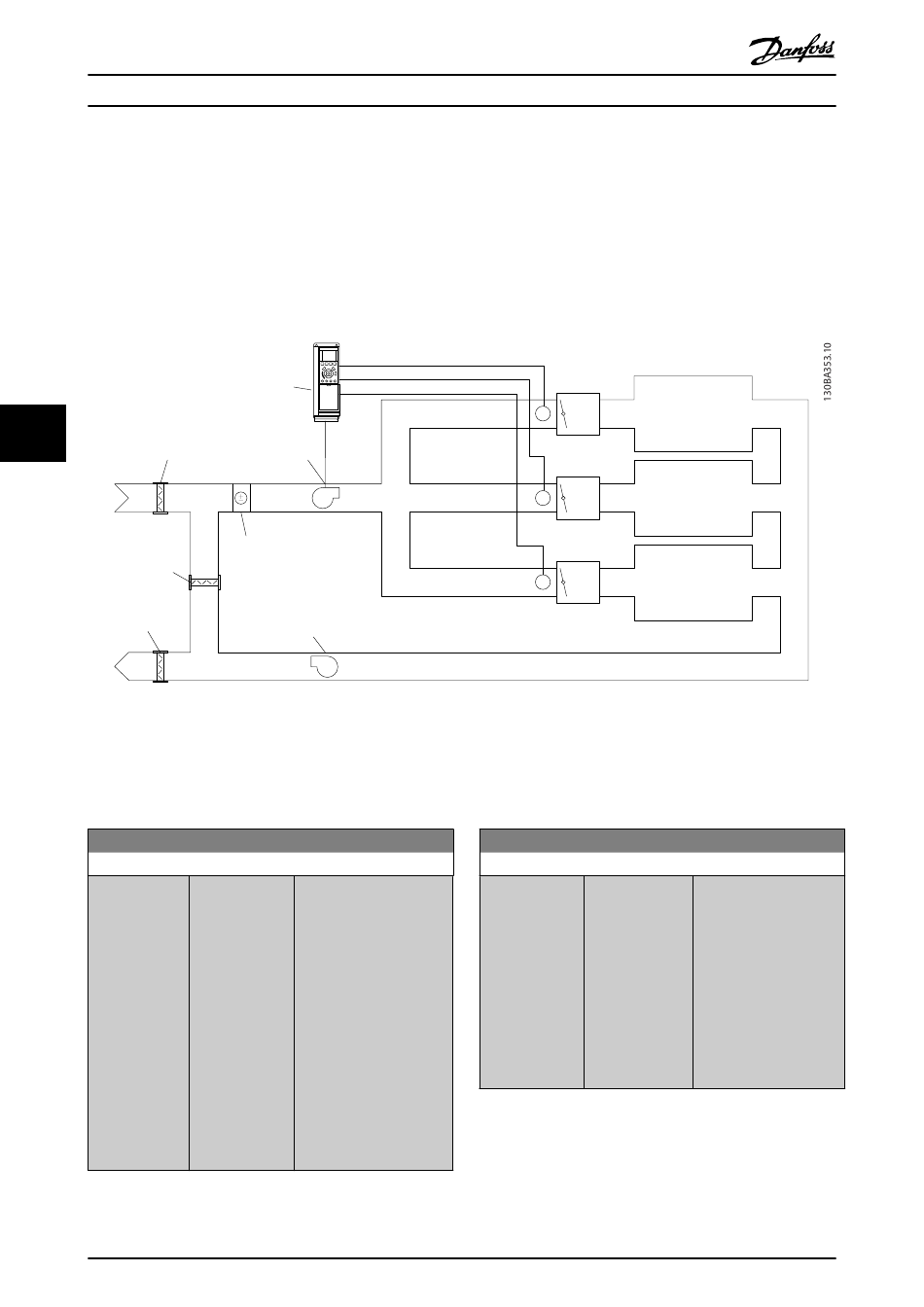

Beispiel 1: Mehrere Zonen, ein Sollwert
In einem Bürogebäude muss eine VLT HVAC Drive -Anlage mit variablem Luftvolumenstrom (VVS) einen Mindestdruck an
gewählten VVS-Geräten sicherstellen. Aufgrund der verschiedenen Druckabfälle in jeder Leitung kann nicht davon
ausgegangen werden, dass der Druck jedes VVS-Geräts identisch ist. Der erforderliche Mindestdruck ist für alle VVS-Geräte
gleich. Dieses Regelverfahren wird durch Einstellung von 20-20 Istwertfunktion auf Option [3] Minimum und Eingabe des
Solldrucks in 20-21 Sollwert 1 konfiguriert. Der PID-Regler erhöht die Drehzahl des Lüfters, wenn ein Istwert unter dem
Sollwert liegt und verringert die Drehzahl des Lüfters, wenn alle Istwerte über dem Sollwert liegen.
6 6
Luftklappe
Luftklappe
Luftklappe
Beispiel 2: Mehrere Zonen, mehrere Sollwerte
Das vorherige Beispiel kann eine Mehrzonenregelung mit mehreren Sollwerten veranschaulichen. Benötigen die Zonen
unterschiedliche Drücke für jedes VVS-Gerät, kann jeder Sollwert in 20-21 Sollwert 1, 20-22 Sollwert 2 und 20-23 Sollwert 3
angegeben werden. Durch Auswahl von Multisollwert min. [5] in 20-20 Istwertfunktion erhöht der PID-Regler die Drehzahl des
Lüfters, wenn einer der Istwerte unter seinem Sollwert liegt und verringert die Drehzahl, wenn alle Istwerte über ihren
jeweiligen Sollwerten liegen.
20-21 Sollwert 1
Range:
0.000
ProcessCtrlUnit
86
FC 102
Zuluft-
ventilator
Kühl-/
Heizschlange
Rückluftventilator
Funktion:
[-999999.999 - Bei Regelung mit
999999.999 Rückführung dient Sollwert
*
ProcessCtrlUnit] 1 zur Eingabe eines
Sollwertbezugs, der vom
PID-Regler des Frequen-
zumrichters verwendet
wird. Siehe Beschreibung
von 20-20 Istwertfunktion.
HINWEIS
Der hier eingegebene
Sollwertbezug wird zu
allen anderen aktivierten
Sollwerten addiert (siehe
Par.-Gruppe 3-1*).
MG.16.B1.03 - VLT
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
20-22 Sollwert 2
Range:
0.000
ProcessCtrlUnit
HINWEIS
Der hier eingegebene Sollwertbezug wird zu allen anderen
aktivierten Sollwerten addiert (siehe Par.-Gruppe 3-1*).
®
ist eine eingetragene Marke von Danfoss
P P
Zone 1
VVS-
Box
P P
Zone 2
VVS-
Box
P P
Zone 3
VVS-
Box
Funktion:
[-999999.999 - Bei Regelung mit
999999.999 Rückführung wird Sollwert
*
ProcessCtrlUnit] 2 zur Eingabe eines
Sollwertbezugs
verwendet, der vom PID-
Regler des
Frequenzumrichter
verwendet werden kann.
Siehe Beschreibung zu
20-20 Istwertfunktion
Istwertfunktion.
