Elektrische Installation

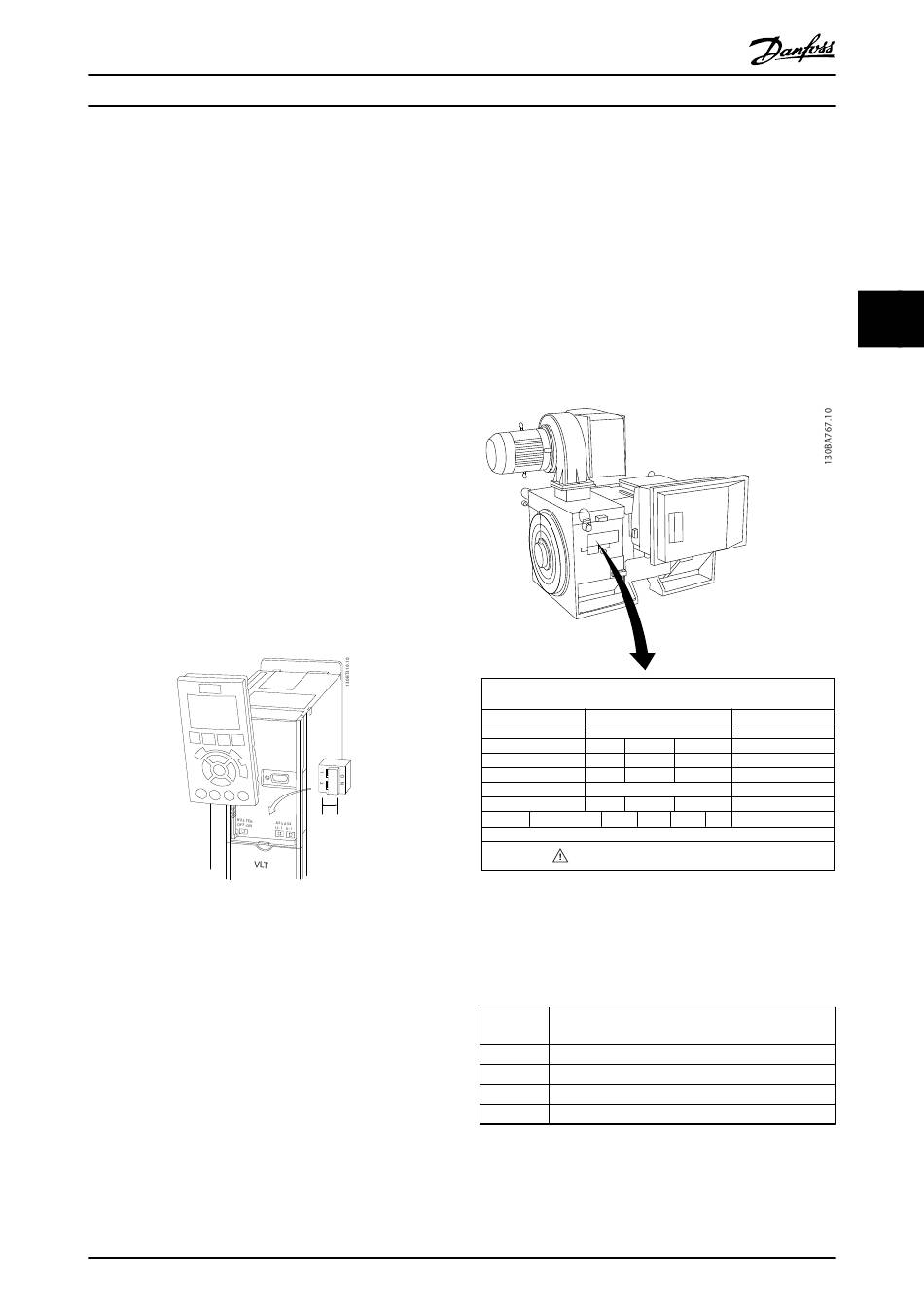

4.3.2 Schalter S201, S202 und S801
Schalter S201 (A53) und S202 (A54) dienen dazu, die
Betriebsart für Strom (0-20 mA) oder Spannung (-10 bis
+10 V) für die Analogeingänge 53 bzw. 54 auszuwählen.
Schalter S801 (BUS TER.) kann benutzt werden, um für die
serielle RS-485-Schnittstelle (Klemmen 68 und 69) die
integrierten Busabschlusswiderstände zu aktivieren.
Siehe auch Elektrische Installation, Übersicht im Abschnitt
Elektrische Installation.
Werkseinstellung:
S201 (A53) = AUS (Spannungseingang)
S202 (A54) = AUS (Spannungseingang)
S801 (Busabschluss) = AUS
HINWEIS
Achten Sie beim Ändern der Funktion von S201, S202 oder
S801 darauf, den Schalter nicht mit Gewalt umzulegen. Es
wird empfohlen, beim Betätigen der Schalter die LCP-
Aufnahme abzunehmen. Die Schalter dürfen nicht betätigt
werden, während die Stromversorgung zum Frequenzum-
richter eingeschaltet ist.
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
®
MG.16.B1.03 - VLT ist eine eingetragene Marke von Danfoss
4.4 Erste Inbetriebnahme und Test
Um die Konfiguration zu testen und sicherzustellen, dass
der Frequenzumrichter funktioniert, kann folgendermaßen
vorgegangen werden:
1. Schritt. Überprüfen Sie das Motor-Typenschild.
HINWEIS
Der Motor hat entweder Stern- (Y) oder Dreieck-(Δ)-
Schaltung. Diese Informationen befinden sich auf dem
Motor-Typenschild.
THREE PHASE INDUCTION MOTOR
MOD MCV 315E Nr. 135189 12 04
kW 400
PRIMARY
HP 536 V 690 A 410.6
V A
mm 1481
Hz 50 V A
DESIGN
N SECONDARY
DUTY S1 V A
INSUL I EFFICIENCY % 95.8% 100%
CAUTION
2. Schritt. Geben Sie die Motor-Typenschilddaten in diese
Parameterliste ein.
Um diese Liste aufzurufen, drücken Sie erst die Taste
[QUICK MENU], und wählen Sie dann "Q2 Quick Setup/
Inbetriebnahme-Menü".
1. 1-20 Motornennleistung [kW]
1-21 Motornennleistung [PS]
2. 1-22 Motornennspannung
3. 1-23 Motornennfrequenz
4. 1-24 Motornennstrom
5. 1-25 Motornenndrehzahl
IL/IN 6.5
SF 1.15
CONN Y COS f 0.85 40
CONN AMB 40 °C
CONN ALT 1000 m
RISE 80 °C
CONN ENCLOSURE IP23
95.8% 75% WEIGHT 1.83 ton
