Elektrische Installation

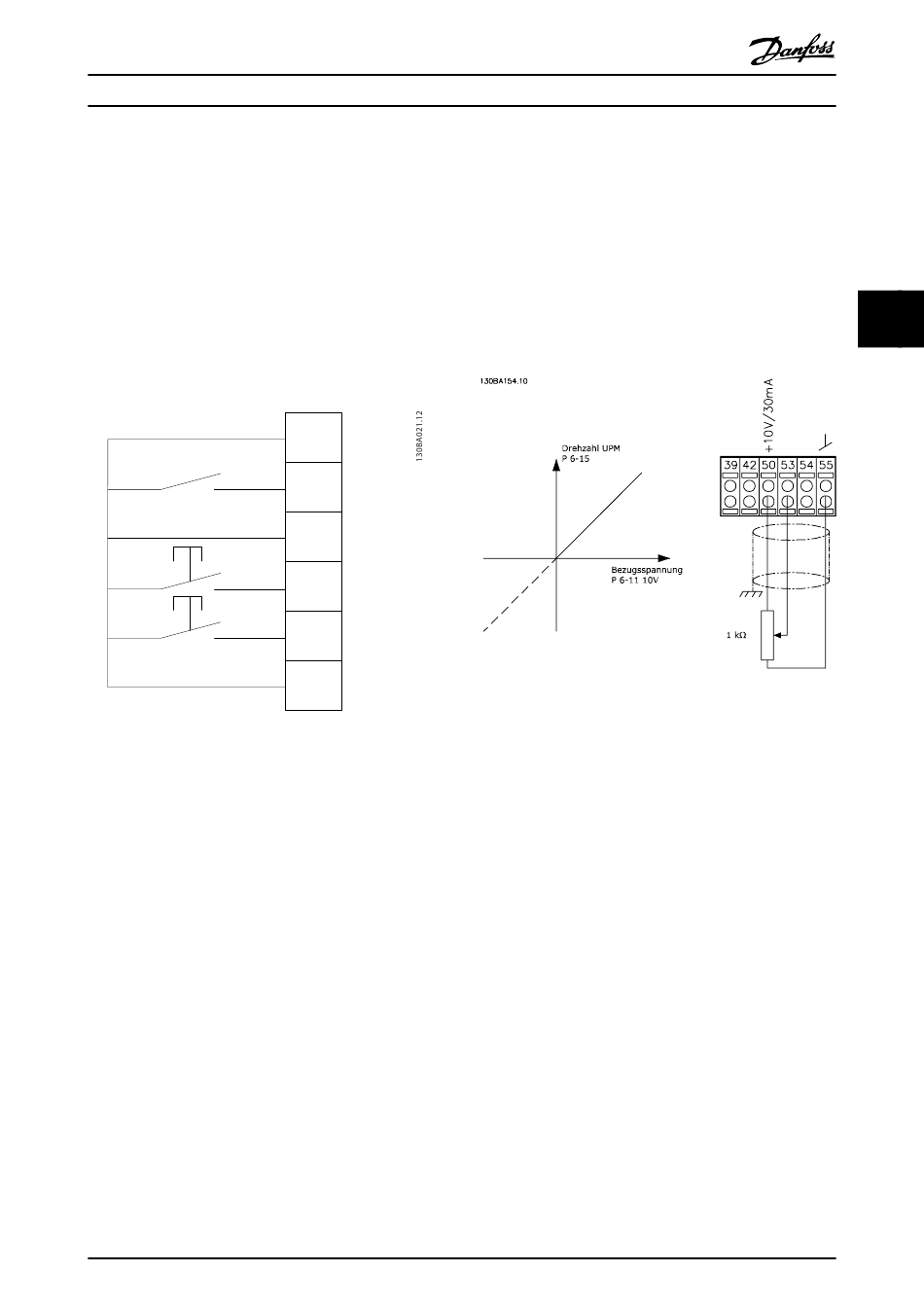

4.2.3 Drehzahlkorrektur auf/ab
Klemmen 29/32 = Drehzahlkorrektur auf/ab
Klemme 18 = 5-10 Klemme 18 Digitaleingang Start
[9] (Werkseinstellung)
Klemme 27 = 5-12 Klemme 27 Digitaleingang
Sollwert speichern [19]
Klemme 29 = 5-13 Klemme 29 Digitaleingang
Drehzahl auf [21]
Klemme 32 = 5-14 Klemme 32 Digitaleingang
Drehzahl ab [22]
HINWEIS: Klemme 29 nur bei FC x02 (x=Baureihe).
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
12
+24V
18
Par. 5-10
27
Par. 5-12
29
Par. 5-13
32
Par. 5-14
37
®
MG.16.B1.03 - VLT
ist eine eingetragene Marke von Danfoss
4.2.4 Potentiometer Sollwert
Spannungssollwert über Potentiometer
Sollwertquelle 1 = [1] Analogeingang 53
(Werkseinstellung)
Klemme 53 Skal. Min. Spannung = 0 Volt
Klemme 53 Skal. Max. Spannung = 10 Volt
Klemme 53, Skal. Min. Soll-/Istwert = 0 UPM
Klemme 53, Skal. Max. Soll-/Istwert = 1500 UPM
Schalter S201 = AUS (U)
4
4
45
