Elektrische Installation

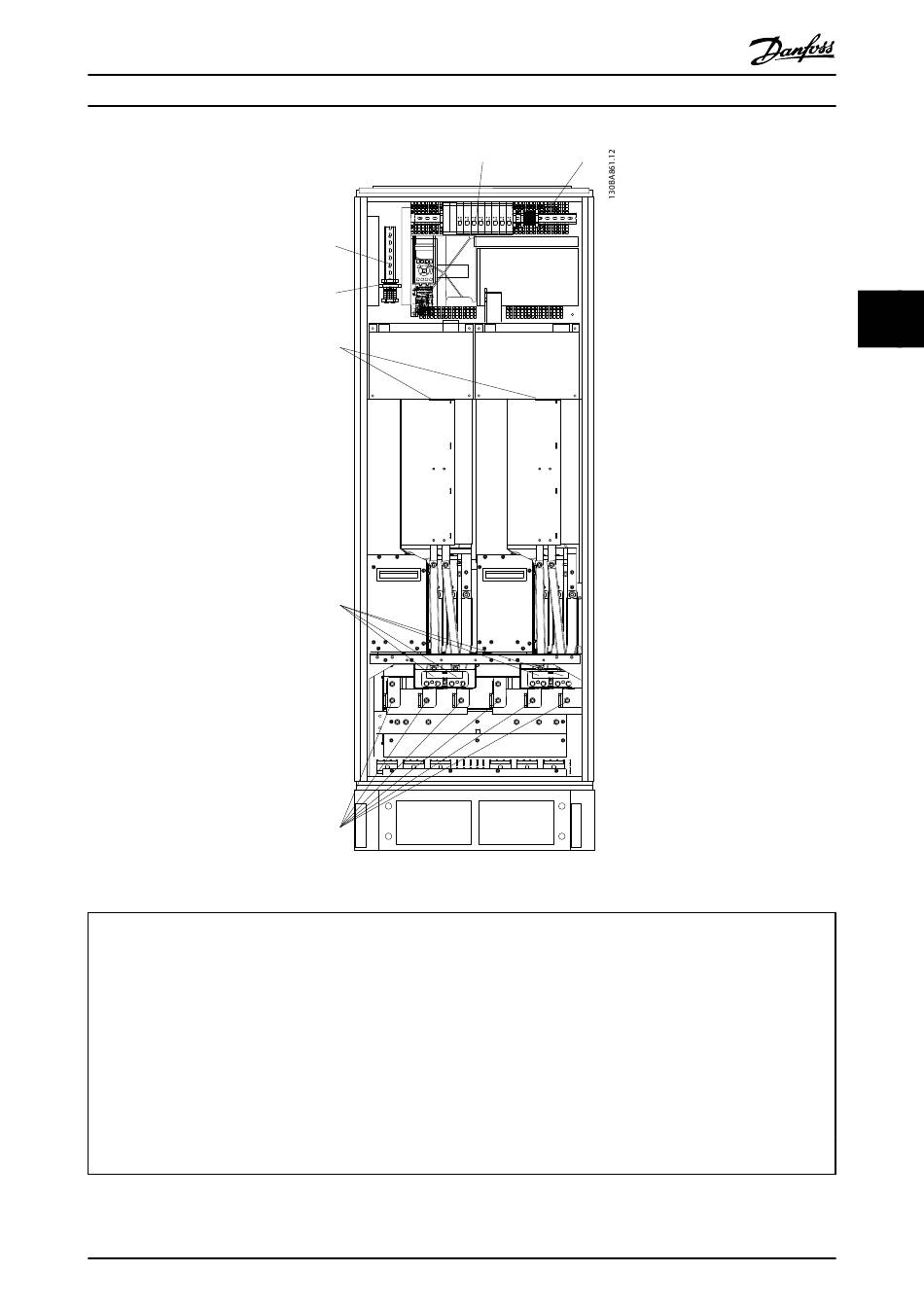

Abbildung 4.4 Wechselrichterschrank, Baugröße F10 und F11
1) Außentemperaturüberwachung
2) AUX-Relais
01 02 03
04 05 06
3) NAMUR
4) Zusatzlüfter
100 101 102 103
L1 L2 L1 L2
5) Bremse
-R +R
81 82
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
3
7
4, 8, 9
5
FASTENER TORQUE: M8 9.6 NM (7 FT-LB)
-R 81 +R 82
FASTENER TORQUE: M10 19 Nm (14 FT-LB)
U/T1 96 V/T2 97 W/T3 98
6
6) Motor
7) NAMUR-Sicherung. Die Teilenummern finden Sie in den Sicherungs-
tabellen.
8) Lüftersicherungen. Die Teilenummern finden Sie in den Sicherungs-
tabellen.
9) SMPS-Sicherungen. Die Teilenummern finden Sie in den Sicherungs-
tabellen.
®
