Elektrische Installation
Sehr lange Steuerkabel und Analogsignale können in
seltenen Fällen und je nach Installation infolge von
Störungen von den Netzstromkabeln zu 50/60-Hz-
Brummschleifen führen.
In diesem Fall kann man versuchen, ob durch einseitiges
Auflegen des Kabelschirms bzw. durch Verbinden des
Kabelschirms über einen 100-nF-Kondensator mit Masse
eine Besserung herbeigeführt werden.
4
4
Die Digital- und Analogein- und -ausgänge müssen
aufgeteilt nach Signalart an die Bezugspotentiale des
Frequenzumrichters (Klemme 20, 55, 39) angeschlossen
werden, um Fehlerströme auf dem Massepotential zu
verhindern. Beispielsweise kann das Schalten eines Digita-
leingangs das Analogeingangssignal stören.

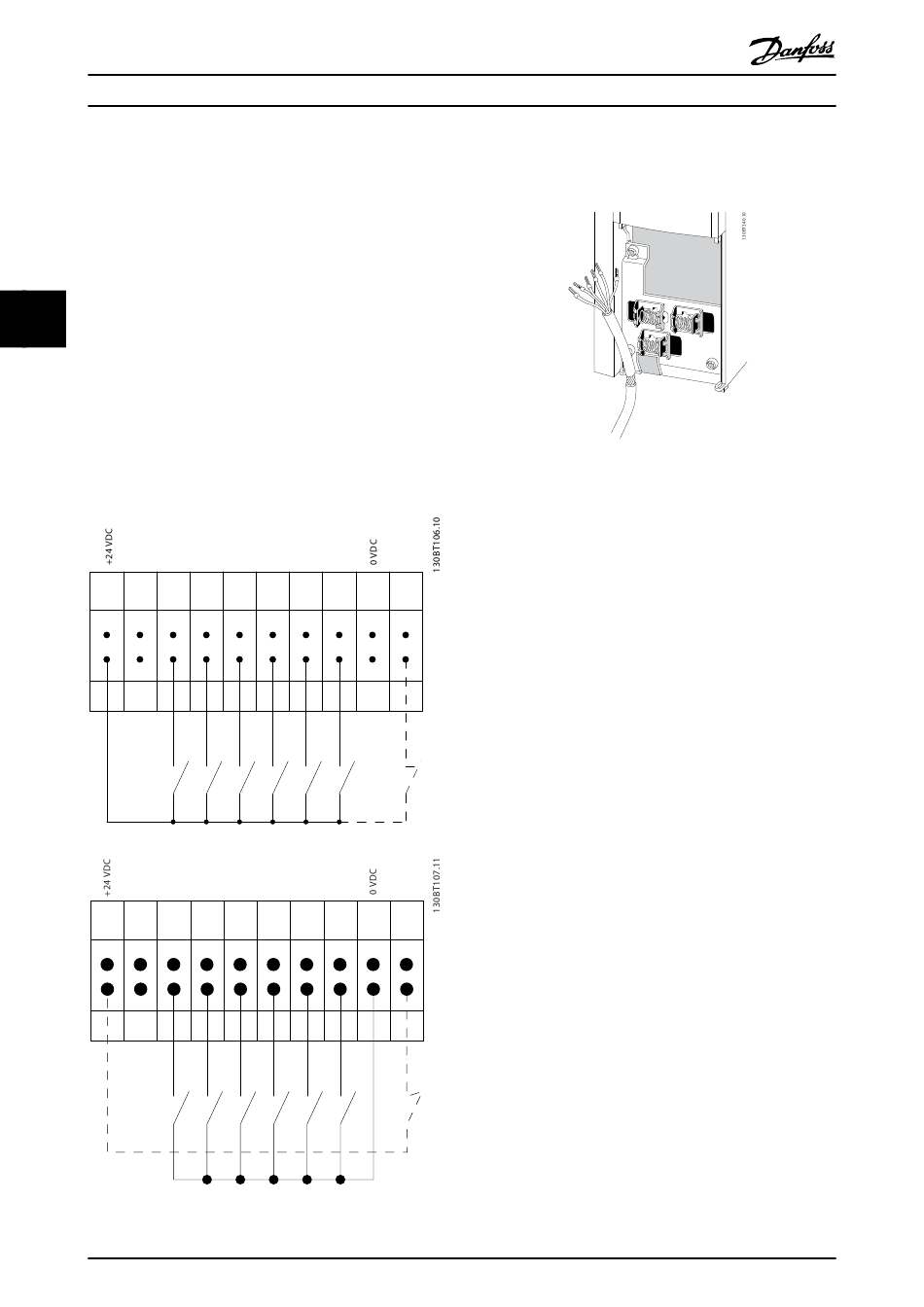

Eingangspolarität von Steuerklemmen
12
13
18
12
13
18
48
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
PNP (Source)
Digitaleingangsverkabelung
19
27
29
32
33
NPN (Sink)
Digitaleingangsverkabelung
19
27
29
32
33
MG.16.B1.03 - VLT
HINWEIS
Steuerkabel müssen abgeschirmt sein.
Schließen Sie die Kabel wie im Produkthandbuch des
Frequenzumrichters beschrieben an. Denken Sie daran, die
Abschirmungen ordnungsgemäß anzuschließen, um
optimale elektrische Störfestigkeit sicherzustellen.
20
37
20
37
®
ist eine eingetragene Marke von Danfoss
