Programmieren
HINWEIS
Eine vollständige Beschreibung der Funktion finden Sie in
den Parameterabschnitten dieses Handbuchs.
6 6

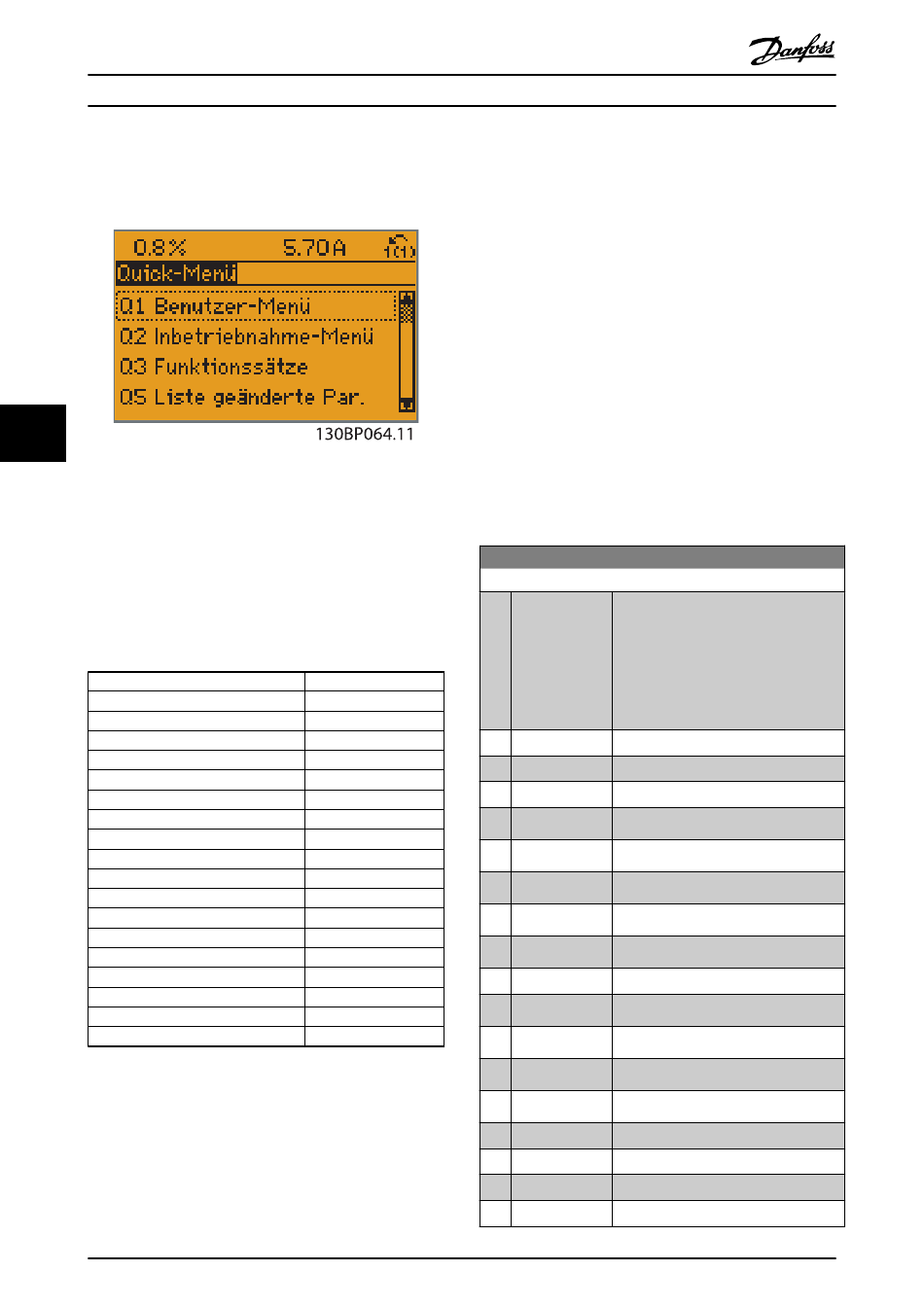

Abbildung 6.1 Quick-Menü-Anzeige
Mit dem Inbetriebnahme-Menü erhalten Sie Zugriff auf die
18 wichtigsten Parametersätze des Frequenzumrichters.
Nach der Programmierung ist der Frequenzumrichter in
den meisten Fällen betriebsbereit. Die nachfolgende
Tabelle zeigt die 18 Parameter des Inbetriebnahme-Menüs.
Eine vollständige Beschreibung der Funktion finden Sie in
den Abschnitten mit Parameterbeschreibungen dieses
Handbuchs.
Parameter
0-01 Sprache
1-20 Motornennleistung [kW]
1-21 Motornennleistung [PS]
1-22 Motornennspannung*
1-23 Motornennfrequenz
1-24 Motornennstrom
1-25 Motornenndrehzahl
1-28 Motordrehrichtungsprüfung
3-41 Rampenzeit Auf 1
3-42 Rampenzeit Ab 1
4-11 Min. Drehzahl [UPM]
4-12 Min. Frequenz [Hz]*
4-13 Max. Drehzahl [UPM]
4-14 Max Frequenz [Hz]*
3-19 Festdrehzahl Jog [UPM]
3-11 Festdrehzahl Jog [Hz]*
5-12 Klemme 27 Digitaleingang
5-40 Relaisfunktion**
Tabelle 6.2 Parameter im Inbetriebnahme-Menü
*Die Displayanzeige hängt von den Einstellungen in 0-02 Hz/UPM
Umschaltung und 0-03 Ländereinstellungen ab. Die Werkseinstellung
für 0-02 Hz/UPM Umschaltung und 0-03 Ländereinstellungen hängt
von der Region der Welt ab, in der der Frequenzumrichter ausgeliefert
wird, kann jedoch nach Bedarf umprogrammiert werden.
64
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
** 5-40 Relaisfunktion ist ein Array, das die Wahl zwischen Relais1 [0]
oder Relais2 [1] ermöglicht Die Standardeinstellung ist Relais1 [0] mit
der Voreinstellung Alarm [9].
Siehe die Parameterbeschreibung im Abschnitt Häufig verwendete
Parameter.
Ausführliche Informationen über Einstellungen und
Programmierung finden Sie im VLT HVAC Drive Program-
mierungshandbuch, MG.11.CX.YY
x=Versionsnummer
y=Sprache
HINWEIS
Wird in 5-12 Klemme 27 Digitaleingang [Ohne Funktion]
gewählt, ist keine Beschaltung mit +24 V an Klemme 27
notwendig, um den Start zu ermöglichen.
Wird in 5-12 Klemme 27 Digitaleingang [Motorfreilauf (inv.)]
(Werkseinstellung) gewählt, ist eine +24-V-Beschaltung an
Klemme 27 notwendig, um den Start zu ermöglichen.
[Einheiten]
[kW]
[HP]
[V]
[Hz]
[A]
[UPM]
[Hz]
[s]
[s]
[UPM]
[Hz]
[UPM]
[Hz]
[UPM]
[Hz]
®
MG.16.B1.03 - VLT ist eine eingetragene Marke von Danfoss
0-01 Sprache
Option: Funktion:
Bestimmt die im Display zu verwendende
Sprache. Der Frequenzumrichter kann
mit 4 verschiedenen Sprachpaketen
geliefert werden. Englisch und Deutsch
sind Teil aller Sprachpakete. Englisch
kann nicht gelöscht oder geändert
werden.
[0] English Teil der Sprachpakete 1 - 4
*
[1] Deutsch Teil der Sprachpakete 1 - 4
[2] Francais Teil des Sprachpakets 1
[3] Dansk Teil des Sprachpakets 1
[4] Spanish Teil des Sprachpakets 1
[5] Italiano Teil des Sprachpakets 1
Svenska Teil des Sprachpakets 1
[7] Nederlands Teil des Sprachpakets 1
[10] Chinese Teil des Sprachpakets 2
Suomi Teil des Sprachpakets 1
[22] English US Teil des Sprachpakets 4
Greek Teil des Sprachpakets 4
Bras.port Teil des Sprachpakets 4
Slovenian Teil des Sprachpakets 3
Korean Teil des Sprachpakets 2
Japanese Teil des Sprachpakets 2
Turkish Teil des Sprachpakets 4
