Mechanische Installation
Klemmenpositionen - Gleichrichter (F10, F11, F12 und F13)

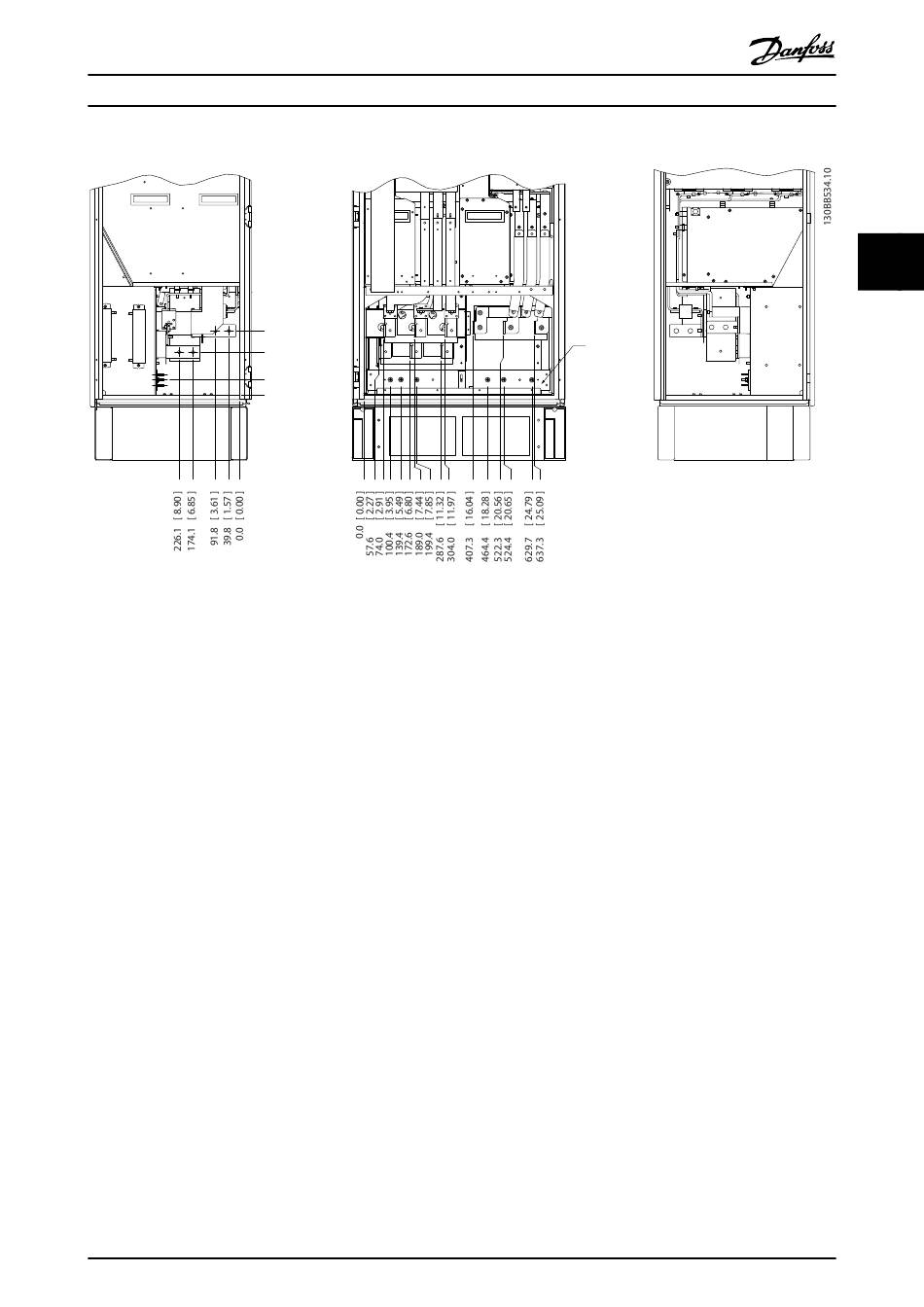

Abbildung 3.13 Klemmenpositionen - Gleichrichter (Ansicht links, vorn und rechts). Die Kabelführungsplatte befindet sich 42 mm
unterhalb des 0.0-Niveaus.
1) Klemme für Zwischenkreiskopplung (-)
2) Erdschluss
3) Klemme für Zwischenkreiskopplung (+)
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
239.6 [ 9.43 ]
R2/L12
91-1
S2/L22
92-1
T2/L32
160.0 [ 6.30 ]
R1/L11
91
S1/L21
92
T1/L31 93
56.6 [ 2.23 ]
0.0 [ 0.00 ]
®
MG.16.B1.03 - VLT
ist eine eingetragene Marke von Danfoss
U/T1 96
V/T2 97
W/T3 98
93-1
1
3
3
19
