Danfoss VLT HVAC Drive Produkthandbuch Seite 80

Programmieren
6-00 Signalausfall Zeit
Range: Funktion:
10 s [1 - Eingabe des Timeout bei Signalausfall. Ist aktiv,
*
99 s] wenn A53 (SW201) und/oder A54 (SW202) in
Position EIN ist/sind. Fällt das an den gewählten
Stromeingang angeschlossene Sollwertsignal für
länger als die in 6-10 Klemme 53 Skal.
Min.Spannung eingestellte Zeit unter 50 % des in
6-12 Klemme 53 Skal. Min.Strom, 6-20 Klemme 54
Skal. Min.Spannung, 6-22 Klemme 54 Skal.
Min.Strom oder 6-00 Signalausfall Zeit eingestellten
Werts, wird die in 6-01 Signalausfall Funktion
eingestellte Funktion aktiviert.
6-01 Signalausfall Funktion
Option: Funktion:
Auswahl der Timeout-Funktion. Die in
6-01 Signalausfall Funktion eingestellte
Funktion wird dann aktiviert, wenn das
Eingangssignal an Analogeingängen unter 50
% des Werts in 6-10 Klemme 53 Skal.
Min.Spannung, 6-12 Klemme 53 Skal. Min.Strom,
6-20 Klemme 54 Skal. Min.Spannung oder
6-22 Klemme 54 Skal. Min.Strom sinkt und
mind. für die Dauer der in 6-00 Signalausfall
Zeit eingegebenen Zeit unterhalb dieses
Wertes bleibt. Treten gleichzeitig mehrere
Timeouts auf, so gibt der Frequenzumrichter
der Timeout-Funktion folgende Priorität:
1. 6-01 Signalausfall Funktion
2. 8-04 Steuerwort Timeout-Funktion
Als Timeout-Funktion kann Folgendes gewählt
werden:
•
[1] Der Motor wird mit der
momentanen Ausgangsdrehzahl
weiter betrieben.
•
[2] Der Motor wird angehalten.
•
[3] Der Motor wird mit Festdrehzahl
JOG betrieben.
•
[4] Der Motor wird mit max. Drehzahl
betrieben.
•
[5] Der Motor stoppt und es wird ein
Alarm ausgelöst.
[0] Aus
*
[1] Drehz.
speich.
[2] Stopp
[3] Festdrz.
(JOG)
[4] Max.
Drehzahl
[5] Stopp und
Alarm
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
®
MG.16.B1.03 - VLT ist eine eingetragene Marke von Danfoss

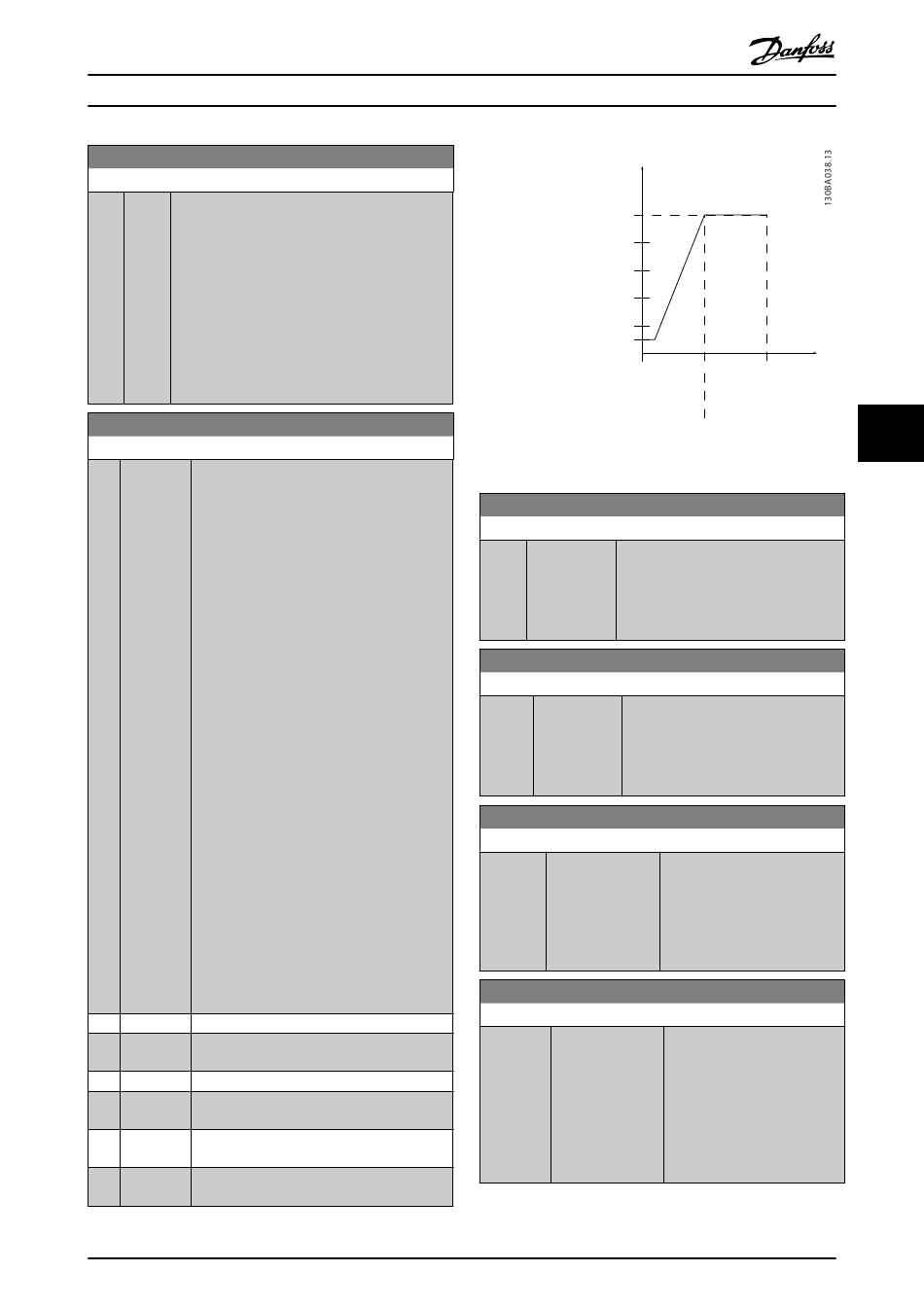

Soll-/Istwert
[UPM]
Par. 6-xx
1.500
Max.
Soll-/ Istwert
1.200
900
600
Par. 6-xx
300
Min.
150
Soll-/ Istwert
1 V
Par. 6-xx
Min. Spannung oder
Min. Strom
6-10 Klemme 53 Skal. Min.Spannung
Range: Funktion:
0.07 V [0.00 - par. Eingabe der Min.-Spannung. Der Wert
*
6-11 V] des Analogeingangs muss dem in
6-14 Klemme 53 Skal. Min.-Soll/Istwert
eingestellten Min.-Sollwert/Istwert
entsprechen.
6-11 Klemme 53 Skal. Max.Spannung
Range: Funktion:
10.00 V [par. 6-10 - Parameter zum Skalieren der Max.-
*
10.00 V] Spannung. Dieser Analogeingang-
Skalierungswert sollte dem Max.-
Sollwert/Istwert aus 6-15 Klemme 53
Skal. Max.-Soll/Istwert entsprechen.
6-14 Klemme 53 Skal. Min.-Soll/Istwert
Range:
0.000 [-999999.999 -
N/A 999999.999 N/A]
*
6-15 Klemme 53 Skal. Max.-Soll/Istwert
Range:
50.000 [-999999.999 -
N/A 999999.999 N/A]
*
5 V 10 V
[V]
Analogeingang
Par. 6-xx
Max. Spannung oder
Max. Strom
Funktion:
Festlegung des minimalen Soll-/
Istwertes als Bezug für den Min.-
Wert des Analogeingangs 53
(6-10 Klemme 53 Skal.
Min.Spannung und 6-12 Klemme
53 Skal. Min.Strom).
Funktion:
Festlegung des maximalen
Soll-/Istwertes als Bezug für
den Max.-Wert des
Analogeingangs 53
(6-11 Klemme 53 Skal.
Max.Spannung und
6-13 Klemme 53 Skal.
Max.Strom).
79
6 6
