Elektrische Installation
Baugröße
F8-F13
4 4
Tabelle 4.1 Anzugsdrehmomente
4.1.6 Abgeschirmte Kabel
HINWEIS
Danfoss empfiehlt die Verwendung abgeschirmter Kabel
zwischen LCL-Filter und AFE-Einheit. Nicht abgeschirmte
Kabel können zwischen dem Transformator und der LCL-
Filtereingangsseite verwendet werden
Es ist wichtig, dass abgeschirmte Kabel richtig
angeschlossen werden, um hohe EMV-Immunität und
niedrige EMV-Emissionen sicherzustellen.
Die Verbindung kann über Kabelanschlüsse oder Schellen
erfolgen:
•
EMV-Kabelanschlüsse: Handelsübliche Kabelan-
schlüsse können verwendet werden, um optimale
EMV-Verbindung sicherzustellen.
•
EMV-Kabelschelle: Kabelschellen, die einfachen
Anschluss erlauben, sind im Lieferumfang des
Frequenzumrichters enthalten.
4.1.7 Motorkabel
Der Motor muss an Klemmen U/T1/96, V/T2/97, W/T3/98
angeschlossen werden; Erde an Klemme 99. Alle Arten
dreiphasiger Standard-Asynchronmotoren können mit
einem Frequenzumrichter verwendet werden. Die
Werkseinstellung ist Rechtslauf, wobei der Frequenzumrich-
terausgang wie folgt angeschlossen ist:
Klemme Nr.
96, 97, 98, 99
•
Klemme U/T1/96 angeschlossen an Phase U
•
Klemme V/T2/97 angeschlossen an Phase V
•
Klemme W/T3/98 angeschlossen an Phase W
36
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
Klemme Drehmoment
Netz
Motor
19-40 Nm
Bremse 8,5-20,5 Nm
Regen 8,5-20,5 Nm
Funktion
Netz U/T1, V/T2, W/T3
Masse
MG.16.B1.03 - VLT
Schrau-
bengröße
U
M10
M8
M8
96
U
96

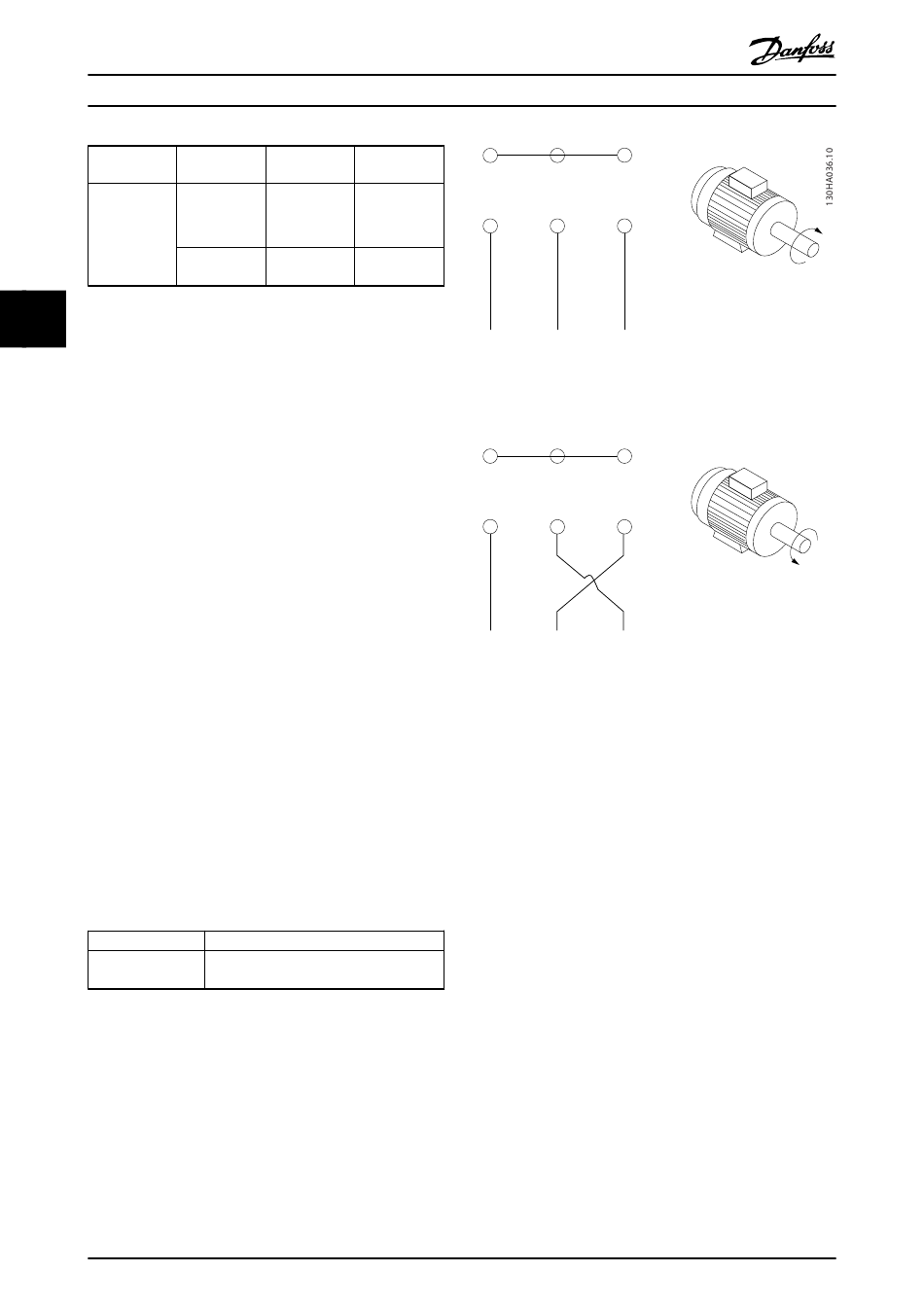

Die Drehrichtung kann durch Vertauschen von zwei Phasen
im Motorkabel oder durch Ändern der Einstellung von
4-10 Motor Drehrichtung geändert werden.
Eine Motordrehrichtungsprüfung kann über
1-28 Motordrehrichtungsprüfung und die am Display
gezeigten Schritte durchgeführt werden.
Anforderungen bei Baugröße F
Anforderungen bei F8/F9: Die Kabel zwischen den
Klemmen des Wechselrichtermoduls und dem ersten
gemeinsamen Punkt einer Phase müssen innerhalb einer
Toleranz von 10 % gleich lang sein. Der empfohlene
gemeinsame Punkt sind die Motorklemmen.
Anforderungen bei F10/F11: Die Zahl der Motorpha-
senkabel muss ein Vielfaches von 2 sein, d. h. 2, 4, 6 oder 8
Kabel (1 Kabel ist nicht zulässig), um eine gleiche Menge
von Leitern zu erhalten, die an beide Klemmen des
Wechselrichtermoduls angeschlossen werden. Die Kabel
zwischen den Klemmen des Wechselrichtermoduls und
dem ersten gemeinsamen Punkt einer Phase müssen
innerhalb einer Toleranz von 10 % gleich lang sein. Der
empfohlene gemeinsame Punkt sind die Motorklemmen.
Anforderungen bei F12/F13 : Die Zahl der Motorpha-
senkabel muss ein Vielfaches von 3 sein, d. h. 3, 6, 9 oder
12 Kabel (1 oder 2 Kabel sind nicht zulässig), um eine
gleiche Menge von Leitern zu erhalten, die an jeder
Klemme des Wechselrichtermoduls angeschlossen werden.
®
ist eine eingetragene Marke von Danfoss
V W
97 98
V W
97 98
