Danfoss VLT HVAC Drive Produkthandbuch Seite 83

Programmieren
20 mA
0/4 mA
0%
-200%

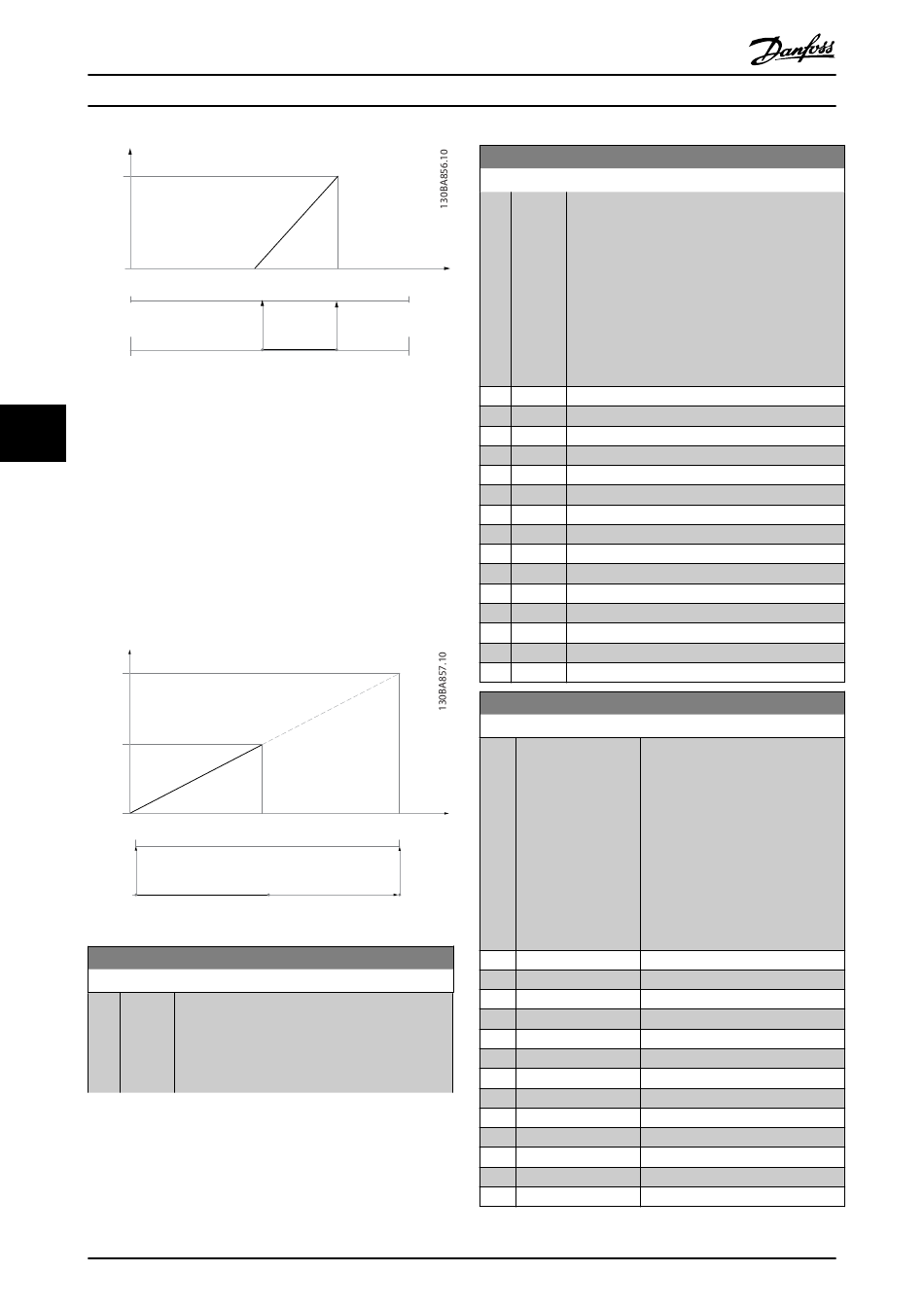

BEISPIEL 3:
6 6
Variabler Wert = SOLLWERT, Bereich = Min. Sollwert - Max.
Sollwert
Erforderlicher Ausgangsbereich = Min. Sollwert (0 %) - Max.
Sollwert (100 %), 0-10 mA
Bei Min. Sollwert ist ein Ausgangssignal von 0 oder 4 mA
erforderlich - 6-51 Kl. 42, Ausgang min. Skalierung auf 0 %
setzen
Bei Max. Sollwert (100 % des Bereichs) ist ein Ausgangs-
signal von 10 mA erforderlich - 6-52 Kl. 42, Ausgang max.
Skalierung auf 200 % setzen
(20 mA / 10 mA x 100 % = 200 %).
20 mA
10 mA
0/4 mA
0%
Min ref
14-01 Taktfrequenz
Option:
82
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
50% 75%
0% +100%
100%
Max ref
Funktion:
Mit diesem Par. kann die Taktfrequenz der
Ansteuerung eingestellt werden, um z. B. das
Motorgeräusch zu optimieren. Eine Änderung der
Taktfrequenz kann Störgeräusche vom Motor
verringern.
MG.16.B1.03 - VLT
14-01 Taktfrequenz
Option:
100%
+200%
[0] 1,0 kHz
[1] 1,5 kHz
[2] 2,0 kHz
[3] 2,5 kHz
[4] 3,0 kHz
[5] 3,5 kHz
[6] 4,0 kHz
[7] 5,0 kHz
*
[8] 6,0 kHz
[9] 7,0 kHz
[10] 8,0 kHz
[11] 10,0 kHz
[12] 12,0 kHz
[13] 14,0 kHz
[14] 16,0 kHz
20-00 Istwertanschluss 1
Option:
200%
Max ref X 20/10
[0] Keine Funktion
[1] Analogeingang 53
[2] Analogeingang 54
*
[3] Pulseingang 29
[4] Pulseingang 33
[7] Analogeing. X30/11
[8] Analogeing. X30/12
[9] Analogeingang X42/1
[10] Analogeingang X42/3
[11] Analogeingang X42/5
[100] Bus-Istwert 1
[101] Bus-Istwert 2
[102] Bus-Istwert 3
®
ist eine eingetragene Marke von Danfoss
Funktion:
HINWEIS
Die Ausgangsfrequenz des Frequenzum-
richters kann niemals einen Wert höher als
1/10 der Taktfrequenz annehmen. Passen
Sie die Taktfrequenz bei laufendem Motor in
14-01 Taktfrequenz so an, dass der Motor
möglichst geräuscharm läuft. Siehe auch
14-00 Schaltmuster und den Abschnitt
Leistungsreduzierung.
Funktion:
Bis zu drei verschiedene Istwert-
signale können das Istwertsignal für
den PID-Regler des Frequenzum-
richters bilden.
Dieser Parameter bestimmt, welcher
Eingang als Quelle des ersten
Istwertsignals betrachtet wird.
Analogeingang X30/11 und Analog-
eingang X30/12 bezieht sich auf
Eingänge auf der Universal-E/A-
Option.
