Elektrische Installation
Die Kabel zwischen den Klemmen des Wechselrichter-
moduls und dem ersten gemeinsamen Punkt einer Phase
müssen innerhalb einer Toleranz von 10 % gleich lang sein.
Der empfohlene gemeinsame Punkt sind die
Motorklemmen.
Anforderungen an die Ausgangsklemmendose: Die Länge
(mindestens 2,5 m) und Anzahl der Kabel von jedem
Wechselrichtermodul zur gemeinsamen Klemme in der
Anschlussdose muss gleich sein.
HINWEIS
Wenn in einer Nachrüstanwendung eine ungleiche Anzahl
Leiter pro Phase gefordert ist, wenden Sie sich an den
Service, um Anforderungen und Dokumentation zu
erhalten, oder verwenden Sie die Schaltschrankoption mit
Anschluss oben/unten.
4.1.8 Bremskabel für Frequenzumrichter
mit werksseitig eingebauter
Bremschopper-Option
(Nur bei Buchstabe B an Stelle 18 des Typencodes
Standard.)
Das Verbindungskabel zum Bremswiderstand muss
abgeschirmt sein. Die max. Länge vom Frequenzumrichter
zur DC-Schiene ist auf 25 m beschränkt.
Klemme Nr. Funktion
81, 82 Bremswiderstandsklemmen
Das Verbindungskabel zum Bremswiderstand muss
abgeschirmt sein. Schließen Sie die Abschirmung über
Kabelschellen an der leitfähigen Rückwand des Frequen-
zumrichters und am Metallgehäuse des Bremswiderstands
an.
Dimensionieren Sie den Bremskabelquerschnitt passend
zum Bremsmoment. Zu weiteren Informationen hinsichtlich
einer sicheren Installation siehe auch die Bremsanleitung
MI.90FX.YY und MI.50.SX.YY.
WARNUNG
Bitte beachten Sie, dass abhängig von der Versorgung-
spannung Spannungen bis zu 1099 VDC an den Klemmen
anliegen können.
Anforderungen bei Baugröße F
Der Bremswiderstand muss an den Bremsklemmen in
jedem Wechselrichtermodul angeschlossen werden.
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
®
MG.16.B1.03 - VLT ist eine eingetragene Marke von Danfoss
4.1.9 Abschirmung gegen elektrisches
Rauschen
Montieren Sie vor dem Anschluss des Netzstromkabels die
EMV-Metallabdeckung, um optimalen EMV-Schutz sicherzu-
stellen.
HINWEIS
Die EMV-Metallabdeckung wird nur bei Geräten mit EMV-
Filter mitgeliefert.

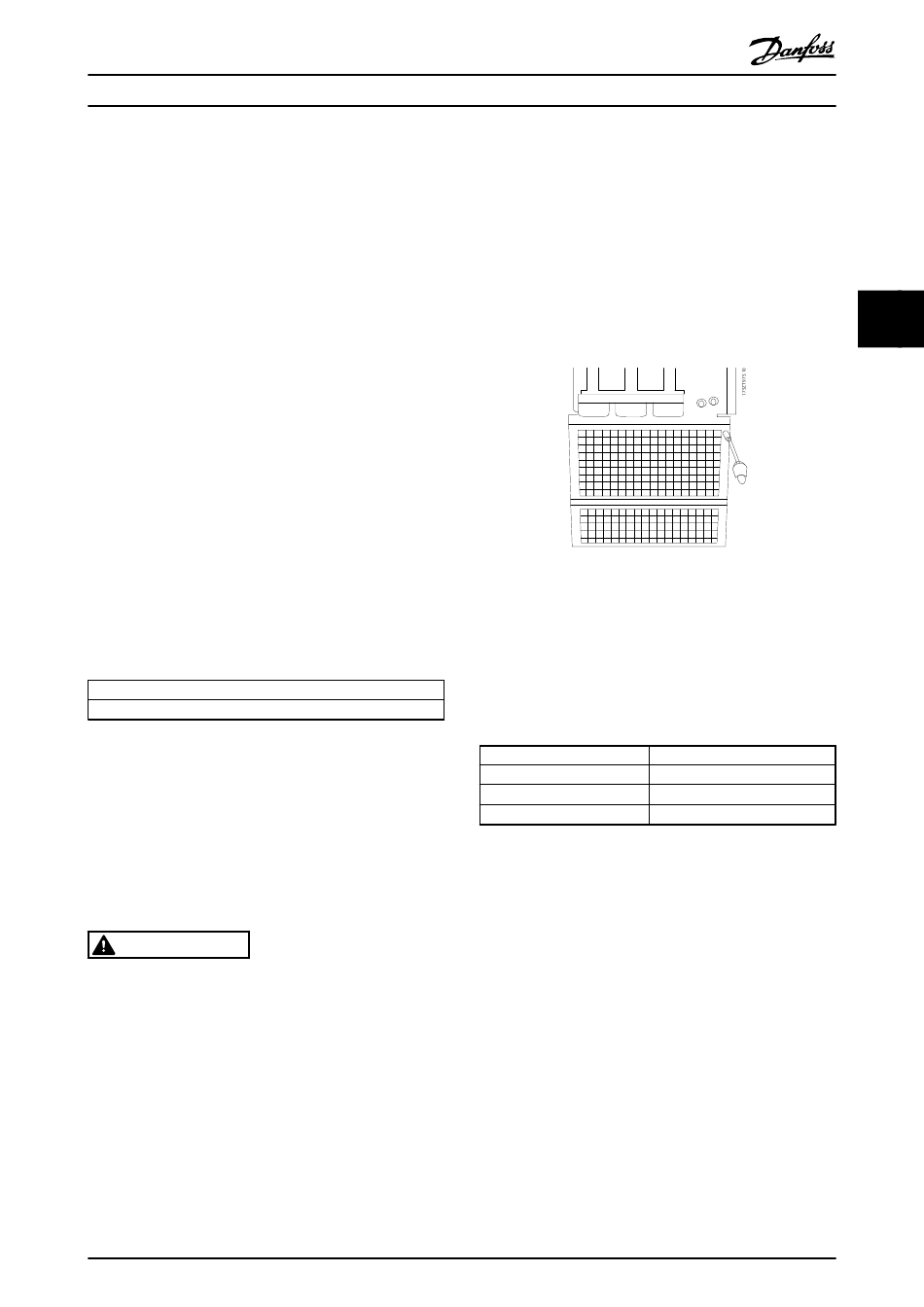

Abbildung 4.9 Montage der EMV-Abschirmung.
4.1.10 Netzanschluss
Der Netzstrom muss mit den Klemmen 91-1, 92-1, 93-1,
91-2, 92-2 und 93-2 verbunden werden (siehe Tabelle 4.2).
Die Erdung wird mit der Klemme rechts von Klemme 93
verbunden.
Klemme Nr. Funktion
91-1, 92-1, 93-1 Netz R1/L1-1, S1/L2-1, T1/L3-1
91-2, 92-2, 93-2 Netz R2/L1-2, S2/L2-2, T2/L3-2
94 Erdung
HINWEIS
Überprüfen Sie das Typenschild, um sicherzustellen, dass
die Netzspannung des Frequenzumrichters zur Stromver-
sorgung Ihrer Anlage passt.
Stellen Sie sicher, dass die Stromversorgung den
notwendigen Strom zum Frequenzumrichter liefern kann.
Verfügt das Gerät nicht über integrierte Sicherungen,
stellen Sie sicher, dass die externen Sicherungen die
richtigen Nennströme aufweisen.
4.1.11 Externe Lüfterversorgung
Falls der Frequenzumrichter mit Gleichstrom versorgt wird
oder der Lüfter unabhängig von der Stromversorgung
laufen muss, kann eine externe Stromversorgung
4 4
