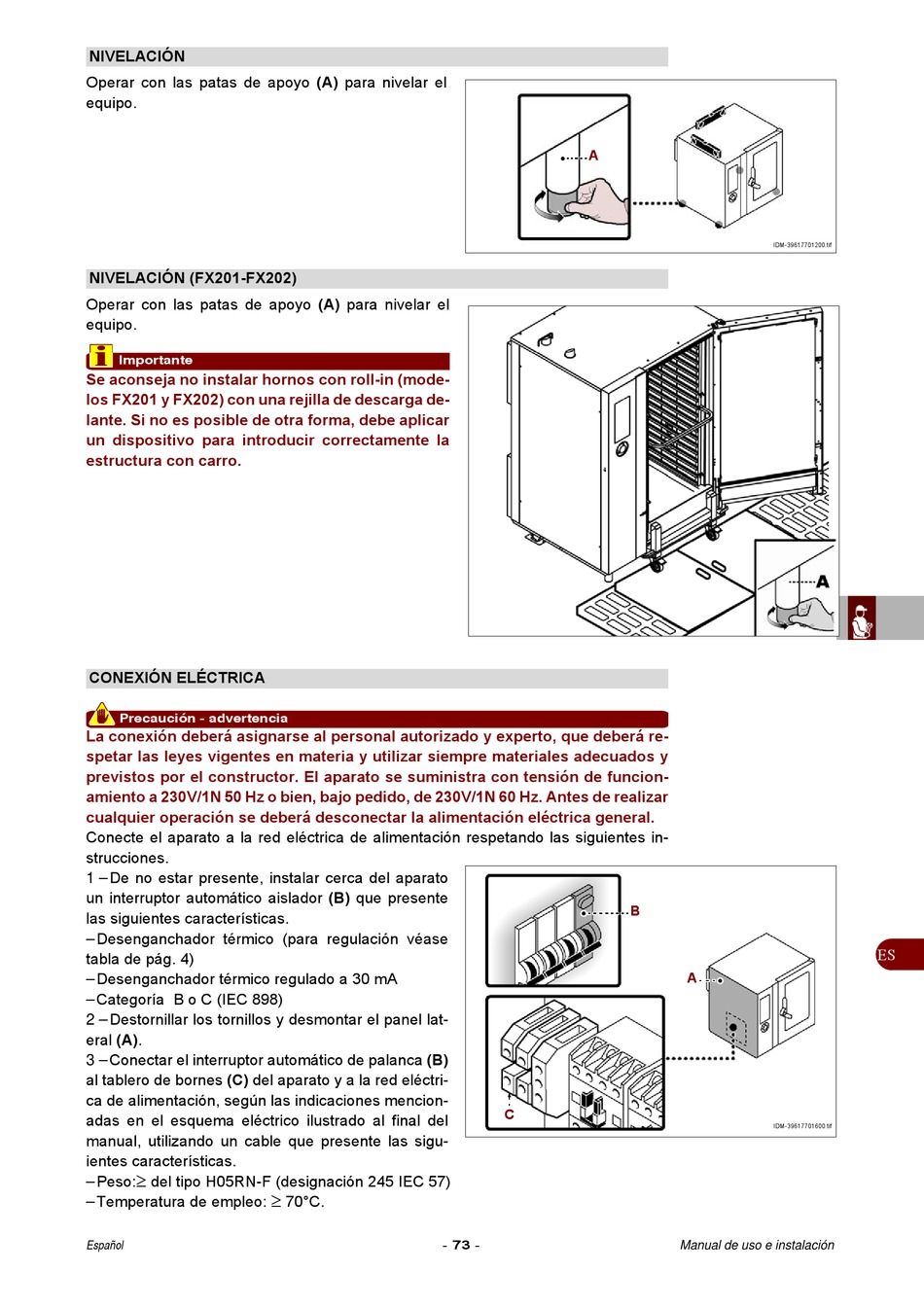

NIVELACIÓN
Operar con las patas de apoyo (A) para nivelar el
equipo.
NIVELACIÓN (FX201-FX202)
Operar con las patas de apoyo (A) para nivelar el
equipo.
Importante
Se aconseja no instalar hornos con roll-in (mode-
los FX201 y FX202) con una rejilla de descarga de-
lante. Si no es posible de otra forma, debe aplicar
un dispositivo para introducir correctamente la
estructura con carro.
CONEXIÓN ELÉCTRICA
Precaución - advertencia
La conexión deberá asignarse al personal autorizado y experto, que deberá re-
spetar las leyes vigentes en materia y utilizar siempre materiales adecuados y
previstos por el constructor. El aparato se suministra con tensión de funcion-
amiento a 230V/1N 50 Hz o bien, bajo pedido, de 230V/1N 60 Hz. Antes de realizar
cualquier operación se deberá desconectar la alimentación eléctrica general.
Conecte el aparato a la red eléctrica de alimentación respetando las siguientes in-
strucciones.
1 – De no estar presente, instalar cerca del aparato
un interruptor automático aislador (B) que presente
las siguientes características.
– Desenganchador térmico (para regulación véase
tabla de pág. 4)
– Desenganchador térmico regulado a 30 mA
– Categoría B o C (IEC 898)
2 – Destornillar los tornillos y desmontar el panel lat-
eral (A).
3 – Conectar el interruptor automático de palanca (B)
al tablero de bornes (C) del aparato y a la red eléctri-
ca de alimentación, según las indicaciones mencion-
adas en el esquema eléctrico ilustrado al final del
manual, utilizando un cable que presente las sigu-
ientes características.

– Peso:
del tipo H05RN-F (designación 245 IEC 57)
– Temperatura de empleo:
Español

70°C.
