ABGASKONTROLLE
Nach Anschluss des Gerätes (siehe S. 74), sind die Abgase wie folgt zu analysieren:
1 – Das Abgasanalysegerät gemäß den Angaben der diesbezüglichen Betriebsanlei-
tung tarieren.
2 – Die Messschläuche des Abgasanalysegerätes in die Rauchabzugsleitungen des
Gerätes einführen.
3 – Das Gerät einschalten (siehe S. 9).
4 – Das Menü „Service" aufrufen und die Prozedur „CO/CO2-Messung" starten (siehe
S. 10).
5 – Die CO- und CO2-Emissionswerte zuerst bei minimaler Leistung (im Kaltzustand),
anschließend bei maximaler Leistung und danach erneut bei minimaler Leistung (im
Warmzustand) prüfen.
6 – Überprüfen, dass die Messwerte mit den Herstelleranforderungen übereinstim-
men.
7 – Den Prüfbericht (in der Anlage) ausfüllen und zur Aktivierung der Garantie an den
Hersteller senden.
Wichtig
Die maximale Temperatur am Rauchgasaustritt beträgt ungefähr 400 °C.

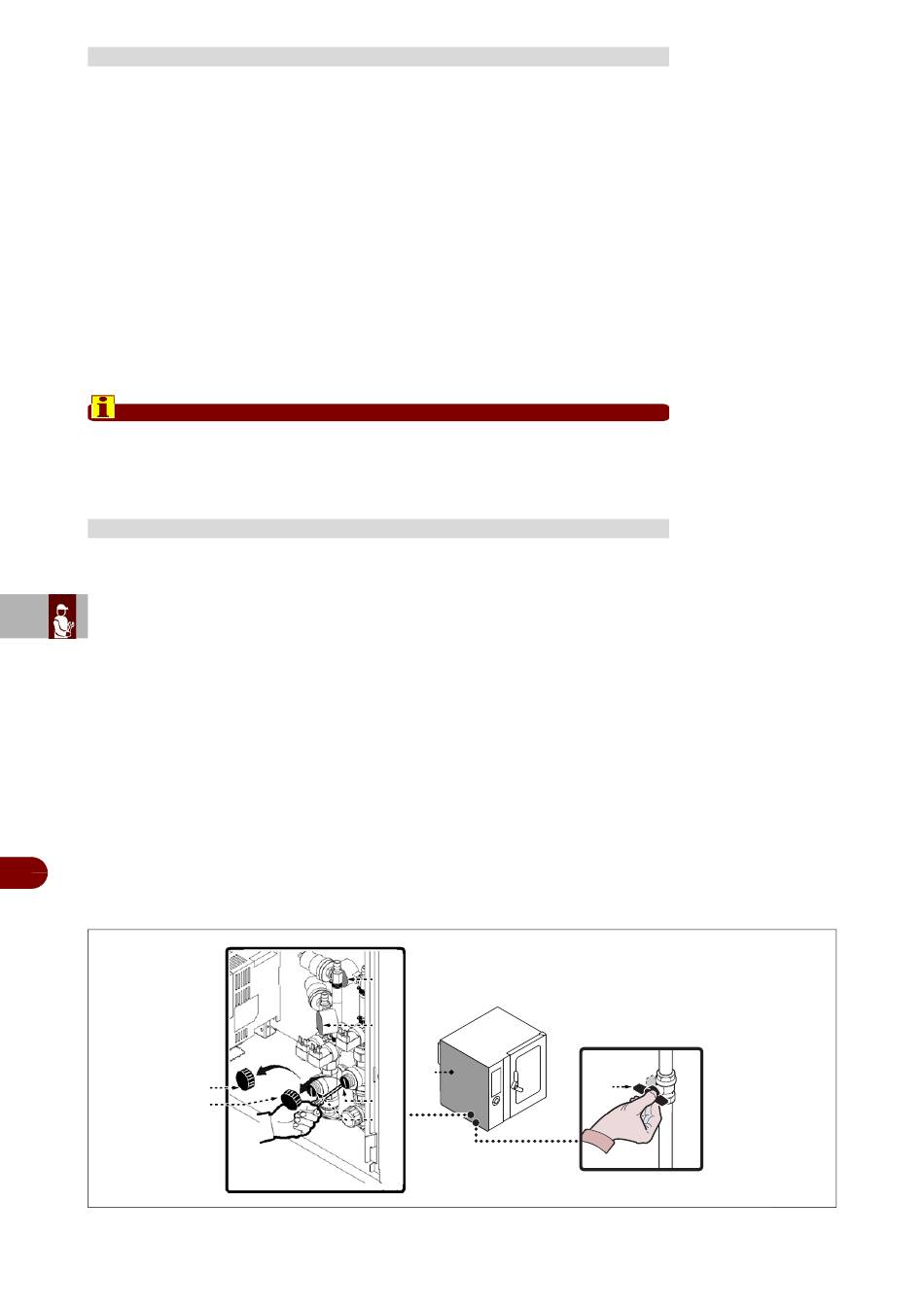

EINSTELLUNG DES WASSERDRUCKS
Für diesen Vorgang in der angegebenen Weise verfahren.
1 – Die Schrauben lösen, um das Seitenblech (A) auszubauen.
2 – Den Wasserhahn (B) öffnen.
3 – Die Überwurfmutter (C) abschrauben.
4 – Die Schraube (D) (Wassereintritt für Spülanlage) verdrehen, um den auf dem Ma-
nometer (E) angezeigten Druckwert auf 1,5 bar zu verstellen.
Bei ungenügendem Wasserdruck eine Vorrichtung zur Erhöhung des Druck installi-
eren.
5 – Die Überwurfmutter (C) wieder festschrauben.
6 – Die Überwurfmutter (F) abschrauben.
7 – Die Schraube (G) (Wassereintritt im Garraum) verdrehen, um den auf dem Ma-
nometer (H) angezeigten Druckwert auf 1 bar zu verstellen.
IT
Bei ungenügendem Wasserdruck eine Vorrichtung zur Erhöhung des Druck installi-
eren.
GB
8 – Die Überwurfmutter (F) wieder festschrauben.
9 – Das Blech (A) wieder anbringen und die Schrauben einschrauben.
DE
10 – Nach Abschluss des Vorgangs den Wasserhahn (B) wieder schließen.
FR
ES
F
C
Deutsch
H
E
A
D
G
