CONTRÔLE DES FUMÉES DE COMBUSTION
Lorsque le branchement de l'appareil est terminé (voir page page 74), faire l'analyse
des fumées de combustion comme indiqué :
1 – Prendre un analyseur de fumées et effectuer le tarage de l'instrument en suivant
les indications reportées dans le manuel d'utilisation de l'analyseur.
2 – Introduire les tubes de mesure de l'analyseur de fumées à l'intérieur des tuyaux
d'évacuation des fumées de l'appareil.
3 – Allumer l'appareil (voir page 9).
4 – Accéder au menu « Service » et faire partir la procédure de « Mesure CO/CO2 »
(voir page page 10).
5 – Vérifier les valeurs des émissions de CO et CO2 en commençant à la puissance
minimum (à froid) puis passer à la puissance maximum et de nouveau à la puissance
minimum (à chaud).
6 – Vérifier que les valeurs obtenues soient conformes aux conditions requises par le
fabricant.
7 – Remplir le rapport d'essai (annexé) et l'envoyer au fabricant pour la garantie.
Important
La température maximale des gaz brûlés à la sortie est d'environ 400 °C.
RÉGLAGE DE LA PRESSION DE L'EAU
Pour cette opération, procéder comme suit.

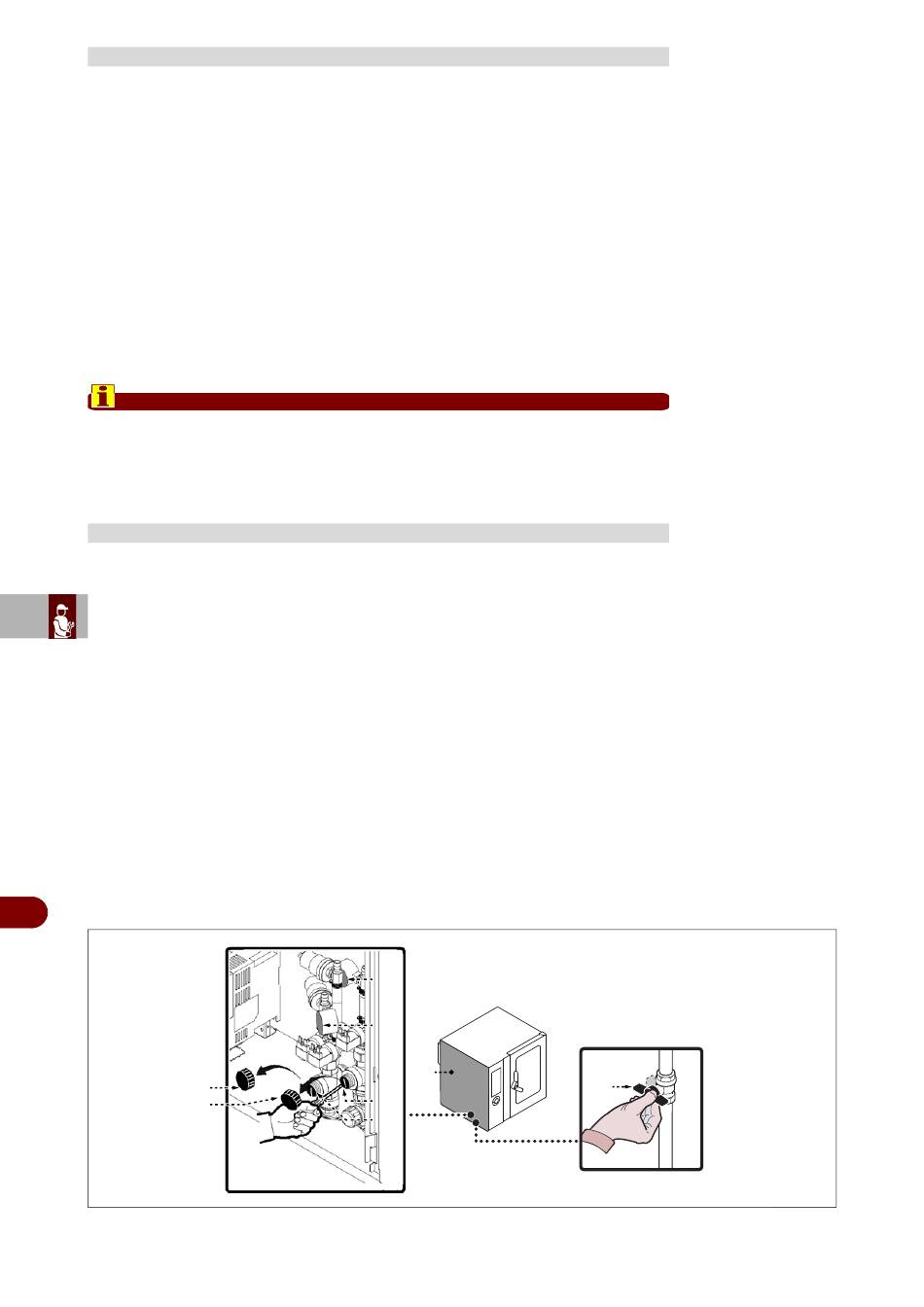

1 – Dévisser les vis pour démonter le panneau latéral (A).
2 – Ouvrir le robinet d'alimentation de l'eau (B).
3 – Dévisser la bague (C).
4 – Agir sur la vis (D) (entrée eau pour le dispositif de lavage) pour porter la valeur de
la pression, indiquée sur le manomètre (E) à 1,5 bars.
Si la pression de l'eau est insuffisante, installer un dispositif pour augmenter la
pression.
5 – Revisser la bague (C).
6 – Dévisser la bague (F).
7 – Agir sur la vis (G) (entrée eau dans la chambre de cuisson) afin de porter la valeur
de la pression, indiquée sur le manomètre (H), à 1 bar.
IT
Si la pression de l'eau est insuffisante, installer un dispositif pour augmenter la
pression.
GB
8 – Revisser la bague (F).
9 – Remonter le panneau (A) et revisser les vis.
DE
10 – Lorsque l'opération est terminée, refermer le robinet d'alimentation de l'eau (B).
