Hinweise für den Betrieb
10.3
Optimierung der Messgenauigkeit
Farbstreifen
Bewegungsrichtung
Schleif- und Walzspuren
Richtig
optoNCDT 2300
Bei gewalzten oder geschliffenen Metallen, die am
Sensor vorbeibewegt werden, ist die Sensor ebene in
Richtung Walz- bzw. Schleifspuren anzuordnen. Die glei-
che Anordnung ist bei Farbstreifen zu wählen.

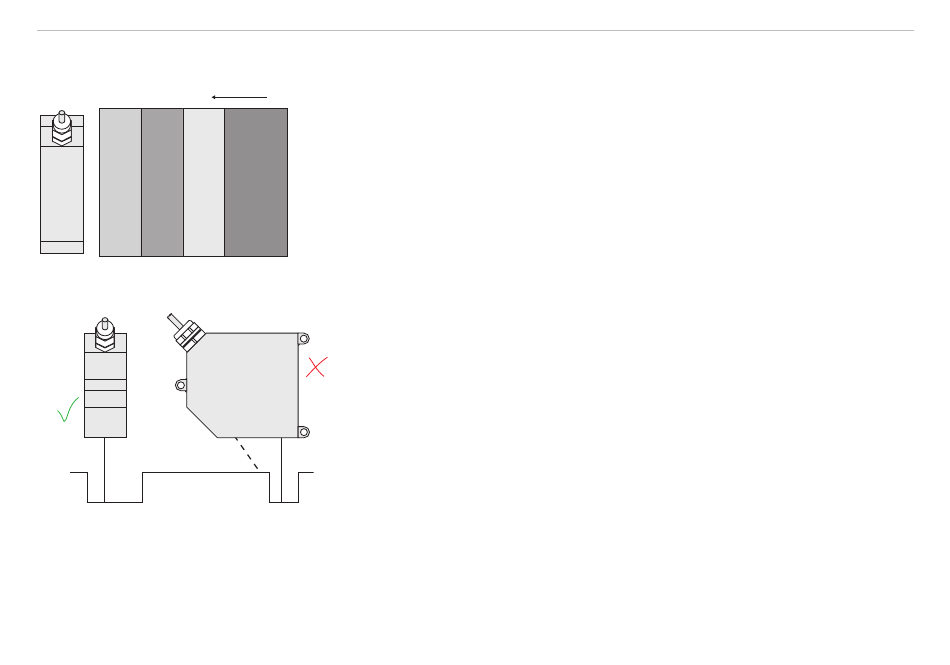

Abb. 56 Sensoranordnung für geschliffene oder gestreif-
te Oberflächen
Bei Bohrungen, Sacklöchern und Kanten in der Oberflä-
che von bewegten Teilen ist der Sensor so anzuordnen,
dass die Kante nicht den Laserpunkt verdeckt.
Falsch
(Schatten)
Abb. 57 Sensoranordnung bei Bohrungen und Kanten
