Optimierung der Messgenauigkeit

Farbstreifen Bewegungsrichtung
state
output
Schleif- und Walzspuren
Richtig
optoNCDT 1900
Bei gewalzten oder geschliffenen Metallen, die am Sensor vorbeibewegt wer-
den, ist die Sensor ebene in Richtung Walz- bzw. Schleifspuren anzuordnen.
Die gleiche Anordnung ist bei Farbstreifen zu wählen.

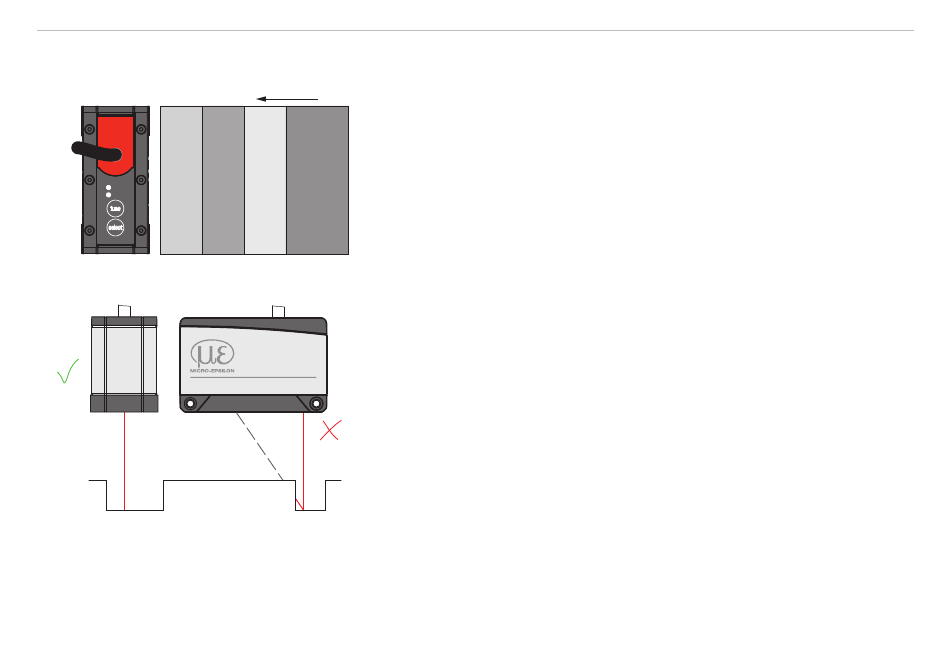

Abb. 8 Sensoranordnung für geschliffene oder gestreifte Oberflächen
Bei Bohrungen, Sacklöchern und Kanten in der Oberfläche von bewegten
Teilen ist der Sensor so anzuordnen, dass die Kante nicht den Laserpunkt
verdeckt.
optoNCDT
Falsch
(Schatten)
Abb. 9 Sensoranordnung bei Bohrungen und Kanten
