Montage
5.
Montage
5.1
Hinweise für den Betrieb
5.1.1
Reflexionsgrad der Messoberfläche
Prinzipiell wertet der Sensor den diffusen Anteil der Reflexionen des Laserlichtpunktes aus.
Laserstrahl
Ideal diffuse Reflexion

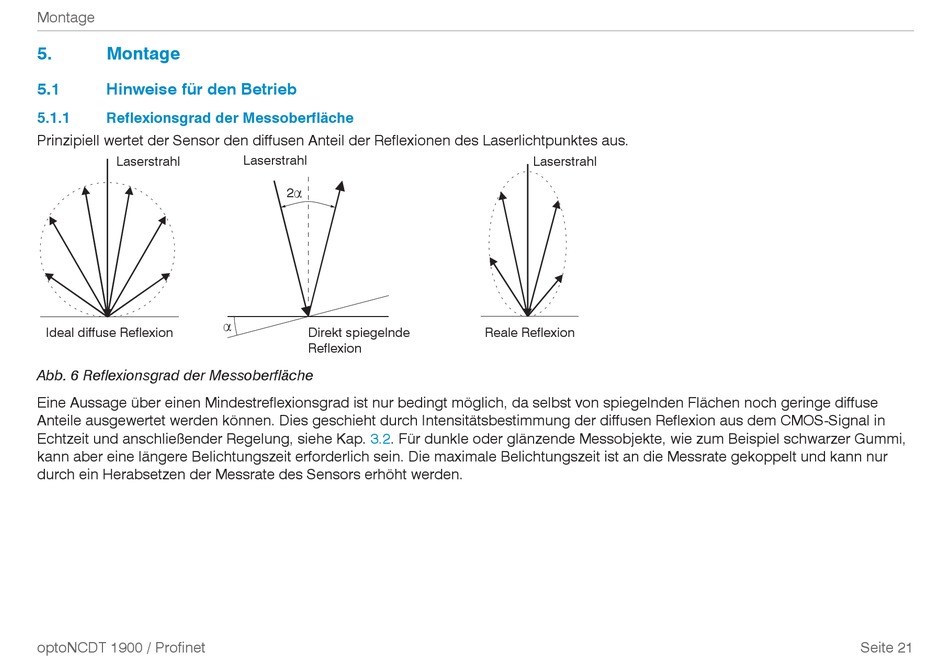

Abb. 6 Reflexionsgrad der Messoberfläche
Eine Aussage über einen Mindestreflexionsgrad ist nur bedingt möglich, da selbst von spiegelnden Flächen noch geringe diffuse
Anteile ausgewertet werden können. Dies geschieht durch Intensitätsbestimmung der diffusen Reflexion aus dem CMOS-Signal in
Echtzeit und anschließender Regelung, siehe Kap. 3.2. Für dunkle oder glänzende Messobjekte, wie zum Beispiel schwarzer Gummi,
kann aber eine längere Belichtungszeit erforderlich sein. Die maximale Belichtungszeit ist an die Messrate gekoppelt und kann nur
durch ein Herabsetzen der Messrate des Sensors erhöht werden.
optoNCDT 1900 / Profinet
Laserstrahl
2
Direkt spiegelnde
Reflexion
Laserstrahl
Reale Reflexion
Seite 21
