Motor
U V
2 2
U V
1 1
FC
96 97

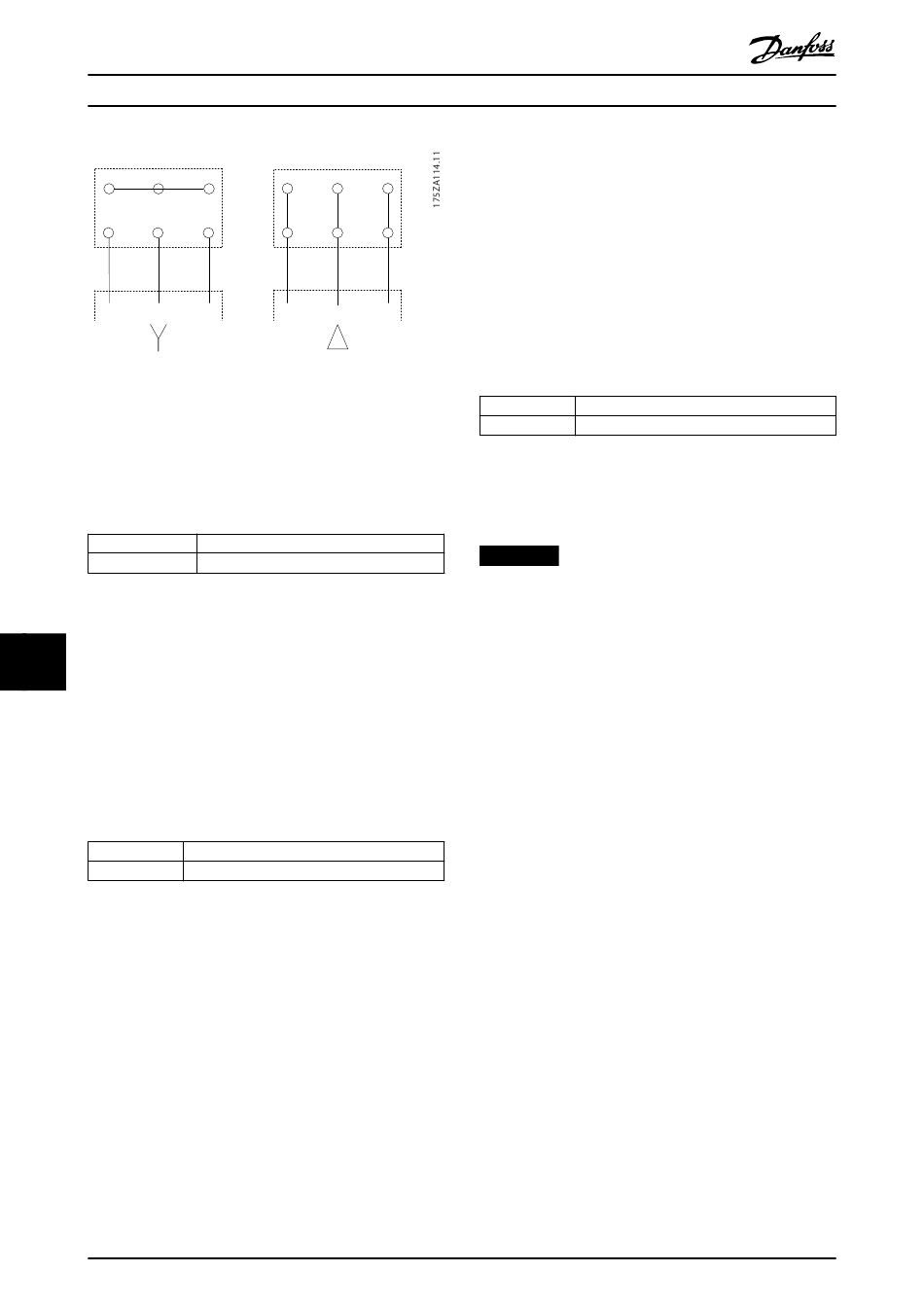

Abbildung 10.3 Motorkabelanschluss
10.3.2 DC-Zwischenkreisanschluss
Die DC-Bus-Zwischenkreisklemme dient zum Anschluss
einer externen DC-Spannungsversorgung, wobei der
Zwischenkreis aus einer externen Quelle versorgt wird.
Anschluss
88, 89
Tabelle 10.2 DC-Bus-Zwischenkreisklemmen
10.3.3 Zwischenkreiskopplung
10 10
Bei der Zwischenkreiskopplung werden die DC-Zwischen-
kreise mehrerer Frequenzumrichter zusammengeschaltet.
Eine Übersicht finden Sie unter Kapitel 5.11 Zwischenkreis-
kopplung.
Bei Zwischenkreiskopplungen sind zusätzliche Geräte und
Sicherheitserwägungen erforderlich. Wenden Sie sich zur
Bestellung an Danfoss.
Anschluss
88, 89
Tabelle 10.3 Zwischenkreiskopplungsklemmen
Das Verbindungskabel muss abgeschirmt sein; die
Kabellänge zwischen Frequenzumrichter und der DC-
Schiene ist auf maximal 25 m (82 ft) begrenzt.
80
VLT
Motor
W
U V
2 2 2
V
U
W
1
1
1
FC
98
96 97
Funktion
DC-Bus
Funktion
Zwischenkreiskopplung
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
®
AQUA Drive FC 202
10.3.4 Anschlusskabel für Bremse
W
2
Das Verbindungskabel zum Bremswiderstand muss
abgeschirmt sein; die Kabellänge zwischen Frequenzum-
W
1
richter und der DC-Schiene ist auf maximal 25 m (82 ft)
begrenzt.
•
Schließen Sie die Abschirmung mit Kabelschellen
an der Aufnahmeschiene des Frequenzumrichters
98
und am Metallgehäuse des Bremswiderstands an.
•
Wählen Sie den Querschnitt des Anschlusskabels
für die Bremse passend zum Bremsmoment.
Anschluss
81, 82
Tabelle 10.4 Bremswiderstandsklemmen
Weitere Informationen finden Sie im Projektierungs-
handbuch VLT
HINWEIS
Bei einem Kurzschluss im Brems-IGBT können Sie einen
eventuellen Leistungsverlust im Bremswiderstand nur
durch Unterbrechung der Netzversorgung zum Frequen-
zumrichter (Netzschalter, Schütz) verhindern. Nur der
Frequenzumrichter kann den Schütz steuern.

10.4 Steuerkabel und -klemmen

10.4.1 Führung von Steuerleitungen
Befestigen und führen Sie alle Steuerleitungen wie in
Abbildung 10.4 dargestellt. Achten Sie auf den ordnungs-
gemäßen Anschluss der Abschirmungen, um optimale
Störsicherheit zu gewährleisten.
•
Trennen Sie die Steuerleitung von Hochleistungs-
kabeln.
•
Ist der Frequenzumrichter an einen Thermistor
angeschlossen, müssen die Thermistorsteuerlei-
tungen abgeschirmt und verstärkt/doppelt isoliert
sein. Wir empfehlen eine 24-V-DC-Versorgungs-
spannung.
Funktion
Bremswiderstandsklemmen
®
Brake Resistor MCE 101.
