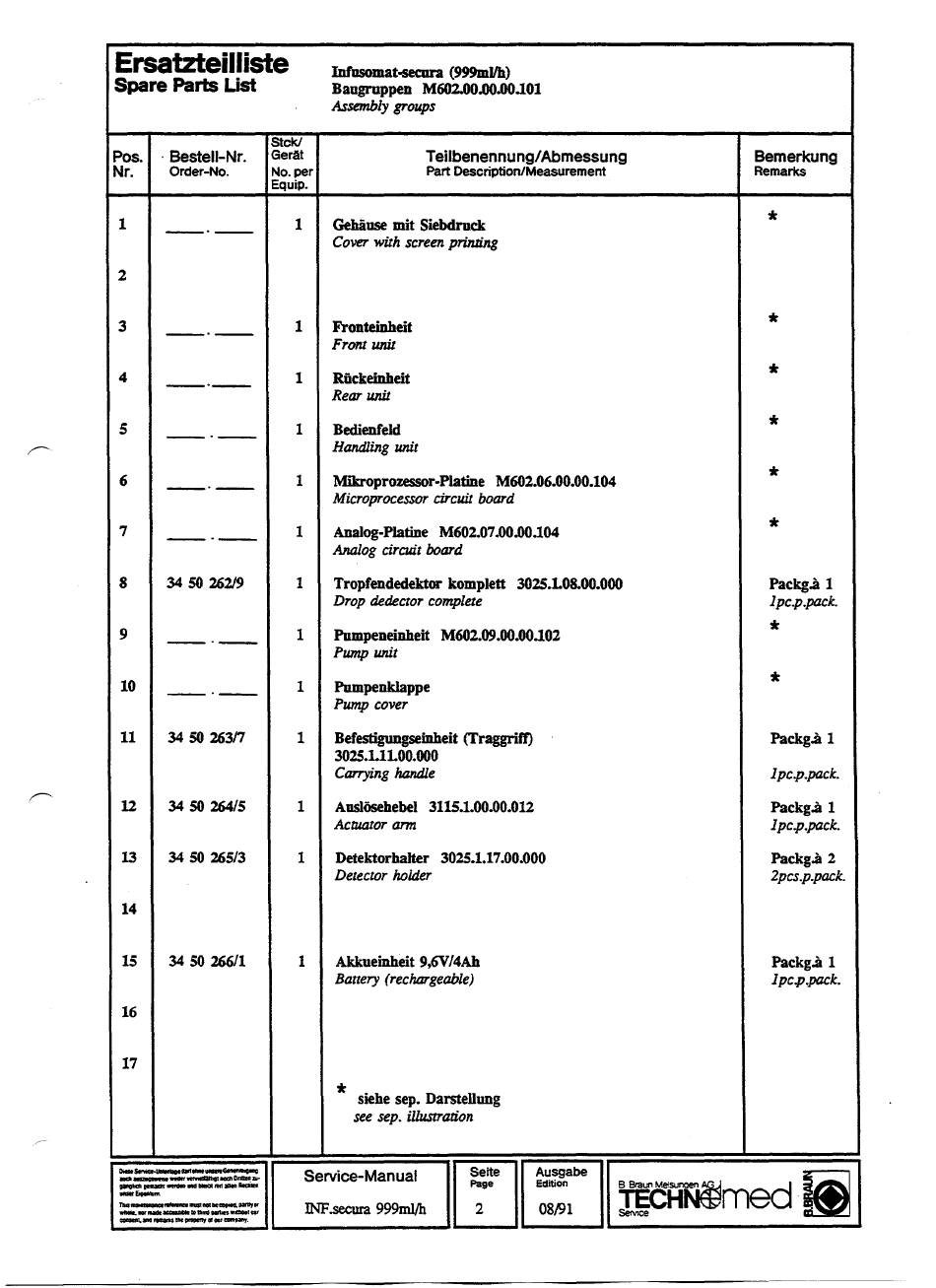

Spare Parts List Baugruppen M602.00.00.00.101
Assembly groups
Stck/
Pos. | - Bestell-Nr. | Gerat Teilbenennung/Abmessung Bemerkung
Nr. Order-No. No. per Part Description/Measurement Remarks
quip.
= "o *
1 . 1 Gehause mit Siebdruck
Cover with screen printing
2
3 . 1 Fronteinheit *
Front unit
4 . 1 Růckeinheit *
Rear unit
5 . 1 Bedienfeld *
Handling unit
6 . 1 Mikroprozessor-Platine M602.06.00.00.104 *
Microprocessor circuit board
*
7 . 1 Analog-Platine M602.07.00.00.104
Analog circuit board
8 34 50 262/9 1 Tropfendedektor komplett 3025.L08.00.000 Packgà 1
Drop dedector complete Ipc.p.pack.
*
9 . 1 Pumpeneinheit M602.09.00.00.102
Pump unit
*
10 . 1 Pumpenklappe
Pump cover
11 34 50 263/7 1 Befestigungseinheit (Traggriff) | Packgà 1
3025.1.11.00.000
Carrying handle Ipe.p.pack.
12 34 50 264/5 1 Auslósehebel 3115.1.00.00.012 Packg.à 1
Actuator arm Ipc.p.pack.
13 34 50 265/3 1 Detektorhalter 3025.1.17.00.000 Packg.à 2
Detector holder 2pcs.p.pack.
14
15 34 50 266/1 1 Akkueinheit 9,6V/4Ah Packgà 1
Battery (rechargeable) Ipc.p.pack.
16
17
* .
siehe sep. Darstellung
see sep. illustration
