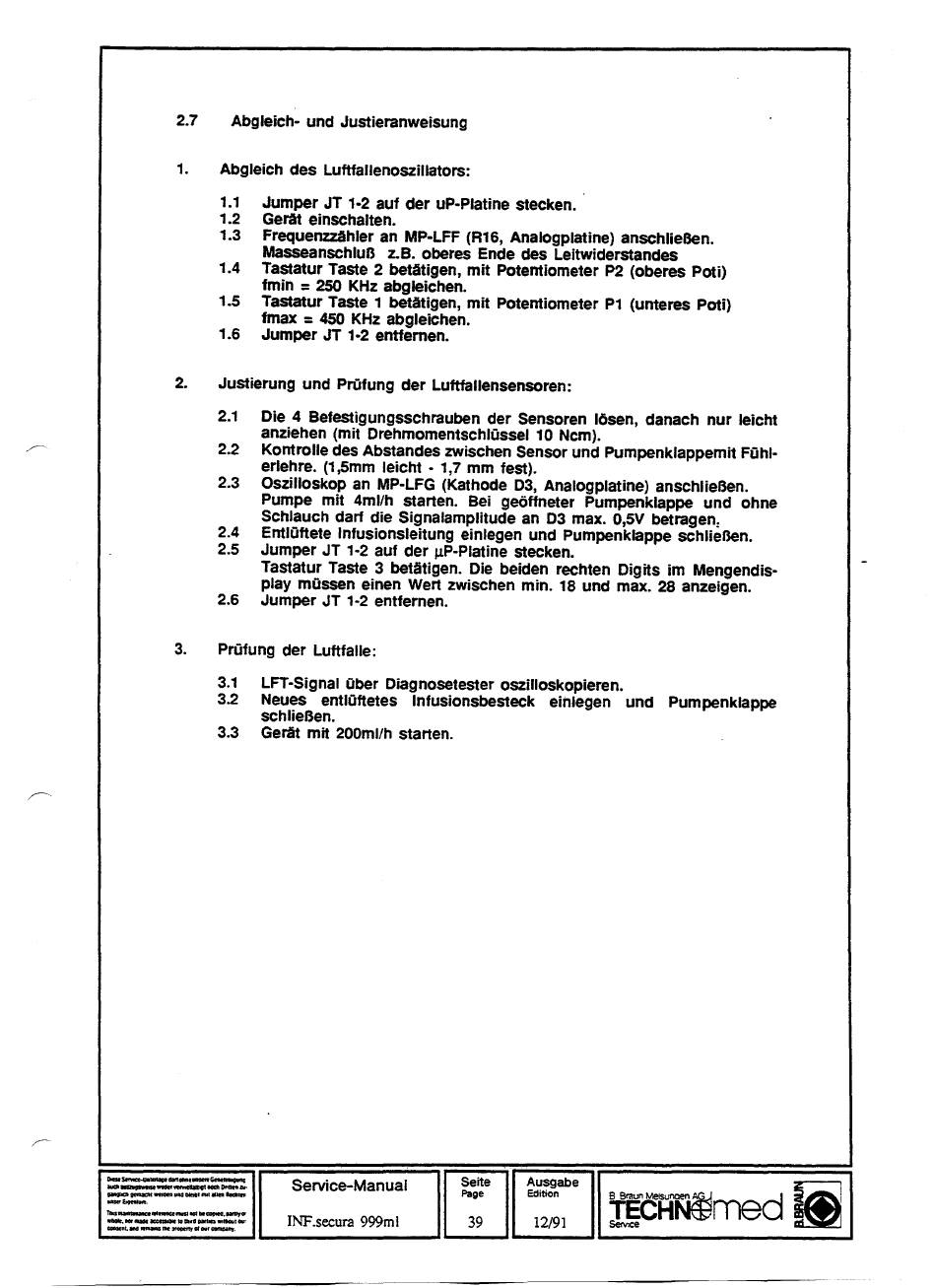

2.7 Abgleich- und Justieranweisung
1. Abgleich des Luftfallenoszillators:
1.5
1.6
Jumper JT 1-2 auf der uP-Platine stecken.
Gerat einschalten.
Frequenzzahier an MP-LFF (R16, Analogplatine) anschlieBen.
MasseanschluB
z.B. oberes Ende des Leitwiderstandes
Tastatur Taste 2 betatigen, mit Potentiometer P2 (oberes Poti)
fmin = 250 KHz abgleichen.
Tastatur Taste 1 betätigen, mit Potentiometer
P1 (unteres Poti)
fmax = 450 KHz abgleichen.
Jumper JT 1-2 entfernen.
2.1
2.2
2.3
2.4
2.5
2.6
3. Prütung der Luftfalle:
3.1
3.2
3.3
LFT-Signal über Diagnosetester oszilloskopieren.
Neues entlůftetes
Infusionsbesteck
einlegen und
Pumpenkiappe
schlieBen.
Gerát mit 200ml/h starten.
