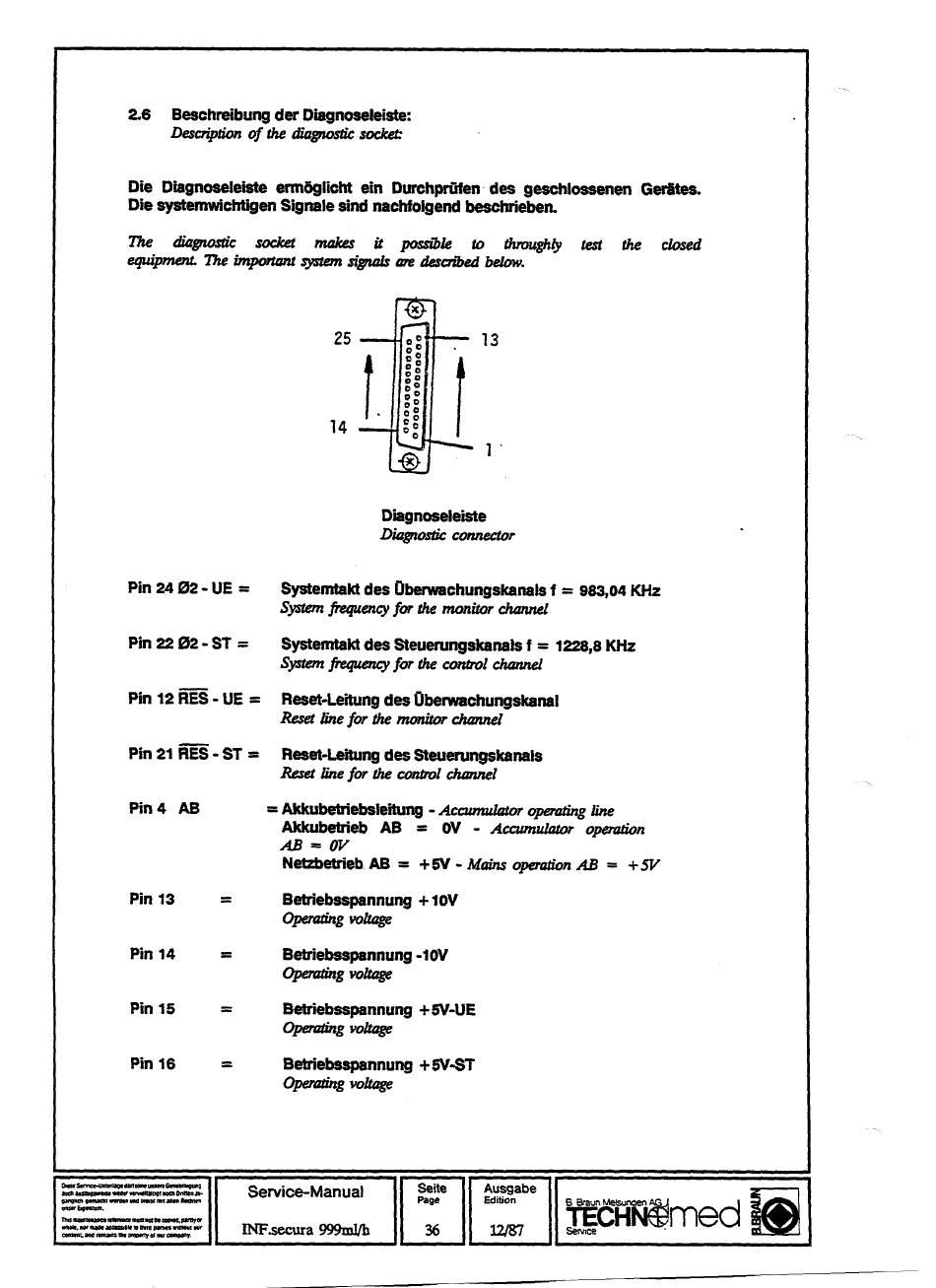

2.6 Beschreibung der Diagnoseleiste:
Description of the diagnostic socket:
Die Diagnoseleiste erměglicht ein Durchprüfen des geschlossenen Gerštes.
Die systemwichtigen Signale sind nachfoigend beschrieben.
€
25 MET 13
9 ο
So
88
55
E
ο 14 şe
Diagnoseleiste
Diagnostic connector
Pin 24 92- UE = —Systemtakt des Ùberwachungskanals f = 983,04 KHz
System frequency for the monitor channel
Pin 22 692 - ST = Systemtakt des Steuerungskanals f = 1228,8 KHz
System frequency for the control channel
Pin 12RES-UE = Reset-Leitung des Überwachungskanal
Reset line for the monitor channel
Pin 21 RES-ST= Reset-Leitung des Steuerungskanais
Reset line for the contro! channel
Pin 4 AB = Akkubetriebsleitung - 4ccumulator operating line
Akkubetrieb AB = OV - Accumulator operation
AB = 0V
Netzbetrieb AB = +5V - Mains operation AB = +5V
Pin 13 = Betriebsspannung +10V
Operating voltage
Pin 14 = Betriebsspannung -10V
Operating voltage
Betriebsspannung +5V-UE
Operating voltage
Betriebsspannung +5V-ST
Operating voltage
Pin 15
Pin 16
