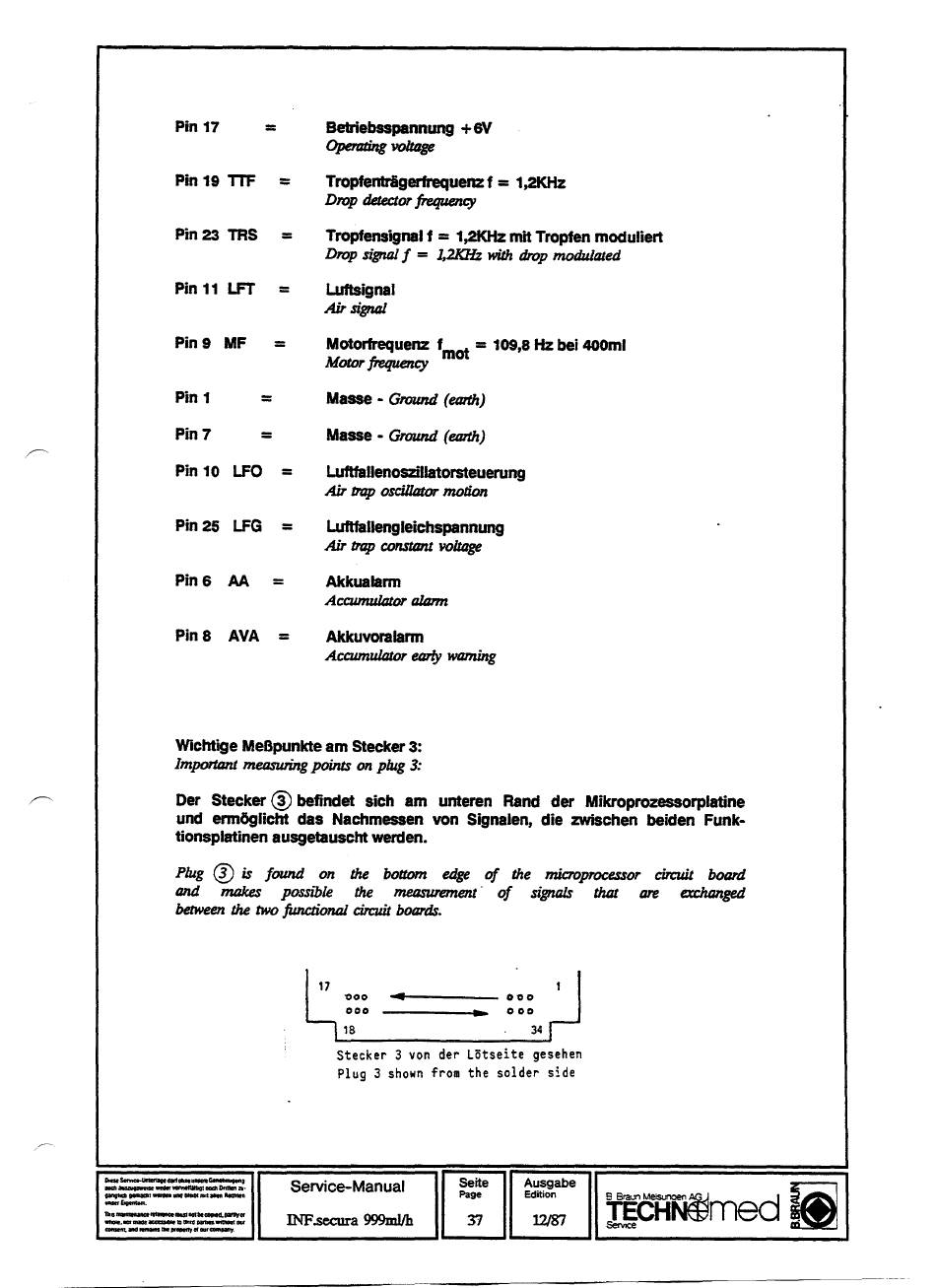

B. Braun INFUSOMAT-secura Reparaturanleitung Seite 88

Pin 17 =
Pin 19 TTF
Pin 23 TRS
Pin 11 LFT
Pin9 ΜΕ =
Pin 1 =
Pin 7 =
Pin 10 LFO
Pin25 LFG
Pn6 AA =
Ping AVA =
Betriebsspannung +6V
Operating voltage
Tropfenträgerfrequenz f = 1,2KHz
Drop detector frequency
Tropfensignal f = 1,2KHz mit Tropfen moduliert
Drop signal f = 12KHz with drop modulated
Luftsignal
Air signal
Motorfrequenz fm ot = 109,8 Hz bei 400mi
Motor frequency
Masse - Ground (earth)
Masse - Ground (earth)
Luftfallenoszillatorsteuerung
Air trap oscillator motion
Luftfallengleichspannung
Air trap constant voltage
Akkuatarm
Accumulator alarm
Akkuvoralarm
Accumulator early warning
Wichtige MeBpunkte am Stecker 3:
Important measuring points on plug 3:
Der Stecker © befindet sich am unteren Rand der Mikroprozessorplatine
und ermóglicht das Nachmessen von Signalen, die zwischen beiden Funk-
tionsplatinen ausgetauscht werden.
Plug (3) is found on the bottom edge of the microprocessor circuit board
and makes possible the measurement of signals that are exchanged
between the two functional circuit boards.
17
co mms 000
о о 000
18 ・ 34
Stecker 3 von der Lötseite gesehen
Plug 3 shown from the solder side
