B. Braun INFUSOMAT-secura Reparaturanleitung Seite 81

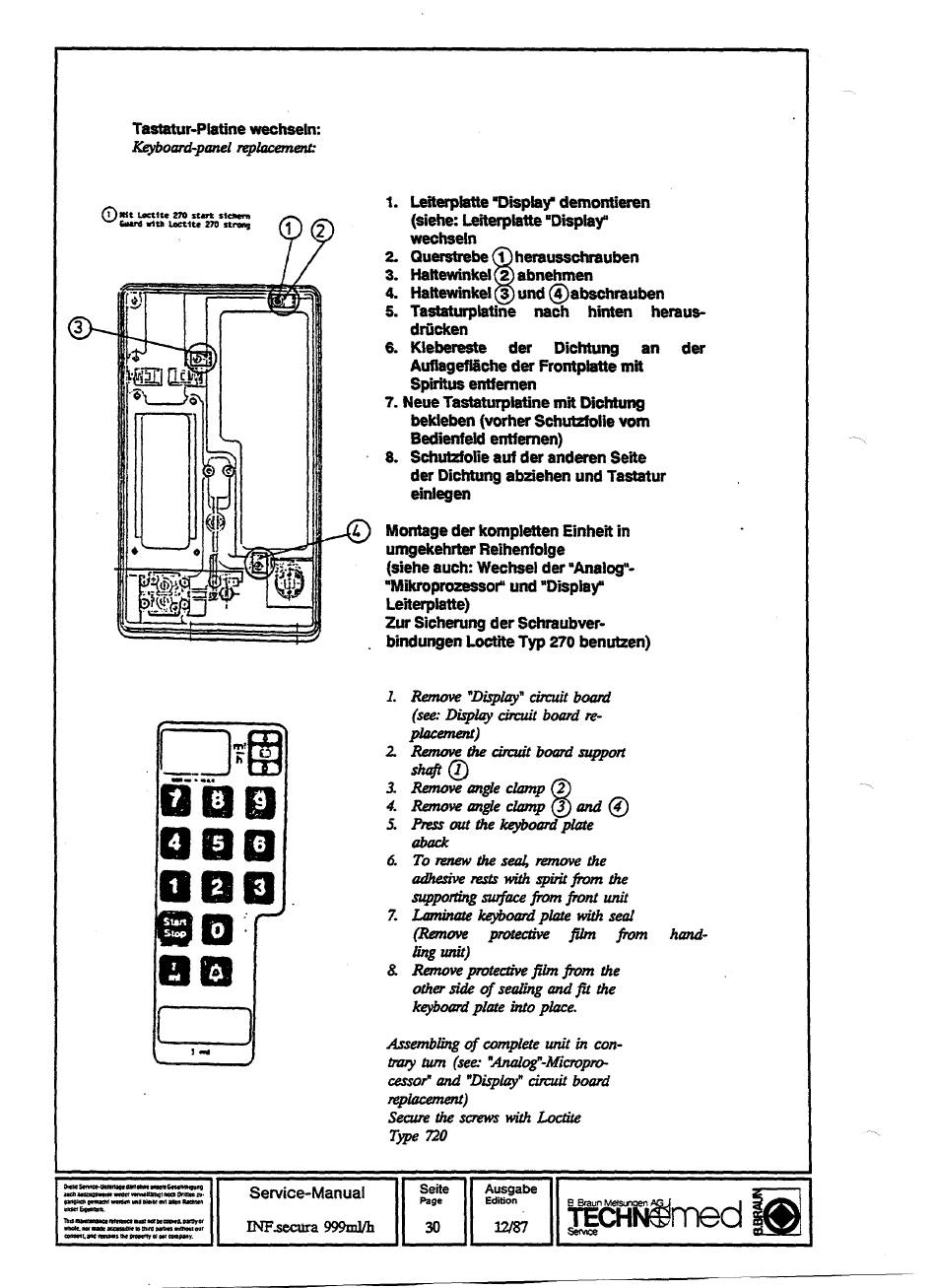

Tastatur-Platine wechseln:
Keyboard-panel replacement:
Ome Loctite 270 stark sichern
Guard with Loctite 270 strong
1. Leiterplatte "Display" demontieren
(siehe: Leiterplatte "Display"
wechseln
2. Querstrebe (1) herausschrauben
3. Haltewinkel (2) abnehmen
4. Haltewinkel (3) und (4)abschrauben
5. Tastaturplatine nach hinten heraus-
driicken
Klebereste der Dichtung an der
Auflagefläche der Frontplatte mit
Spiritus entfernen
7. Neue Tastaturpiatine mit Dichtung
bekleben (vorher Schutzfolie vom
Bedienfeld entfernen)
8. Schutzfolie auf der anderen Seite
der Dichtung abziehen und Tastatur
einlegen
Montage der kompietten Einheit in
umgekehrter Reihenfoige
(siehe auch: Wechsel der "Analog"-
*Mikroprozessor" und "Display"
Leiterplatte)
Zur Sicherung der Schraubver-
bindungen Loctite Typ 270 benutzen)
1. Remove "Display" circuit board
(see: Display circuit board re-
placement)
2. Remove the circuit board support
shaft (2)
Remove angie clamp
Remove angle clamp and ©
Press out the keyboard plate
aback
6. To renew the seal, remove the
adhesive rests with spirit from the
supporting surface from front unit
7. Laminate keyboard plate with seal
(Remove protective film from | hand-
ling unit)
8. Remove protective film from the
other side of sealing and fit the
keyboard plate into place.
Assembling of complete unit in con-
trary turn (see: "Analog"-Micropro-
cessor" and "Display" circuit board
replacement)
Secure the screws with Loctite
Type 720
