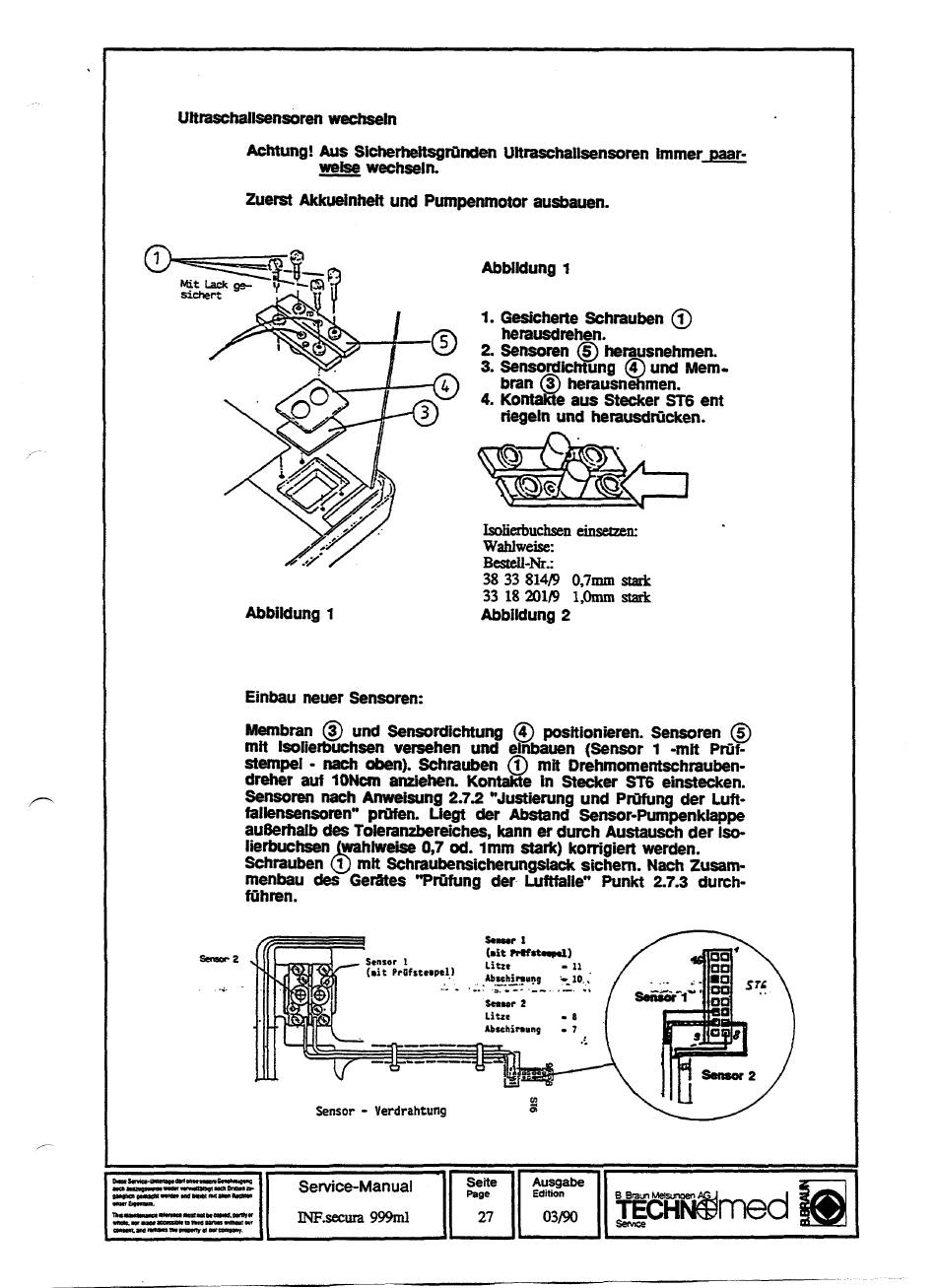

Ultraschallsensoren wechseln
Zuerst Akkueinheit und Pumpenmotor ausbauen.
Abbildung 1
1. Gesicherte Schrauben (1)
herausdrehen.
2. Sensoren (5) herausnehmen.
3. Sensordichtung @) und Mem.
bran (3) herausnehmen.
4. Kontakte aus Stecker ST6 ent
riegeln und herausdrůcken.
Isolierbuchsen einsetzen:
Wahlweise:
Besteli-Nr.:
38 33 814/0 0.7mm stark
33 18 201/9 1.0mm stark
Abbildung 1 Abbildung 2
Einbau neuer Sensoren:
Membran (3) und Sensordichtung (2) positionieren. Sensoren
mit İsolierbuchsen versehen und einbauen (Sensor 1 -mit Pruf-
stempel - nach oben). Schrauben (1) mit Drehmomentschrauben-
dreher auf 10Ncm anziehen. Kontakte in Stecker ST6 einstecken.
Sensoren nach Anweisung 2.7.2 "Justierung und Průfung der Luft-
fallensensoren" prifen. Liegt der Abstand Sensor-Pumpenklappe
auBerhalb des Toleranzbereiches, kann er durch Austausch der Iso-
lierbuchsen (wahlweise 0,7 od. 1mm stark) korrigiert werden.
Schrauben mit Schraubensicherungslack sichern. Nach Zusam-
menbau des Gerátes "Prüfung der Luftialle" Punkt 2.7.3 durch-
fahren.
Senser 1
{sit Prtfstespel )
Litze ell
_ Abschireung 19
ee ・ . . 7 ーー
$ Sensor 2
= Litze
Abschiraung
er,
Sensor 1
(ait Peüfstespel)
Sensor - Verdrahtung
