B. Braun INFUSOMAT-secura Reparaturanleitung Seite 84

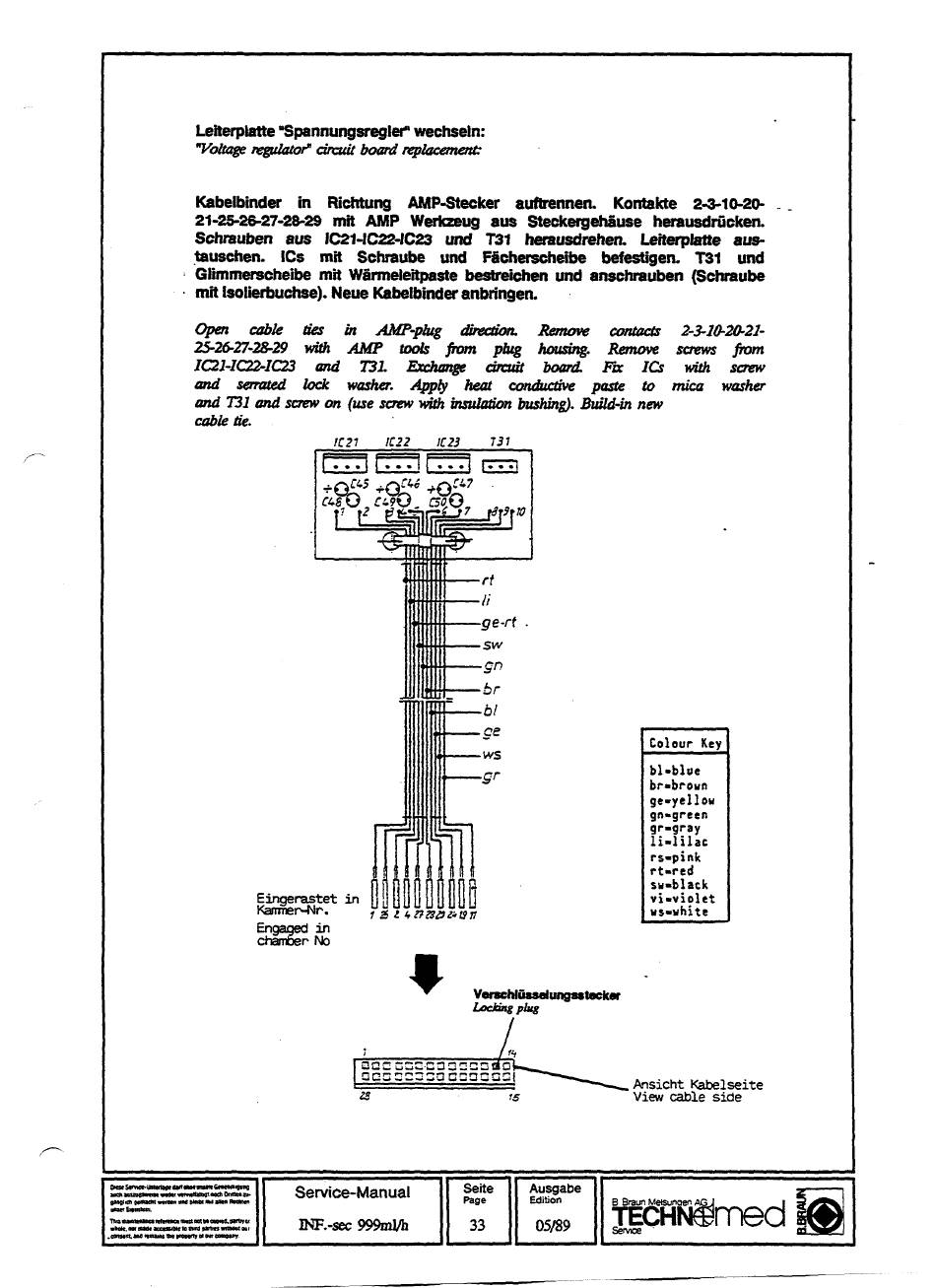

Leiterplatte "Spannungsregler' wechsein:
"Voltage regulator" circuit board replacement:
Kabelbinder in Richtung AMP-Stecker auftrennen. Kontakte 2-3-10-20- .
21-25-26-27-28-29 mit AMP Werkzeug aus Steckergeháuse herausdrůcken.
Schrauben aus 1C21-IC22-IC23 und T31 herausdrehen. Leiterplatte aus-
tauschen. ICs mit Schraube und Fácherscheibe befestigen. T31 und
: Glimmerscheibe mit Wármeleitpaste bestreichen und anschrauben (Schraube
- mit isolierbuchse). Neue Kabelbinder anbringen.
Open cable ties in AMPplug direction. Remove contacts 2-3-10-20-21-
25-26-27-28-29 with AMP tools from plug housing. Remove screws from
IC21-IC22-1C23 and T31 Exchange circuit board. Fix ICs with screw
and serrated lock washer. Apply heat conductive paste to mica washer
and T31 and screw on (use screw with insulation bushing). Build-in new
cable tie. |
1021 1022 1023 731
bé
2005
GEO, Cs
ES
47
7 10
Colour Key
bleblue
brabrown
ge=yellow
gnagreen
gragray
lislilac
rsepink
rtered
sweblack
Eingerastet in vieviolet
Kammer=Nr. 1 40 241977 wsewhite
Engaged in
chamber No
| Verschiůsselungsstecker
Locking plug
i 14
EEFEREREFEEELE
ロロ ロビ ご ご こ ご ご コピ ロロ
どど らら ——
Ansicht Kabelseite
28
15
View cable side
