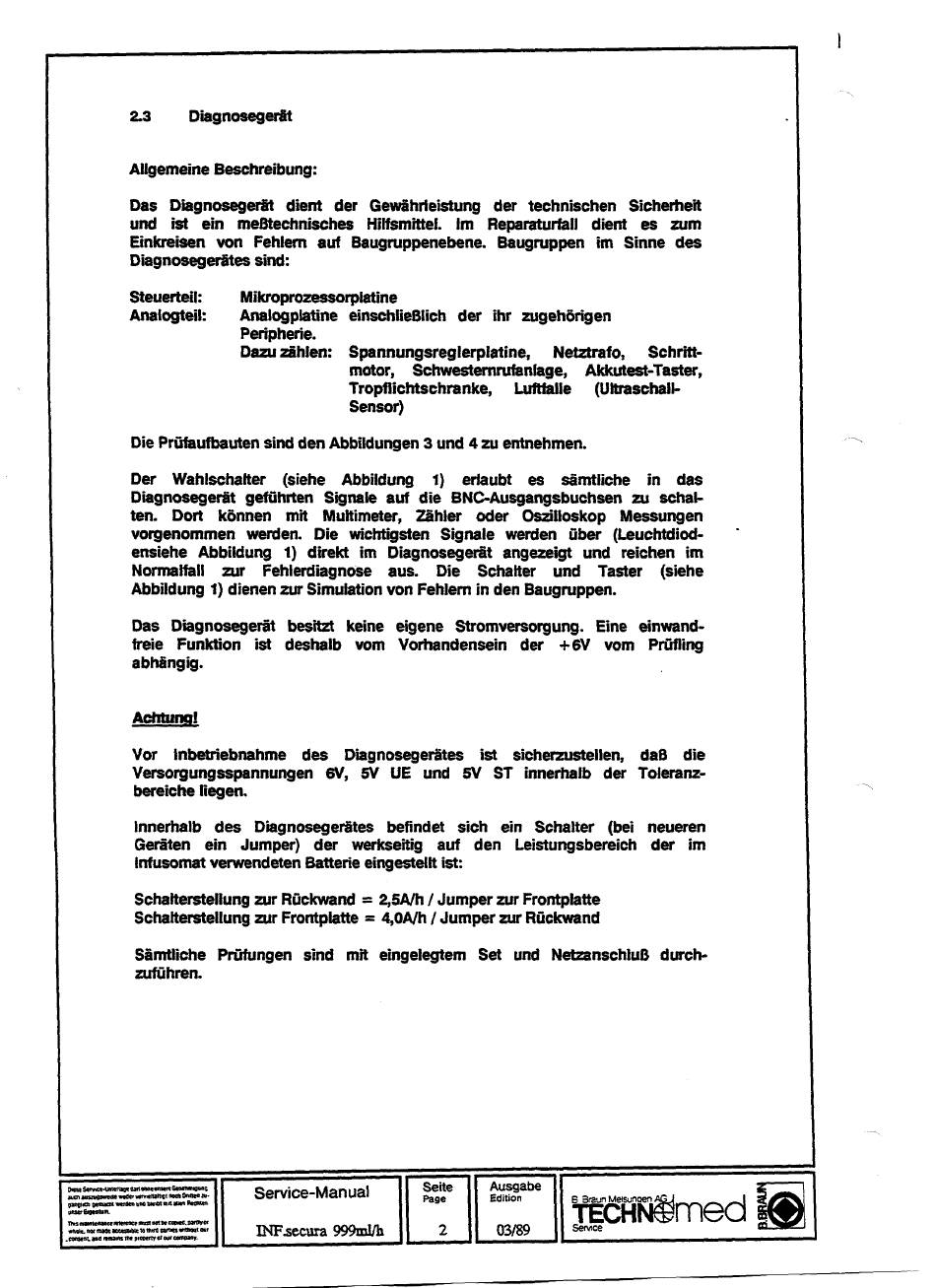

B. Braun INFUSOMAT-secura Reparaturanleitung Seite 53

2.3 Diagnosegerät
Allgemeine Beschreibung:
Das Diagnosegerät dient der Gewahrieistung der technischen Sicherheit
und ist ein meBtechnisches Hilfsmittel. im Reparaturfall dient es zum
Einkreisen von Fehlern auf Baugruppenebene. Baugruppen im Sinne des
Diagnosegerátes sind:
Steuerteil: Mikroprozessorplatine
Analogteil: Analogplatine einschiieBlich der ihr zugehdrigen
Peripherie.
Dazu zâhlen: Spannungsreglerplatine, Netztrafo, Schritt-
motor, Schwesternrufanfage, Akkutest-Taster,
Tropflichtschranke, Lufttalle (Ultraschall-
Sensor)
Die Prúfaufbauten sind den Abbildungen 3 und 4 zu entnehmen.
Der Wahlschalter (siehe Abbildung 1) erlaubt es sämtiiche in das
Diagnosegerat gefiihrten Signale auf die BNC-Ausgangsbuchsen zu schal-
ten. Dort kónnen mit Multimeter, Zahier oder Oszilloskop Messungen
vorgenommen werden. Die wichtigsten Signale werden über (Leuchtdiod-
ensiehe Abbildung 1) direkt im Diagnosegerát angezeigt und reichen im
Normalfall zur Fehierdiagnose aus. Die Schalter und Taster (siehe
Abbildung 1) dienen zur Simulation von Fehlern in den Baugruppen.
Das Diagnosegerat besitzt keine eigene Stromversorgung. Eine einwand-
freie Funktion ist deshalb vom Vorhandensein der +6V vom Prüfling
abhangig.
Achtung!
Vor inbetriebnahme des Diagnosegerätes ist sicherzustellen, daB die
Versorgungsspannungen 6V, 5V UE und 5V ST innerhalb der Toleranz-
bereiche liegen.
innerhalb des Diagnosegerátes befindet sich ein Schalter (bei neueren
Geráten ein Jumper) der werkseitig auf den Leistungsbereich der im
infusomat verwendeten Batterie eingestelk ist:
Schaltersteliung zur Růckwand = 2,5A/h / Jumper zur Frontplatte
Schalterstellung zur Frontplatte = 4,0A/h / Jumper zur Růckwand
Samtliche Prüfungen sind mit eingelegtem Set und NetzanschluB durch-
zufůhren.
