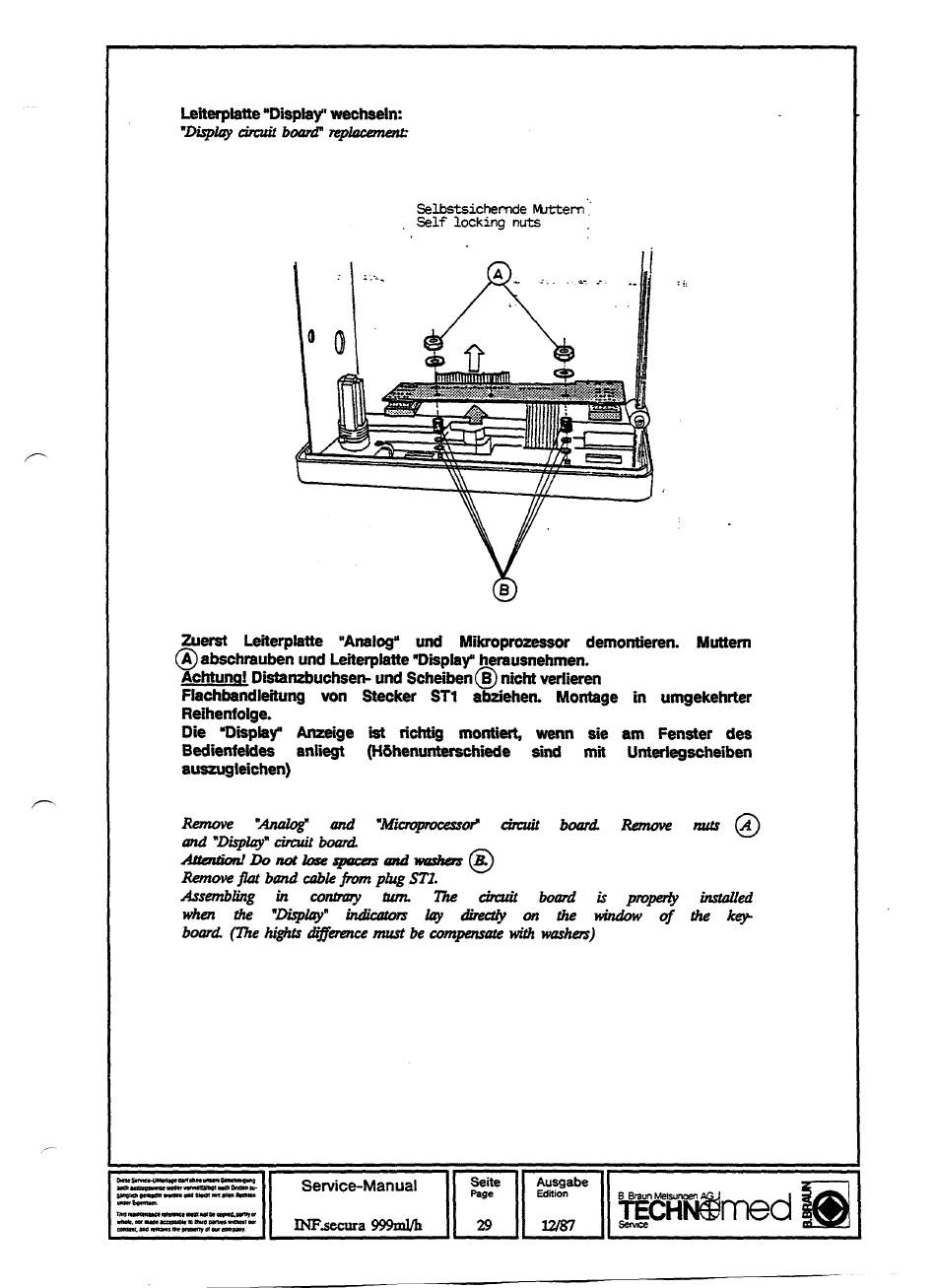

Leiterplatte "Display" wechsein:
"Display circuit board" replacement:
Selbstsichernde Muttern |
. Self locking nuts .
Zuerst Leiterplatte "Analog" und Mikroprozessor demontieren. Muttern
abschrauben und Leiterplatte "Display" herausnehmen.
Achtung! Distanzbuchsen- und Scheiben(B) nicht verlieren
Flachbandieitung von Stecker ST1 abziehen. Montage in umgekehrter
Reihenfoige.
Die "DisplaY Anzeige ist richtig montiert, wenn sie am Fenster des
Bedienfeldes anliegt (Hôhenunterschiede sind mit Unteriegscheiben
auszugleichen)
Remove "Analog" and "Microprocessor" circuit board. Remove nus (À)
and "Display" circuit board.
Attention! Do not lose spacers and washers
Remove flat band cable from plug ST1.
Assembling in contrary tum. The circuit board is properly installed
when the "Display" indicators lay directly on the window of the key-
board. (The hights difference must be compensate with washers)
