I
N
+
−
+
−
I
N
+
−
+
−
PHOENIX CONTACT GmbH & Co. KG • 32823 Blomberg • Germany • Phone: +49-(0) 5235-3-00
103382_de_01
PHOENIX CONTACT • P.O.Box 4100 • Harrisburg • PA 17111-0100 • USA • Phone: +717-944-1300
I
N
+
−
Σ
= I
N
−
+
I
N
+
−
Σ
= 2 x I
−
+
www.phoenixcontact.com

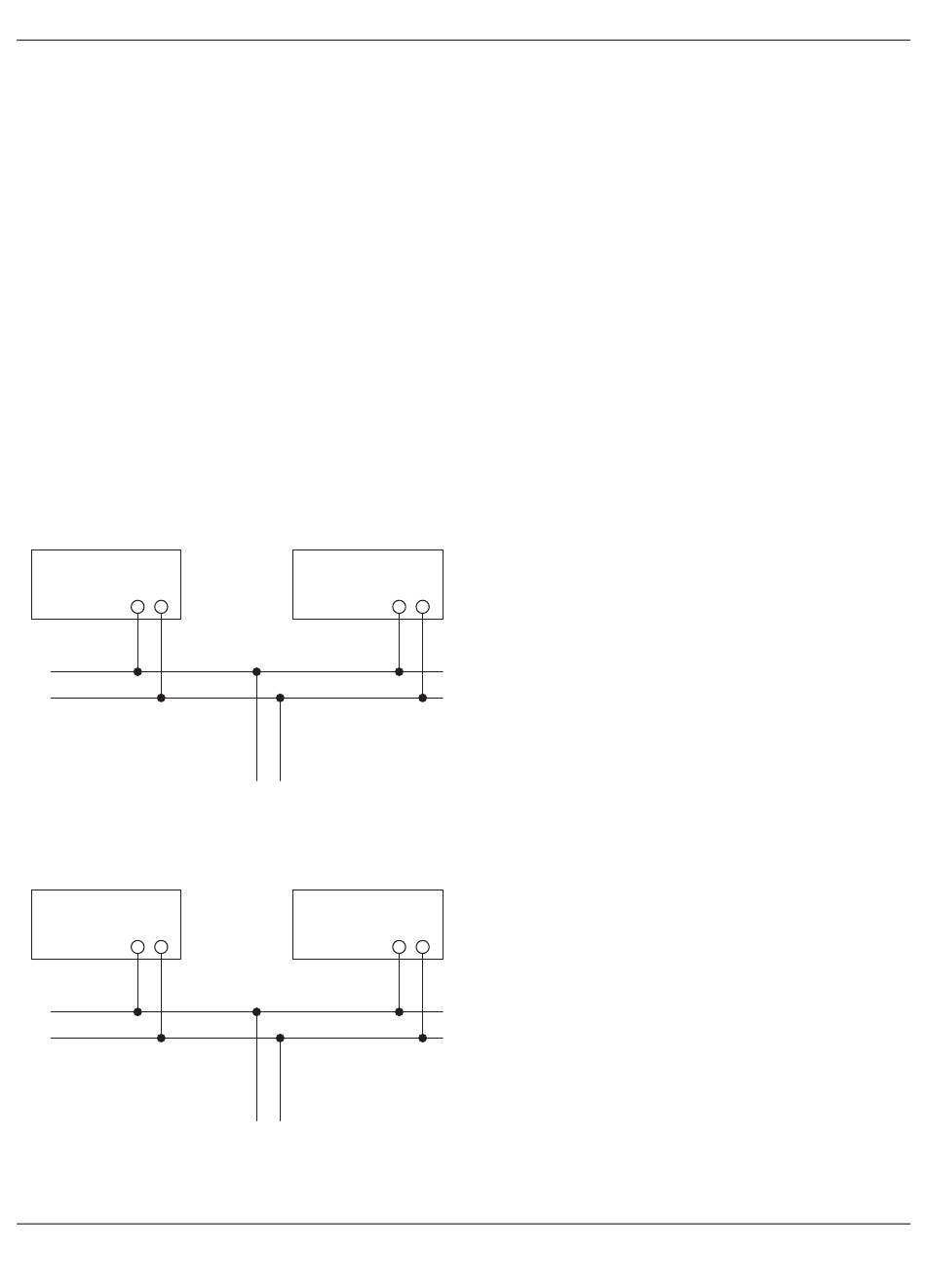

Parallelbetrieb
Typgleiche Geräte können sowohl zur Redundanz als auch
zur Leistungserhöhung parallelgeschaltet werden. Im Liefer-
zustand ist dazu kein weiterer Abgleich erforderlich.
Wird eine Justierung der Ausgangsspannung durchgeführt,
so wird eine gleichmäßige Stromaufteilung durch eine exakte
Einstellung sämtlicher parallel betriebener Stromversorgun-
gen auf eine gleiche Ausgangsspannung gewährleistet.
Für eine symmetrische Stromaufteilung empfehlen wir, alle
Kabelverbindungen von der Stromversorgung zu einer Sam-
melschiene in gleicher Länge und mit gleichem Leiterquer-
schnitt auszuführen!
Systembedingt sollte bei der Parallelschaltung von mehr als
zwei Stromversorgungen eine Schutzbeschaltung an jedem
einzelnen Geräteausgang installiert werden (z. B. Entkoppel-
diode oder DC-Sicherung). Somit werden bei einem sekun-
dären Gerätedefekt hohe rückwärtsgespeiste Ströme ver-
mieden.
Redundanzbetrieb
Redundante Schaltungen eignen sich zur Versorgung von
Anlagen, die besonders hohe Anforderungen an die Be-
triebssicherheit stellen. Kommt es im Primärkreis der ersten
Stromversorgung zu einem Defekt, so übernimmt automa-
tisch das zweite Gerät unterbrechungsfrei die vollständige
Stromversorgung und umgekehrt. Zu diesem Zweck werden
die parallel zu schaltenden Stromversorgungen so dimensio-
niert, dass der Gesamtstrombedarf aller Verbraucher von
einer Stromversorgung vollständig abgedeckt werden kann.
100 % Redundanz erfordert externe Entkoppeldioden
(QUINT-DIODE/40, Art.-Nr. 2938963)!
Leistungserhöhung
Bei n parallel geschalteten Geräten kann der Ausgangsstrom
auf n x I
erhöht werden. Die Parallelschaltung zur Leistungs-
N
erhöhung findet ihren Einsatz bei der Erweiterung bestehen-
der Anlagen. Es wird eine Parallelschaltung empfohlen, wenn
die Stromversorgung nicht den Strombedarf des leistungs-
stärksten Verbrauchers abdeckt. Ansonsten sollten die Ver-
braucher auf voneinander unabhängige Einzelgeräte aufge-
teilt werden. Es können maximal fünf Geräte
parallelgeschaltet werden!
N
QUINT-PS/ 1AC/12DC/15
14
