können Sie die Bodenplatte im Inneren des Gehäuses oder des Sockels installieren. Die Abmessungen der Kabeleinführungsplatte
finden Sie in 9.8.1 Außenabmessungen E1h
Vorgehensweise
1. Brechen Sie die Kabeleinführungsöffnungen in der Kabeleinführungsplatte mit einer Blechstanze aus.
2.
Führen Sie die Kabeleinführungsplatte auf eine der folgenden Weisen ein:
- Um die Kabeleinführungsplatte durch den Sockel einzuführen, schieben Sie die Kabeleinführungsplatte durch den
Schlitz (4) auf der Vorderseite des Sockels ein.
- Um die Kabeleinführungsplatte durch das Gehäuse einzuführen, bringen Sie die Kabeleinführungsplatte in einen Win-
kel, dass sie unter die Schlitzwinkel geschoben werden kann.
3. Richten Sie die Stifte auf der Kabeleinführungsplatte an den Bohrungen im Sockel aus und befestigen Sie sie mit 10 M5-
Sechskantmuttern (2).
4. Ziehen Sie jede Sechskantmutter mit einem Anzugsmoment von 2,3 Nm (20 in-lb) fest.
Beispiel
1
2

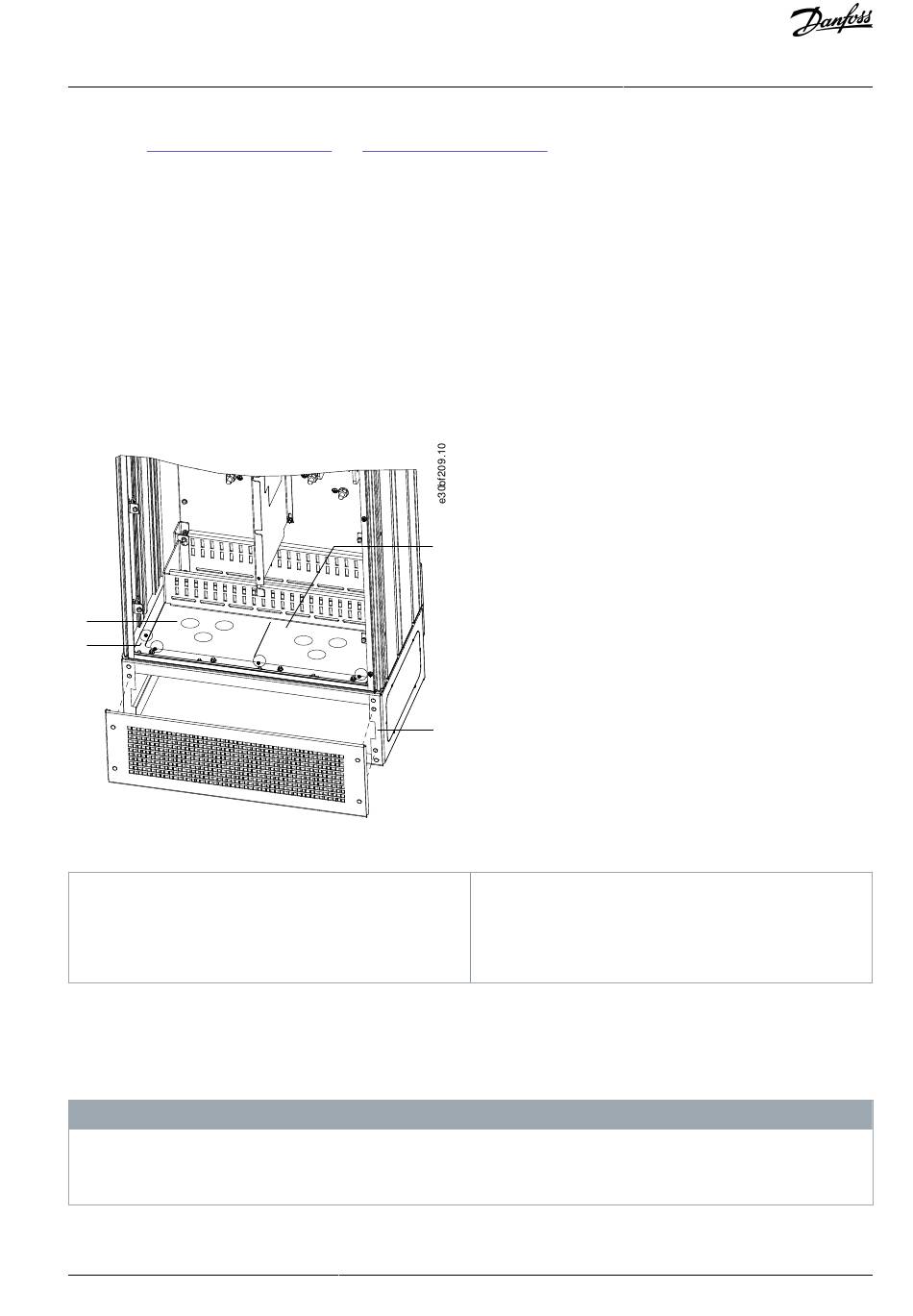

Abbildung 13: Installation der Kabeleinführungsplatte
1 Kabeleinführungsöffnung
2 M5-Sechskantmutter
3 Kabeleinführungsplatte

4.10 E3h/E4h Mechanische Installation

Die Bauformen E3h und E4h sind für die Wandmontage oder die Montage auf einer Montageplatte in einem Gehäuse bestimmt.
Eine Kunststoffkabeleinführungsplatte ist im Gehäuse installiert. Sie verhindert den unbeabsichtigten Zugriff auf die Klemmen in
einem Gehäuse der Schutzart IP20.
RÜCKSPEISUNGS-/ZWISCHENKREISKOPPLUNGSOPTION
Bedingt durch die herausgeführten Anschlüsse oben am Gehäuse haben Geräte mit einer Rückspeisungs-/Zwischenkreiskop-
plungsoption die Schutzart IP00.

4.10.1 Anbringen des E3h/E4h an einer Montageplatte oder der Wand
