vacon • 26
4.3

Beschreibung der Klemmen

Die folgenden Abbildungen beschreiben die Leistungsklemmen und die typischen Anschlüsse bei
®
VACON 20X-Umrichtern.
4.3.1 Leistungsanschlüsse MU2, dreiphasige Version
AC Netzteil
Einzel-oder
Drei Phasen
Tabelle 10. Beschreibung der VACON
Klemme
L1
L2
L3
U/T1
V/T2
W/T3
4
3AC
Motor

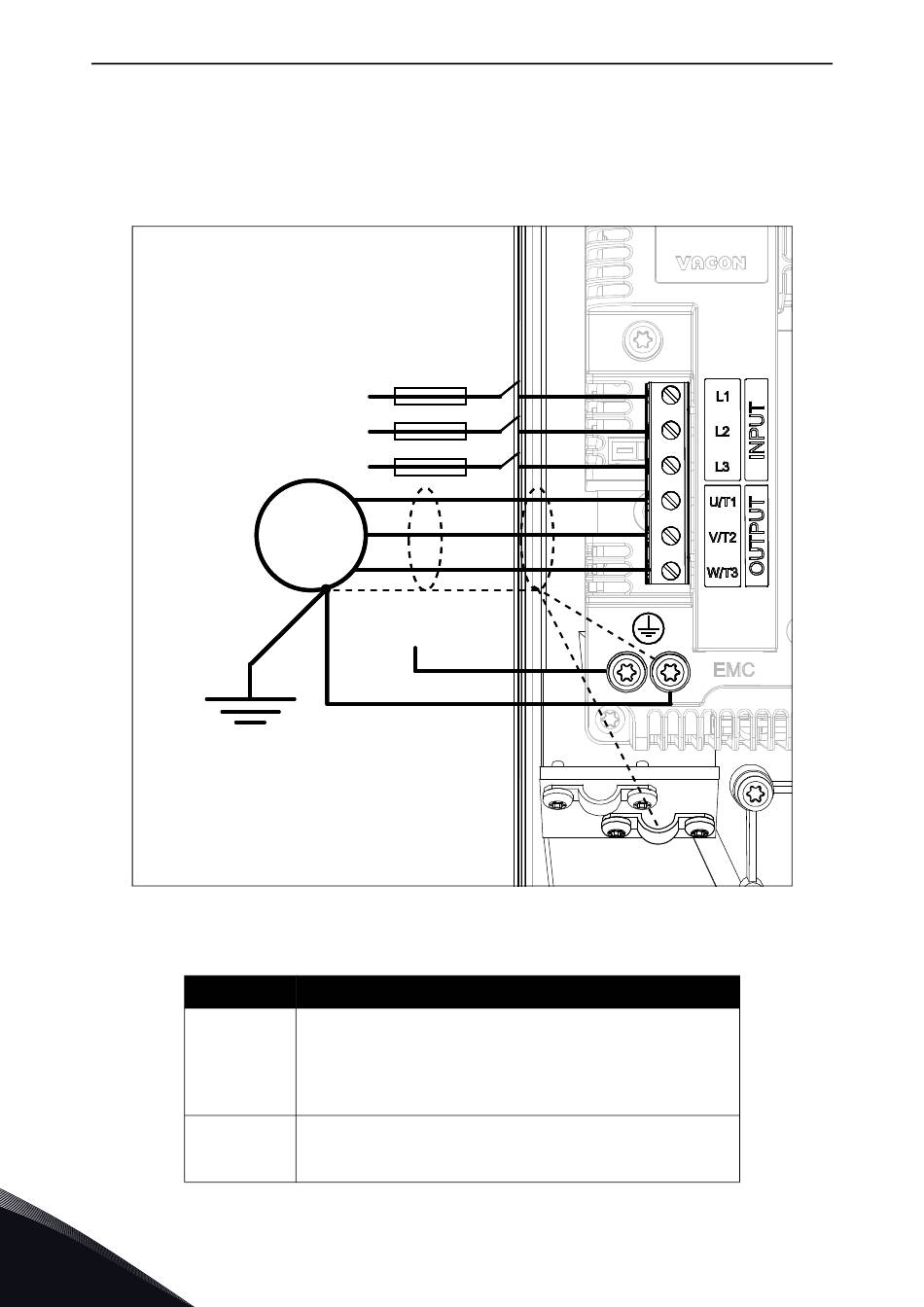

Abbildung 18. Leistungsanschlüsse MU2, dreiphasige Version.
Beschreibung
Diese Klemmen sind die Eingangsanschlüsse für
die Spannungsversorgung. 230-VAC-Modelle können
über eine einphasige Spannung mit Anschluss an die
Klemmen L1 und L2 versorgt werden (mit einer
Leistungsabminderung von 50 %).
Diese Klemmen sind für Motoranschlüsse vorgesehen.
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
PES
PE PE
®
20X MU2 Leistungsklemmen.
Netzanschlüsse
PES
