6.1.2
Diagnosedaten
Die folgende Abbildung zeigt die IP-Konfiguration für die Ethernet-Kommunikation so-
wie die Diagnosedaten rechts auf der PROFINET IO-Diagnoseseite. Die angegebe-
nen Werte sind typische Werte im Status OPERATE.

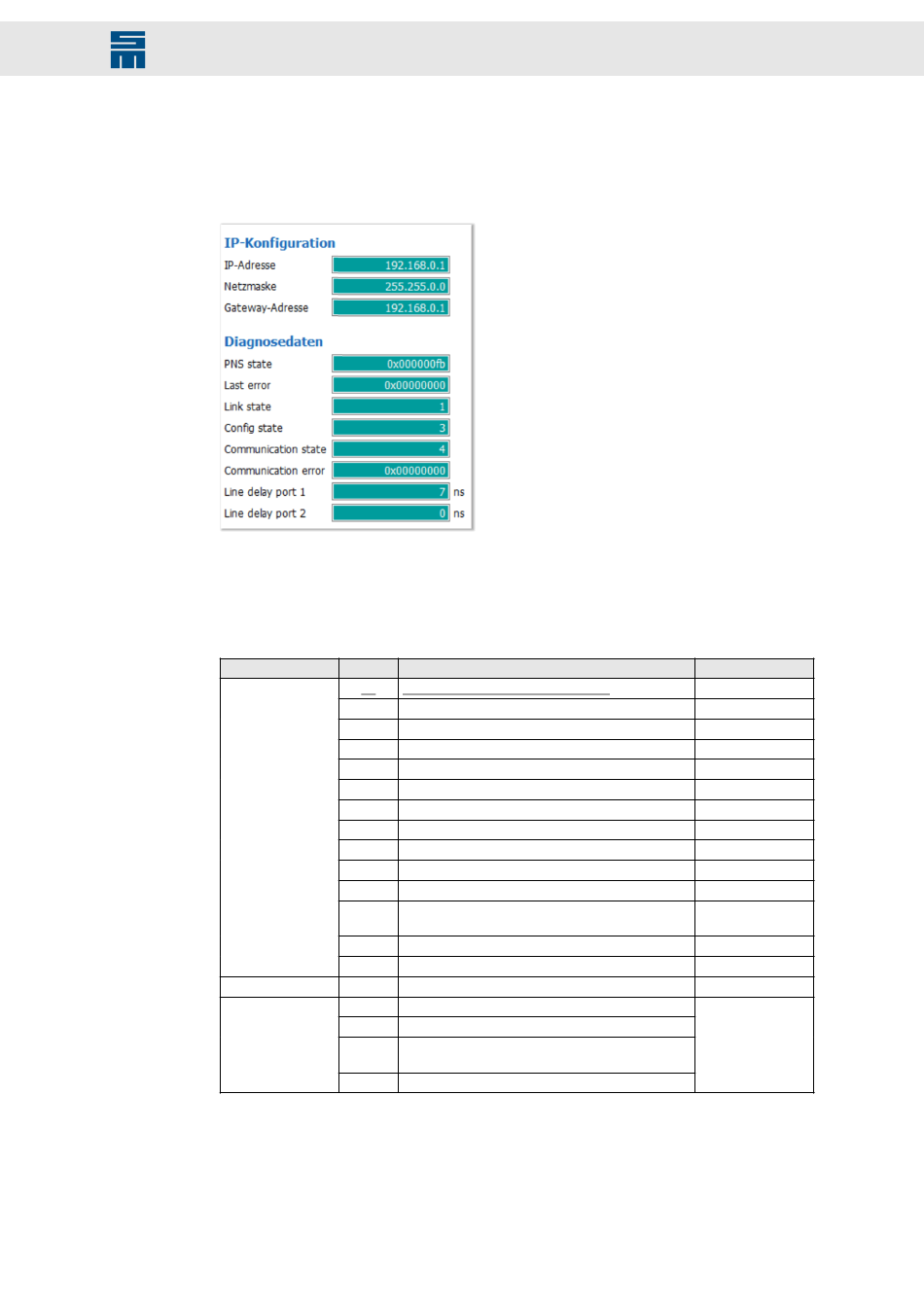

Abb. 32: IP-Konfiguration und Diagnosedaten
Die Daten sind in den folgenden Objekten hinterlegt.
Objekt 154 (0x009A) Diagnosedaten
Die Diagnosedaten setzen sich aus 8 Werten mit je 4 Byte zusammen:
Variable
PNS state
Last error
Link state
Antriebsverstärker SD4x - PROFINET IO-Anbindung
Wert
Beschreibung
Bit
Status des Protokollstacks im NetX90
0
Geräteinformationen sind eingestellt
1
PROFINET-Stack ist gestartet
2
Reserviert
3
Mindestens eine API ist präsent
4
Modul 0 ist vorhanden
5
Modul 0 und Submodul 1 sind vorhanden
6
Netzwerkkommunikation ist erlaubt
7
Netzwerkkommunikation ist aktiviert
8
Konfiguration ist gelockt
9
Fataler Fehler ist aufgetreten
10
Diagnosedaten mit schwerwiegendem Fehler vor-
handen
11
Wartungserforderlicher Datensatz existiert
12
Wartungsanforderungsdatensatz existiert
Anzeige des letzten Fehlers
0
Keine Information vorhanden
1
Physikalischer Link arbeitet korrekt
2
Physikalischer Link arbeitet mit niedriger Geschwin-
digkeit
3
Kein Physikalischer Link vorhanden
Diagnose
Beispielwert
0x000000FB
1
1
0
1
1
1
1
1
0
0
0
0
0
0x00000000
0x00000001
59
