Diagnose
6.1
Diagnose in drivemaster4
In der drivemaster4-Oberfläche werden auf der Seite „Diagnose → Feldbus" unter dem
Reiter „PROFINET IO" die übertragenen Telegramme zwischen dem Antrieb und der
SPS dargestellt.
Zusätzlich finden Sie die IP-Konfiguration sowie Diagnosedaten rechts auf der Seite.
6.1.1
Telegramme
Die folgende Abbildung zeigt die protokollierten Telegramme auf der PROFINET IO-
Diagnoseseite.

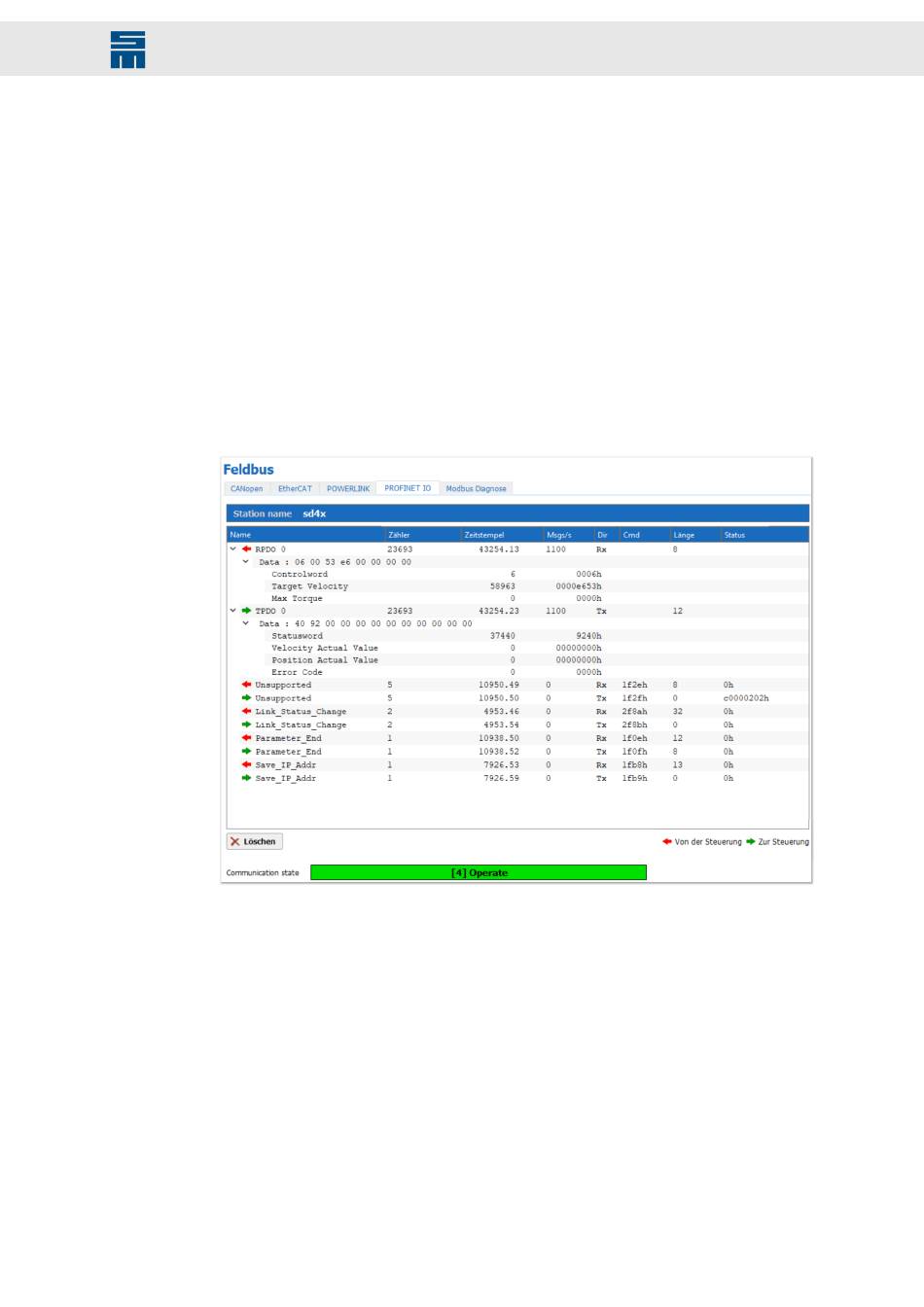

Abb. 30: PROFINET IO-Busaktivitäten
Station Name
Die obere Zeile gibt den PROFINET IO-Stationsnamen an. Der Stationsname ist im fol-
genden Objekt hinterlegt:
Objekt 155 (0x009B) Station Name
Der Stationsname setzt sich wie folgt zusammen:
▶
Längenangabe des aktuellen Stationsnamens: 2 Byte
▶
Stationsname im ASCII-Format: max. 240 Byte
Beispiel:
▶
Datenlänge des Stationsnamens: 4 Byte
▶
Stationsname: sd4x
Antriebsverstärker SD4x - PROFINET IO-Anbindung
