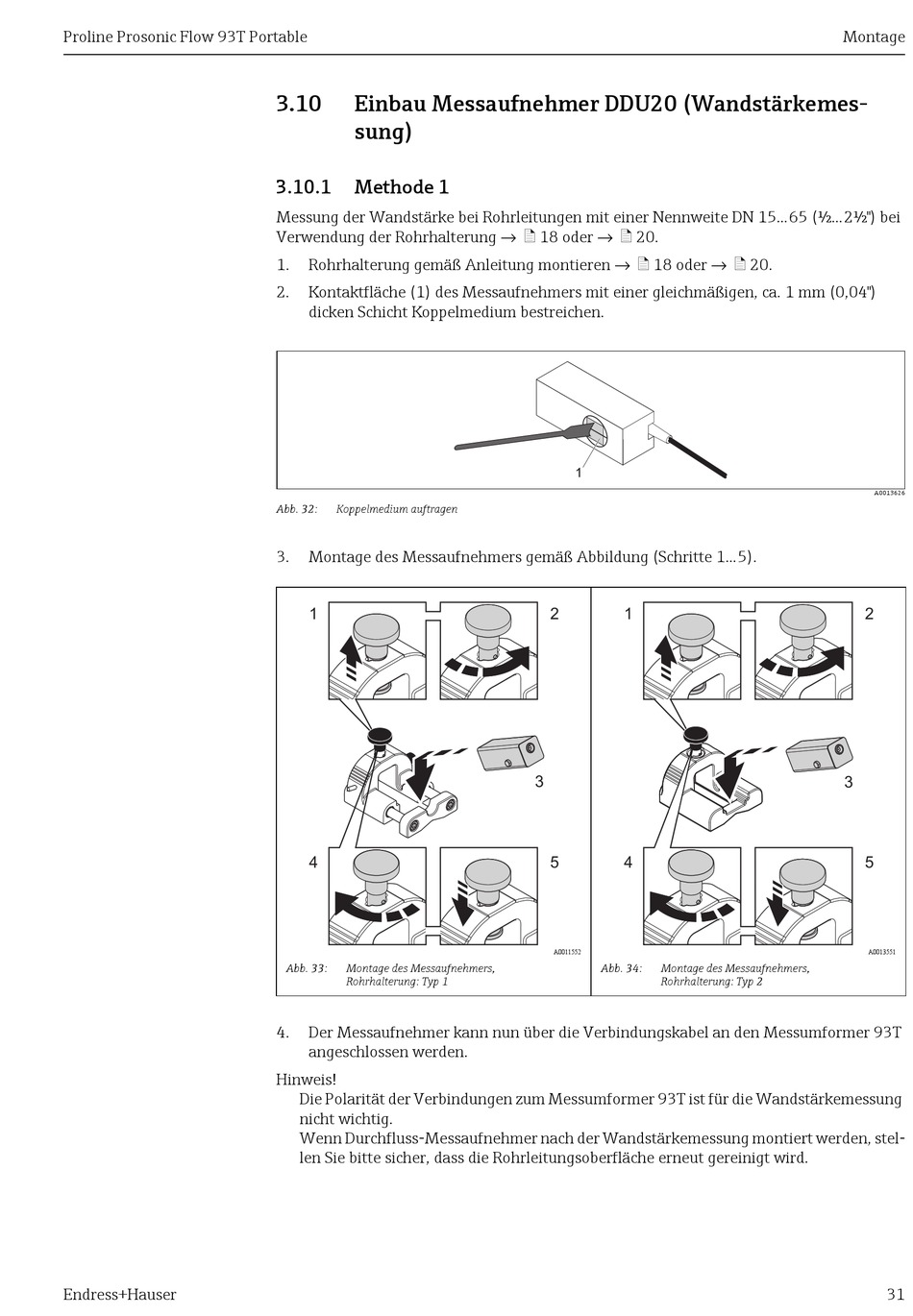

3.10 Einbau Messaufnehmer DDU20 (Wandstärkemes-
sung)
3.10.1 Methode 1
Messung der Wandstärke bei Rohrleitungen mit einer Nennweite DN 15...65 (½...2½") bei
Verwendung der Rohrhalterung → ä 18 oder → ä 20.
1. Rohrhalterung gemäß Anleitung montieren → ä 18 oder → ä 20.
2. Kontaktfläche (1) des Messaufnehmers mit einer gleichmäßigen, ca. 1 mm (0,04")
dicken Schicht Koppelmedium bestreichen.
Abb. 32: Koppelmedium auftragen
3. Montage des Messaufnehmers gemäß Abbildung (Schritte 1...5).
1
4
Abb. 33: Montage des Messaufnehmers,
Rohrhalterung: Typ 1
4. Der Messaufnehmer kann nun über die Verbindungskabel an den Messumformer 93T
angeschlossen werden.
Hinweis!
Die Polarität der Verbindungen zum Messumformer 93T ist für die Wandstärkemessung
nicht wichtig.
Wenn Durchfluss-Messaufnehmer nach der Wandstärkemessung montiert werden, stel-
len Sie bitte sicher, dass die Rohrleitungsoberfläche erneut gereinigt wird.
1
2 1
3
5 4
A0011552
Abb. 34: Montage des Messaufnehmers,
Rohrhalterung: Typ 2
