Montage
26

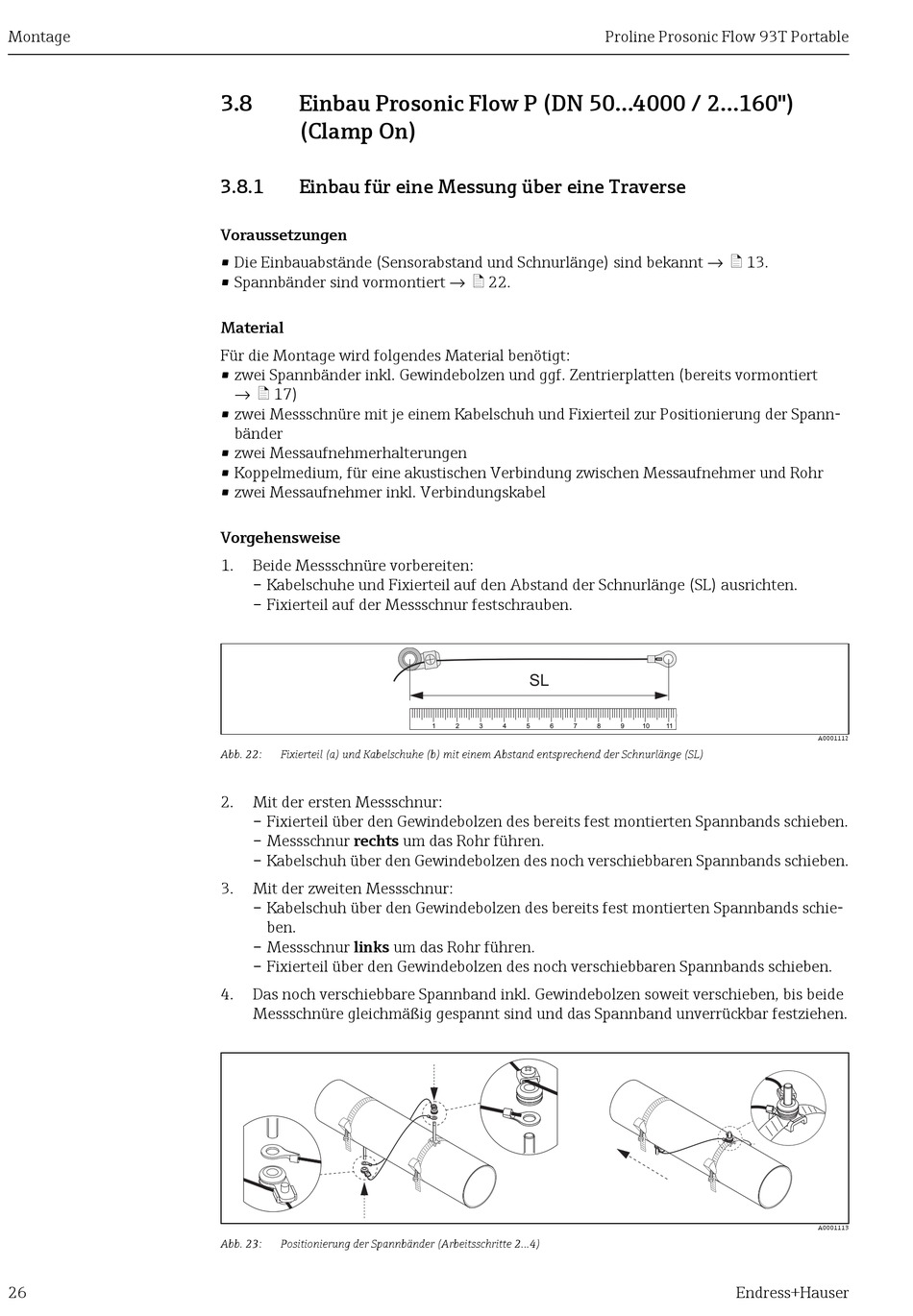

3.8 Einbau Prosonic Flow P (DN 50...4000 / 2...160")
(Clamp On)
3.8.1 Einbau für eine Messung über eine Traverse
Voraussetzungen
• Die Einbauabstände (Sensorabstand und Schnurlänge) sind bekannt → ä 13.
• Spannbänder sind vormontiert → ä 22.
Material
Für die Montage wird folgendes Material benötigt:
• zwei Spannbänder inkl. Gewindebolzen und ggf. Zentrierplatten (bereits vormontiert
→ ä 17)
• zwei Messschnüre mit je einem Kabelschuh und Fixierteil zur Positionierung der Spann-
bänder
• zwei Messaufnehmerhalterungen
• Koppelmedium, für eine akustischen Verbindung zwischen Messaufnehmer und Rohr
• zwei Messaufnehmer inkl. Verbindungskabel
Vorgehensweise
1. Beide Messschnüre vorbereiten:
– Kabelschuhe und Fixierteil auf den Abstand der Schnurlänge (SL) ausrichten.
– Fixierteil auf der Messschnur festschrauben.
Abb. 22: Fixierteil (a) und Kabelschuhe (b) mit einem Abstand entsprechend der Schnurlänge (SL)
2. Mit der ersten Messschnur:
– Fixierteil über den Gewindebolzen des bereits fest montierten Spannbands schieben.
– Messschnur rechts um das Rohr führen.
– Kabelschuh über den Gewindebolzen des noch verschiebbaren Spannbands schieben.
3. Mit der zweiten Messschnur:
– Kabelschuh über den Gewindebolzen des bereits fest montierten Spannbands schie-
ben.
– Messschnur links um das Rohr führen.
– Fixierteil über den Gewindebolzen des noch verschiebbaren Spannbands schieben.
4. Das noch verschiebbare Spannband inkl. Gewindebolzen soweit verschieben, bis beide
Messschnüre gleichmäßig gespannt sind und das Spannband unverrückbar festziehen.
Abb. 23: Positionierung der Spannbänder (Arbeitsschritte 2...4)
SL
1 2 3 4 5 6 7 8
