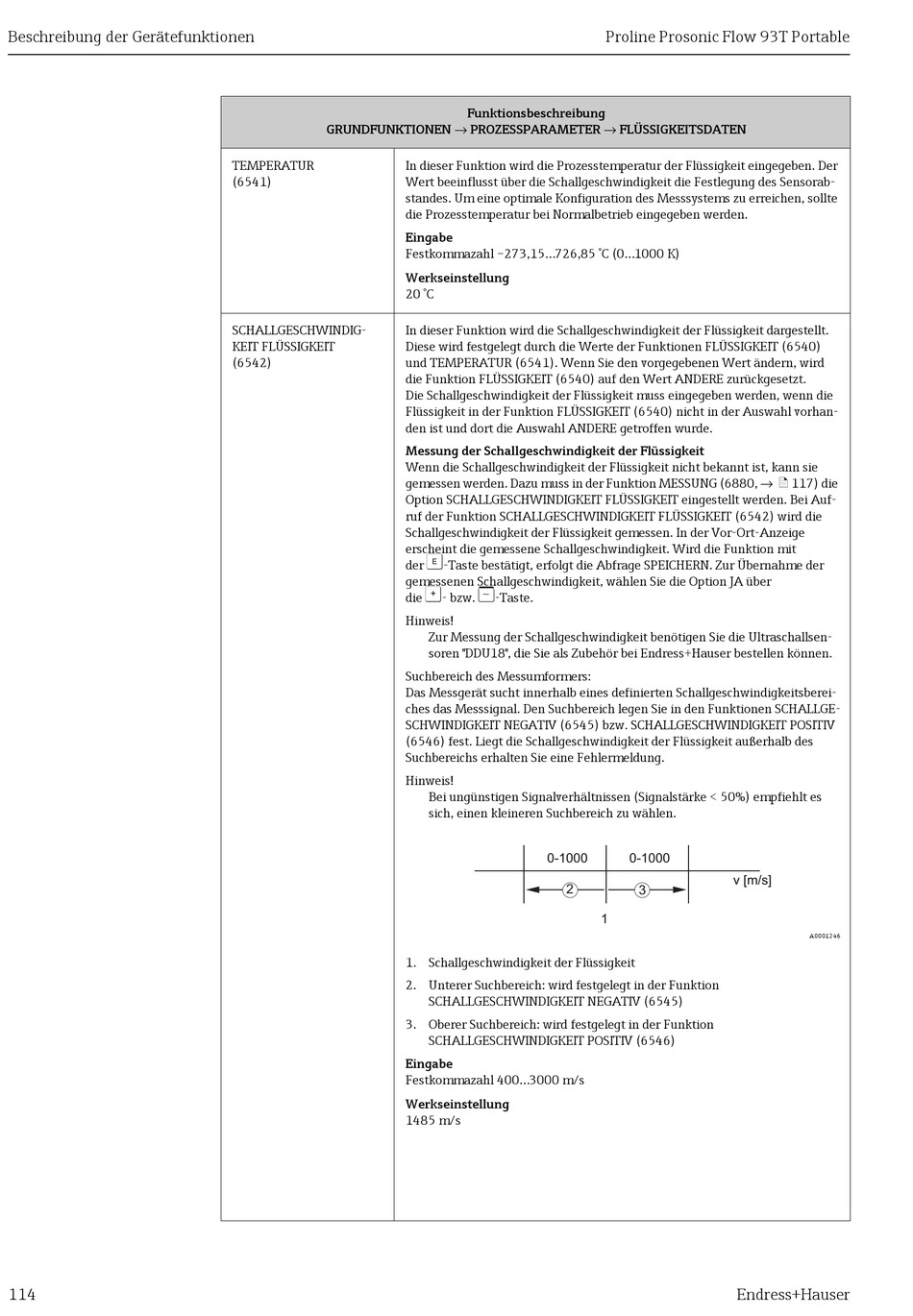

Beschreibung der Gerätefunktionen
114
GRUNDFUNKTIONEN → PROZESSPARAMETER → FLÜSSIGKEITSDATEN
TEMPERATUR
(6541)
SCHALLGESCHWINDIG-
KEIT FLÜSSIGKEIT
(6542)
Funktionsbeschreibung
In dieser Funktion wird die Prozesstemperatur der Flüssigkeit eingegeben. Der
Wert beeinflusst über die Schallgeschwindigkeit die Festlegung des Sensorab-
standes. Um eine optimale Konfiguration des Messsystems zu erreichen, sollte
die Prozesstemperatur bei Normalbetrieb eingegeben werden.
Eingabe
Festkommazahl –273,15...726,85 °C (0...1000 K)
Werkseinstellung
20 °C
In dieser Funktion wird die Schallgeschwindigkeit der Flüssigkeit dargestellt.
Diese wird festgelegt durch die Werte der Funktionen FLÜSSIGKEIT (6540)
und TEMPERATUR (6541). Wenn Sie den vorgegebenen Wert ändern, wird
die Funktion FLÜSSIGKEIT (6540) auf den Wert ANDERE zurückgesetzt.
Die Schallgeschwindigkeit der Flüssigkeit muss eingegeben werden, wenn die
Flüssigkeit in der Funktion FLÜSSIGKEIT (6540) nicht in der Auswahl vorhan-
den ist und dort die Auswahl ANDERE getroffen wurde.
Messung der Schallgeschwindigkeit der Flüssigkeit
Wenn die Schallgeschwindigkeit der Flüssigkeit nicht bekannt ist, kann sie
gemessen werden. Dazu muss in der Funktion MESSUNG (6880, → ä 117) die
Option SCHALLGESCHWINDIGKEIT FLÜSSIGKEIT eingestellt werden. Bei Auf-
ruf der Funktion SCHALLGESCHWINDIGKEIT FLÜSSIGKEIT (6542) wird die
Schallgeschwindigkeit der Flüssigkeit gemessen. In der Vor-Ort-Anzeige
erscheint die gemessene Schallgeschwindigkeit. Wird die Funktion mit
F
der -Taste bestätigt, erfolgt die Abfrage SPEICHERN. Zur Übernahme der
gemessenen Schallgeschwindigkeit, wählen Sie die Option JA über
O S
die - bzw. -Taste.
Hinweis!
Zur Messung der Schallgeschwindigkeit benötigen Sie die Ultraschallsen-
soren "DDU18", die Sie als Zubehör bei Endress+Hauser bestellen können.
Suchbereich des Messumformers:
Das Messgerät sucht innerhalb eines definierten Schallgeschwindigkeitsberei-
ches das Messsignal. Den Suchbereich legen Sie in den Funktionen SCHALLGE-
SCHWINDIGKEIT NEGATIV (6545) bzw. SCHALLGESCHWINDIGKEIT POSITIV
(6546) fest. Liegt die Schallgeschwindigkeit der Flüssigkeit außerhalb des
Suchbereichs erhalten Sie eine Fehlermeldung.
Hinweis!
Bei ungünstigen Signalverhältnissen (Signalstärke < 50%) empfiehlt es
sich, einen kleineren Suchbereich zu wählen.
0-1000
2
1. Schallgeschwindigkeit der Flüssigkeit
2. Unterer Suchbereich: wird festgelegt in der Funktion

SCHALLGESCHWINDIGKEIT NEGATIV (6545)

3. Oberer Suchbereich: wird festgelegt in der Funktion

SCHALLGESCHWINDIGKEIT POSITIV (6546)

Eingabe
Festkommazahl 400...3000 m/s
Werkseinstellung
1485 m/s
Proline Prosonic Flow 93T Portable
0-1000
v [m/s]
3
1
Endress+Hauser
A0001246
