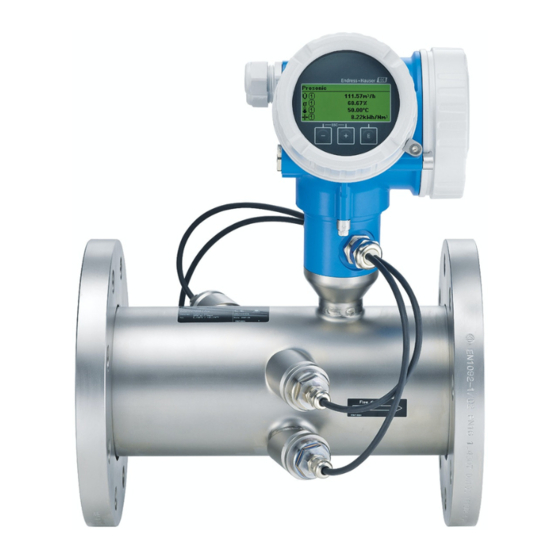

Seite 1 Products Solutions Services BA01031D/06/DE/03.15 71283620 Gültig ab Version 01.02.zz (Gerätefirmware) Betriebsanleitung Proline Prosonic Flow B 200 HART Ultraschalllaufzeit-Durchflussmessgerät...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Proline Prosonic Flow B 200 HART Inhaltsverzeichnis Inhaltsverzeichnis 6.2.5 Anzeigemodul drehen ... . 21 Hinweise zum Dokument ... . 5 Montagekontrolle .
Seite 4 10.5 Erweiterte Einstellungen ....82 13.3 Endress+Hauser Dienstleistungen ..10.5.1 Summenzähler konfigurieren ..83 10.5.2 Weitere Anzeigenkonfigurationen...
Seite 5: Hinweise Zum Dokument
Proline Prosonic Flow B 200 HART Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 6: Symbole Für Informationstypen
Teil des Lieferumfangs!) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode →  146...
Seite 7: Standarddokumentation
Bestandteil der Dokumentation zum Gerät. Eingetragene Marken ® HART Eingetragene Marke der HART Communication Foundation, Austin, USA Applicator ® , FieldCare ® , Field Xpert , HistoROM ® , Heartbeat Technology Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe Endress+Hauser...
Seite 8: Grundlegende Sicherheitshin
Grundlegende Sicherheitshinweise Proline Prosonic Flow B 200 HART Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht ‣...
Seite 9: Restrisiken
Grundlegende Sicherheitshinweise Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 10: It-Sicherheit
Grundlegende Sicherheitshinweise Proline Prosonic Flow B 200 HART IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen.
Seite 11: Produktbeschreibung
Proline Prosonic Flow B 200 HART Produktbeschreibung Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau A0016199  1 Wichtige Komponenten eines Messgeräts Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen Messumformergehäuse...
Seite 12: Warenannahme Und Produktidenti
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  12. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung:...
Seite 13: Messumformer-Typenschild
Proline Prosonic Flow B 200 HART Warenannahme und Produktidentifizierung 4.2.1 Messumformer-Typenschild 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Patents Date: 322540-0001 A0013906  2 Beispiel für ein Messumformer-Typenschild Herstellungsort Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext.
Seite 14: Messaufnehmer-Typenschild
Warenannahme und Produktidentifizierung Proline Prosonic Flow B 200 HART 4.2.2 Messaufnehmer-Typenschild 3 4 5 Order code: Ser.No.: Ext. ord. cd.: ptest= pnom = PS = Materials: Date: A0016420  3 Beispiel für 1. Messaufnehmer-Typenschild Herstellungsort Name des Messaufnehmers Bestellcode (Order code) Seriennummer (Ser.
Seite 15: Lagerung Und Transport
Proline Prosonic Flow B 200 HART Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: • Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. • Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzun- gen im Messrohr.
Seite 16: Messgeräte Mit Hebeösen
Lagerung und Transport Proline Prosonic Flow B 200 HART 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 17: Montage
Proline Prosonic Flow B 200 HART Montage Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erfor- derlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 6.1.1 Montageposition Montageort A0015543 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Seite 18: Ein- Und Auslaufstrecken
Montage Proline Prosonic Flow B 200 HART Einbaulage Kompaktausführung Horizontale Einbaulage Messumfor- merkopf unten * A0015590 Horizontale Einbaulage Messumfor- merkopf seitlich A0015592 * Die horizontale Ausrichtung der Wandler darf nur um max. ±3° abweichen. –3° 0° +3° –3° 0° +3°...
Seite 19: Anforderungen Aus Umgebung Und Prozess
Proline Prosonic Flow B 200 HART Montage Zweipfadausführung: DN 100…200 (4…8") 10 × DN 3 × DN 10 × DN 3 × DN 10 × DN 3 × DN 10 × DN 3 × DN A0015553  5 Zweipfadausführung: Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen 90°-Krümmer oder T-Stück...
Seite 20: Messgerät Montieren
Montage Proline Prosonic Flow B 200 HART Wärmeisolation Für eine optimale Temperatur- und Methananteilsmessung (Bestellmerkmal "Sensoraus- führung", Option 2 "Volumendurchfluss + Biogas-Analyse") darauf achten, dass im Bereich des Messaufnehmers weder Wärmezufuhr noch -verlust stattfinden kann. Dies kann durch Installation einer Wärmeisolation sichergestellt werden.
Seite 21: Anzeigemodul Drehen
Proline Prosonic Flow B 200 HART Montage max. 350° 8 mm 8 mm A0013713 1. Befestigungsschraube lösen. 2. Gehäuse in die gewünschte Position drehen. 3. Befestigungsschraube fest anziehen. 6.2.5 Anzeigemodul drehen Um die Ablesbar- und Bedienbarkeit zu erleichtern kann das Anzeigemodul gedreht wer- den.
Seite 22: Montagekontrolle
Montage Proline Prosonic Flow B 200 HART Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur →  138  • Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven") • Umgebungstemperatur →  19 •...
Seite 23: Elektrischer Anschluss
Proline Prosonic Flow B 200 HART Elektrischer Anschluss Elektrischer Anschluss Das Messgerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Mess- gerät einen Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung leicht vom Netz getrennt werden kann. Anschlussbedingungen 7.1.1 Benötigtes Werkzeug •...
Seite 24: Klemmenbelegung
Elektrischer Anschluss Proline Prosonic Flow B 200 HART 7.1.3 Klemmenbelegung Messumformer Anschlussvariante 4-20 mA HART mit weiteren Ein- und Ausgängen A0020738 A0020739 Maximale Anzahl an Klemmen Maximale Anzahl an Klemmen bei Bestellmerkmal Klemmen 1…6: "Zubehör montiert", Option NA: Überspannungs- ohne integrierten Überspannungsschutz schutz •...
Seite 25: Messgerät Vorbereiten
Proline Prosonic Flow B 200 HART Elektrischer Anschluss Minimale Maximale Bestellmerkmal "Ausgang" Klemmenspannung Klemmenspannung Option C : 4-20 mA HART + 4-20 mA analog • Bei 4 mA: ≥ DC 16 V DC 30 V • Bei 20 mA: ≥ DC 12 V Option D: 4-20 mA HART, Impuls-/ Frequenz-/ ≥...
Seite 26: Messgerät Anschließen
Elektrischer Anschluss Proline Prosonic Flow B 200 HART HINWEIS Mangelnde Gehäusedichtheit! Aufheben der Funktionstüchtigkeit des Messgeräts möglich. ‣ Passende, der Schutzart entsprechende Kabelverschraubungen verwenden. Wenn Messgerät ohne Kabelverschraubungen ausgeliefert wird: Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen . 3. Wenn Messgerät mit Kabelverschraubungen ausgeliefert wird: Kabelspezifikation beachten .
Seite 27: Potenzialausgleich Sicherstellen
Proline Prosonic Flow B 200 HART Elektrischer Anschluss 6. Kabelverschraubungen fest anziehen. WARNUNG Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! ‣ Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer Trockenschmierung beschichtet. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen. Kabel entfernen 3 (0.12)
Seite 28: Spezielle Anschlusshinweise
Elektrischer Anschluss Proline Prosonic Flow B 200 HART Spezielle Anschlusshinweise 7.3.1 Anschlussbeispiele Stromausgang 4-20 mA HART 4...20 mA A0015511  6 Anschlussbeispiel für Stromausgang 4-20 mA HART (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung mit integriertem Widerstand für HART-Kommunikation (≥ 250 Ω) (z.B.
Seite 29: Stromeingang
Proline Prosonic Flow B 200 HART Elektrischer Anschluss Impuls-/Frequenzausgang – – 12345 A0016801  8 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  131 Schaltausgang A0016802  9 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →...
Seite 30: Hart-Eingang
Elektrischer Anschluss Proline Prosonic Flow B 200 HART HART-Eingang 4...20 mA – – – – – – A0016029  11 Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus" Automatisierungssystem mit HART-Ausgang (z.B. SPS) Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten →  25 Speisetrenner für Spannungsversorgung (z.B.
Seite 31: Anschlusskontrolle
Proline Prosonic Flow B 200 HART Elektrischer Anschluss Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?  Erfüllen die verwendeten Kabel die Anforderungen ?  Sind die montierten Kabel von Zug entlastet?  Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser- ...
Seite 32: Bedienungsmöglichkeiten
Bedienungsmöglichkeiten Proline Prosonic Flow B 200 HART Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0015607 Vor-Ort-Bedienung via Anzeigemodul Computer mit Bedientool (z.B. FieldCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Communicator 475 Automatisierungssystem (z.B. SPS) Endress+Hauser...
Seite 33: Aufbau Und Funktionsweise Des Bedienmenüs
Proline Prosonic Flow B 200 HART Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht mit Menüs und Parametern Bedienmenü für Bediener und Instandhalter Language Betrieb Language Parameter 1 Parameter n Untermenü 1 Untermenü n Setup Messstellenbezeichnung...
Seite 34: Bedienphilosophie
Bedienungsmöglichkeiten Proline Prosonic Flow B 200 HART 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Language aufgabenorientiert Rolle "Bediener", "Instandhalter"...
Seite 35: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Proline Prosonic Flow B 200 HART Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8.3.1 Betriebsanzeige X X X X X X X 1120.50 A0016502 Betriebsanzeige Messstellenbezeichnung Statusbereich Anzeigebereich für Messwerte (4-zeilig) Bedienelemente →  40 Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: •...
Seite 36: Navigieransicht
Bedienungsmöglichkeiten Proline Prosonic Flow B 200 HART Massefluss Brennwert Wobbe-Index Temperatur Summenzähler  Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird. Ausgang  Über die Messkanalnummer wird angezeigt, welcher der beiden Stromausgänge dar- gestellt wird. Messkanalnummern...
Seite 37 Proline Prosonic Flow B 200 HART Bedienungsmöglichkeiten • Im Untermenü: Auslassungszeichen für Name vom aktuellen Anzeigesymbol für Menü dazwischen liegende • Untermenü • Im Wizard: Bedienmenüebenen • Wizard Anzeigesymbol für • Parameter Wizard ↓ ↓ ↓ Beispiele / ../ Anzeige / ../...
Seite 38: Verriegelung
Bedienungsmöglichkeiten Proline Prosonic Flow B 200 HART Verriegelung Symbol Bedeutung Parameter verriegelt Vor einem Parameternamen: Der Parameter ist verriegelt. • Durch einen anwenderspezifischen Freigabecode • Durch den Hardware-Verriegelungsschalter Wizard-Bedienung Symbol Bedeutung Wechselt zum vorherigen Parameter. Bestätigt den Parameterwert und wechselt zum nächsten Parameter.
Seite 39: Texteditor
Proline Prosonic Flow B 200 HART Bedienungsmöglichkeiten Beendet Eingabe ohne die Änderungen zu übernehmen. Löscht alle eingegebenen Zeichen. Texteditor Symbol Bedeutung Umschalten • Zwischen Groß- und Kleinbuchstaben • Für die Eingabe von Zahlen • Für die Eingabe von Sonderzeichen Auswahl der Buchstaben von A...Z.
Seite 40: Bedienelemente
Bedienungsmöglichkeiten Proline Prosonic Flow B 200 HART 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts).
Seite 41 Proline Prosonic Flow B 200 HART Bedienungsmöglichkeiten • Setup • Datensicherung Anzeige • Simulation Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. 2 s auf  drücken.  Das Kontextmenü öffnet sich. A0016326-DE 2. Gleichzeitig  +  drücken.
Seite 42: Navigieren Und Aus Liste Wählen
Bedienungsmöglichkeiten Proline Prosonic Flow B 200 HART 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 43: Hilfetext Aufrufen
Proline Prosonic Flow B 200 HART Bedienungsmöglichkeiten Der Direktzugriffscode besteht aus einer 4-stelligen Nummer und der Kanalnummer, die den Kanal einer Prozessgröße identifiziert: z.B. 0914-1. Dieser erscheint während der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 0914-2 A0017223 Direktzugriffscode Bei der Eingabe des Direktzugriffscodes folgende Punkte beachten: •...
Seite 44: Parameter Ändern
Bedienungsmöglichkeiten Proline Prosonic Flow B 200 HART 8.3.9 Parameter ändern Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  38, zur Erläuterung der Bedienelemente →  40 Beispiel: Die Messstellenbezeichnung im Parameter "Tag description" von 001-FT-101 auf 001-FT-102 ändern...
Seite 45: Anwenderrollen Und Ihre Zugriffsrechte
Proline Prosonic Flow B 200 HART Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener" und "Instandhalter" haben einen unterschiedlichen Schreibzugriff auf die Parameter, wenn der Kunde einen anwenderspezifischen Freigabec- ode definiert.
Seite 46: Zugriff Auf Bedienmenü Via Bedientool
Bedienungsmöglichkeiten Proline Prosonic Flow B 200 HART Tastenverriegelung einschalten ‣ Das Gerät befindet sich in der Messwertanzeige. Die Tasten  +  +  gleichzeitig drücken.  Auf der Anzeige erscheint die Meldung Tastensperre ein: Die Tastenverriegelung ist eingeschaltet. Versucht der Anwender auf das Bedienmenü zuzugreifen, während die Tastenverrie- gelung aktiviert ist, erscheint die Meldung Tastensperre ein.
Seite 47: Bedientool Anschließen
Computer mit Bedientool (z.B. FieldCare, AMS Device Manager, SIMATIC PDM) Commubox FXA195 (USB) Field Xpert SFX350 oder SFX370 VIATOR Bluetooth-Modem mit Anschlusskabel Messumformer Via Service-Schnittstelle (CDI) A0014019 Service-Schnittstelle (CDI = Endress+Hauser Common Data Interface) des Messgeräts Commubox FXA291 Computer mit Bedientool "FieldCare" mit COM DTM "CDI Communication FXA291" Endress+Hauser...
Seite 48: Field Xpert Sfx350, Sfx370
8.4.3 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 49: Ams Device Manager
Proline Prosonic Flow B 200 HART Bedienungsmöglichkeiten Bedienoberfläche Xxxxxx/…/…/ Gerätename: Xxxxxxx kg/h Massefluss: 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Xxxxxx Masseflusseinheit: kg/h Zugriffsrechte Bediensoftware Instandhalter Volumenflusseinheit: m /h ³ Betrieb – Setup Messstellenbezeichnung Xxxxxx – Systemeinheiten Masseflusseinheit...
Seite 50: Field Communicator 475
Bedienungsmöglichkeiten Proline Prosonic Flow B 200 HART 8.4.6 Field Communicator 475 Funktionsumfang Industrie-Handbediengerät von Emerson Process Management für die Fernparametrie- rung und Messwertabfrage via HART-Protokoll. Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben →  51 Endress+Hauser...
Seite 51: Systemintegration
Proline Prosonic Flow B 200 HART Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.02.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Parameter Parameter Firmwareversion Menü "Diagnose" → Geräteinformation → Firmware- version Freigabedatum Firmware-Version 07.2015...
Seite 52: Weitere Einstellungen
Systemintegration Proline Prosonic Flow B 200 HART Die Zuordnung der Messgrößen zu den dynamischen Variablen lässt sich via Vor-Ort- Bedienung und Bedientool mithilfe folgender Parameter verändern und frei zuordnen: • Experte → Kommunikation → HART-Ausgang → Ausgang → Zuordnung PV •...
Seite 53 Proline Prosonic Flow B 200 HART Systemintegration Burst-Variable 2 Burst-Variable 3 Burst-Variable 4 Burst-Variable 5 Burst-Variable 6 Burst-Variable 7 Burst-Triggermodus Burst-Triggerwert Min. Updatezeit Max. Updatezeit Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Burst-Modus 1…3 HART-Burst-Modus für die Burst-Nachricht • Aus X aktivieren.
Seite 54 Systemintegration Proline Prosonic Flow B 200 HART Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Burst-Variable 1 Bei HART-Kommando 9 und 33: HART- Siehe Parameter Burst-Vari- Unbenutzt Gerätevariable oder Prozessgröße der Burst- able 0. Variable zuordnen. Burst-Variable 2 Bei HART-Kommando 9 und 33: HART-...
Seite 55: Inbetriebnahme
Proline Prosonic Flow B 200 HART Inbetriebnahme Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  22 • Checkliste "Anschlusskontrolle" →  31 10.2 Messgerät einschalten ‣...
Seite 56: Messgerät Konfigurieren
Inbetriebnahme Proline Prosonic Flow B 200 HART 10.4 Messgerät konfigurieren Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. Navigation zum Menü Setup Übersicht zu den Wizards im Menü "Setup"  Setup →...
Seite 57: Systemeinheiten Einstellen
Proline Prosonic Flow B 200 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben. Max. 32 Zeichen wie Buchsta- Prosonic Flow ben, Zahlen oder Sonderzei- chen (z.B. @, %, /). 10.4.2 Systemeinheiten einstellen Im Untermenü Systemeinheiten können die Einheiten aller Messwerte eingestellt wer- den.
Seite 58 Inbetriebnahme Proline Prosonic Flow B 200 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Volumenflusseinheit – Einheit für Volumenfluss wäh- Einheiten-Auswahl- Abhängig vom Land: len. liste • m³/h • ft³/min Auswirkung Die gewählte Einheit gilt für: • Ausgang • Schleichmenge •...
Seite 59 Proline Prosonic Flow B 200 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Energieflusseinheit – Einheit für Energiefluss wäh- Einheiten-Auswahl- Abhängig vom Land: len. liste • kW • Btu/h Auswirkung Die gewählte Einheit gilt für: • Ausgänge • Schleichmenge Energieeinheit –...
Seite 60: Messstoff Auswählen Und Einstellen
Inbetriebnahme Proline Prosonic Flow B 200 HART 10.4.3 Messstoff auswählen und einstellen Der Wizard Messstoffwahl führt den Anwender systematisch durch alle Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoffwahl Verlauf des Wizards Gasart wählen...
Seite 61: Stromeingang Konfigurieren
Proline Prosonic Flow B 200 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Gasart wählen – Gasart für Messanwendung • Biogas Biogas wählen. • Grubengas • Luft • Stickstoff N2 • Erdgas • Anwenderspezifi- sches Biogas Methananteil Folgende Bedingungen sind...
Seite 62 Inbetriebnahme Proline Prosonic Flow B 200 HART Navigation Menü "Setup" → Stromeingang ‣ Stromeingang Strombereich 4 mA-Wert 20 mA-Wert Fehlerverhalten Fehlerwert Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Strombereich – Strombereich für Prozesswert- • 4...20 mA Abhängig vom Land: ausgabe und oberen/unteren •...
Seite 63: Stromausgang Konfigurieren
Proline Prosonic Flow B 200 HART Inbetriebnahme 10.4.5 Stromausgang konfigurieren Der Wizard "Stromausgang 1…2" führt den Anwender systematisch durch alle Parame- ter, die für die Konfiguration des jeweiligen Stromausgangs eingestellt werden müssen. Navigation Menü "Setup" → Stromausgang 1…2 Verlauf des Wizards Zuord.
Seite 64 Inbetriebnahme Proline Prosonic Flow B 200 HART Zuord. Strom Energiefluss Methananteil Brennwert Wobbe-Index Temperatur Brennwertberech. Brennwertberech. Brennwert Heizwert Brennwert Heizwert Ref.verbr.temp. Strombereich 4...20 mA 4...20 mA US 4...20 mA Fester Stromwert NAMUR 4 mA-Wert 20 mA-Wert Fehlerverhalten Min. … Definierter Wert...
Seite 65 Proline Prosonic Flow B 200 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Stromausgang – Prozessgröße für Stromaus- • Aus Volumenfluss gang wählen. • Massefluss • Volumenfluss • Normvolumenfluss • Methan-Normvo- lumenfluss • Temperatur • Energiefluss • Methananteil •...
Seite 66: Impuls-/Frequenz-/Schaltausgang Konfigurieren
Inbetriebnahme Proline Prosonic Flow B 200 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Fehlerverhalten In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. Max. Stromausgang (→  65) ist alarm festlegen. • Max. eine der folgenden Optionen • Letzter gültiger ausgewählt: Wert •...
Seite 67: Verlauf Des Wizards Für Impulsausgang
Proline Prosonic Flow B 200 HART Inbetriebnahme Impulsausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang Verlauf des Wizards für Impulsausgang Betriebsart Impuls Zuord. Impuls Normvolumen- CH4- Massefluss Volumenfluss Energiefluss fluss Normvol.fl. Normvolumen- Ref.verbr.temp. fluss Brennwert- berech. Impulswertigkeit Impulsbreite Fehlerverhalten Invert. Signal...
Seite 68 Inbetriebnahme Proline Prosonic Flow B 200 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Impulswertigkeit In Parameter Zuordnung Messwert für Impulsausgabe Gleitkommazahl mit Abhängig von Land Impulsausgang (→  67) ist eingeben. Vorzeichen und Nennweite eine der folgenden Optionen ausgewählt: • Volumenfluss •...
Seite 69 Proline Prosonic Flow B 200 HART Inbetriebnahme Frequenzausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang Verlauf des Wizards für Frequenzausgang Betriebsart Frequenz Zuord. Frequenz Normvolumen- CH4-Normvol.fl. Temperatur Wobbe-Index fluss Massefluss Energiefluss Volumenfluss Methananteil Brennwert Referenz- Referenz- Referenz- bedingungen bedingungen bedingungen Brennwert- berech.
Seite 70 Inbetriebnahme Proline Prosonic Flow B 200 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus (→...
Seite 71 Proline Prosonic Flow B 200 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Endfrequenz In Parameter Zuordnung Fre- Endfrequenz eingeben. 0…1 000 Hz 1 000 Hz quenzausgang (→  70) ist eine der folgenden Optionen ausgewählt: • Volumenfluss • Normvolumenfluss • Methan-Normvolumen- fluss •...
Seite 72 Inbetriebnahme Proline Prosonic Flow B 200 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Fehlerverhalten In Parameter Zuordnung Fre- Ausgangsverhalten bei Geräte- • Aktueller Wert 0 Hz quenzausgang (→  70) ist alarm festlegen. • Definierter Wert eine der folgenden Optionen • 0 Hz ausgewählt:...
Seite 73 Proline Prosonic Flow B 200 HART Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang Verlauf des Wizards für Schaltausgang Betriebsart Schalter Funkt. Schaltausg Diagnose- verh. Zuord. Diag.verh Alarm o. Warnung Alarm Warnung Invert. Signal Ende Wizard A0018575-DE  22 Wizard "Impuls-/Frequenz-/Schaltausgang" im Menü "Setup": Parameter "Betriebsart"Option "Schalter" (Teil...
Seite 74 Inbetriebnahme Proline Prosonic Flow B 200 HART Betriebsart Schalter Funkt. Schaltausg Grenzwert Zuord. Grenzwert Volumen- Energiefluss Methananteil Massefluss Brennwert fluss CH4- Normvol- Summenz. Temperatur Wobbe-Index Normvol.fl. umenfluss 1/2/3 Referenz- Referenz- Referenz- bedingungen bedingungen bedingungen Brennwertberech. Einschaltpunkt Ausschaltpunkt Einschaltverz. Ausschaltverz. Fehlerverhalten Invert.
Seite 75 Proline Prosonic Flow B 200 HART Inbetriebnahme Betriebsart Schalter Funkt. Schaltausg Richtungs- Status überw. Zuord. Zuordnung Ri.überw. Status Schleich- Norm- Massefluss menge volumenfluss CH4- Energiefluss Volumenfluss Normvol.fl. Fehlerverhalten Invert. Signal Ende Wizard A0019227-DE  24 Wizard "Impuls-/Frequenz-/Schaltausgang" im Menü "Setup": Parameter "Betriebsart"Option "Schalter" (Teil Parameterübersicht mit Kurzbeschreibung...
Seite 76: Vor-Ort-Anzeige Konfigurieren
Inbetriebnahme Proline Prosonic Flow B 200 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Grenzwert In Parameter Funktion Schalt- Prozessgröße für Grenzwert- • Volumenfluss Volumenfluss ausgang ist die Option Grenz- funktion wählen. • Normvolumenfluss wert ausgewählt. • Methan-Normvo- lumenfluss • Massefluss •...
Seite 77: Navigation
Proline Prosonic Flow B 200 HART Inbetriebnahme Navigation Menü "Setup" → Anzeige Verlauf des Wizards Format Anzeige 1. Anzeigewert 1. Wert 0%-Bargraph 1. Wert 100%-Bargraph 2. Anzeigewert 3. Anzeigewert 3. Wert 0%-Bargraph 3. Wert 100%-Bargraph 4. Anzeigewert Ende Wizard A0013797-DE ...
Seite 78: Ausgangsverhalten Konfigurieren
Inbetriebnahme Proline Prosonic Flow B 200 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 79 Proline Prosonic Flow B 200 HART Inbetriebnahme Navigation Menü "Setup" → Ausgangsverhalten Verlauf des Wizard "Ausgangsverhalten" Dämpfung Anzeige Dämpfung Ausg.1 Dämpfung Ausg.2 Messmod. Ausg.1 Messmod. Ausg.2 Förderrichtung Förder/Rückfluss Kompens. Rückfl. Ende Wizard A0015993-DE  26 Wizard "Ausgangsverhalten" im Menü "Setup"...
Seite 80: Schleichmenge Konfigurieren
Inbetriebnahme Proline Prosonic Flow B 200 HART Parameter Voraussetzung Beschreibung Eingabe / Auswahl Werkseinstellung Messmodus Ausgang 2 – Messmodus für Ausgang wäh- • Förderrichtung Förderrichtung len. • Förder-/Rückfluss- richtung • Rückflussrichtung • Kompensation Rückfluss Messmodus Ausgang 2 – Messmodus für Ausgang wäh- •...
Seite 81 Proline Prosonic Flow B 200 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Schleichmen- • Aus genunterdrückung wählen. • Volumenfluss • Normvolumenfluss • Methan-Normvo- lumenfluss • Massefluss • Energiefluss • Fließgeschwindig- keit Einschaltpunkt Schleichmengenun- In Parameter Zuordnung Pro- Einschaltpunkt für Schleich-...
Seite 82: Erweiterte Einstellungen
Inbetriebnahme Proline Prosonic Flow B 200 HART 10.5 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Language Deutsch...
Seite 83: Summenzähler Konfigurieren
Proline Prosonic Flow B 200 HART Inbetriebnahme 10.5.1 Summenzähler konfigurieren Im Untermenü "Summenzähler 1…3" kann der jeweilige Summenzähler konfiguriert werden. Navigation Menü "Setup" → Erweitertes Setup → Summenzähler 1…3 ‣ Summenzähler 1…3 Zuordnung Prozessgröße Einheit Summenzähler Betriebsart Summenzähler Fehlerverhalten Parameterübersicht mit Kurzbeschreibung...
Seite 84 Inbetriebnahme Proline Prosonic Flow B 200 HART Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Betriebsart Summenzähler In Parameter Zuordnung Pro- Für Summenzähler festlegen, • Nettomenge Nettomenge zessgröße (→  83) von wie der Durchfluss aufsum- • Menge Förderrich- Untermenü Summenzähler miert wird.
Seite 85: Weitere Anzeigenkonfigurationen
Proline Prosonic Flow B 200 HART Inbetriebnahme 10.5.2 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige 1. Anzeigewert 1.
Seite 86 Inbetriebnahme Proline Prosonic Flow B 200 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 87 Proline Prosonic Flow B 200 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Nachkommastellen In Parameter 3. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der...
Seite 88: Administration Konfigurieren
Inbetriebnahme Proline Prosonic Flow B 200 HART 10.5.3 Administration konfigurieren Das Untermenü Administration enthält administrative Parameter. Navigation Menü "Setup" → Erweitertes Setup → Administration ‣ Administration Freigabecode definieren Gerät zurücksetzen Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe / Auswahl Werkseinstellung Freigabecode definieren Schreibzugriff auf Parameter einschränken, 0…9 999...
Seite 89: Funktionsumfang Von Parameter "Konfigurationsdaten Verwalten
Proline Prosonic Flow B 200 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl Werkseinstellung Betriebszeit – Zeigt, wie lange das Gerät bis Tage (d), Stunden – zum jetzigen Zeitpunkt in (h), Minuten (m) und Betrieb ist. Sekunden (s) Letzte Datensicherung...
Seite 90 Inbetriebnahme Proline Prosonic Flow B 200 HART Navigation Menü "Diagnose" → Simulation ‣ Simulation Zuordnung Simulation Prozessgröße Wert Prozessgröße Simulation Stromeingang 1 Wert Stromeingang 1 Simulation Stromausgang 1…2 Wert Stromausgang 1…2 Simulation Frequenzausgang Wert Frequenzausgang Simulation Impulsausgang Wert Impulsausgang Simulation Schaltausgang Schaltzustand Simulation Gerätealarm...
Seite 91 Proline Prosonic Flow B 200 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Volumenfluss wird. • Normvolumenfluss • Methananteil • Methan-Normvo- lumenfluss • Massefluss •...
Seite 92: Zugriff
Inbetriebnahme Proline Prosonic Flow B 200 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Simulation Schaltausgang In Parameter Betriebsart ist Simulation des Schaltausgangs • Aus die Option Schalter ausge- ein- und ausschalten. • An wählt. Schaltzustand In Parameter Simulation Zustand des Schaltausgangs •...
Seite 93: Immer Änderbare Parameter Via Vor-Ort-Anzeige
Proline Prosonic Flow B 200 HART Inbetriebnahme sprung aus der Navigier- und Editieransicht in die Betriebsanzeige erfolgt, sperrt das Gerät die schreibgeschützten Parameter nach 60 s automatisch. • Ist der Schreibzugriff via Freigabecode aktiviert, kann er auch nur über diesen wie- der deaktiviert werden →...
Seite 94 Inbetriebnahme Proline Prosonic Flow B 200 HART 3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Verriegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufstecken.  Anzeigemodul steckt am Rand des Elektronikraums. A0013909 4. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardware-Schreibschutz aktiviert.
Seite 95: Betrieb
Proline Prosonic Flow B 200 HART Betrieb Betrieb 11.1 Bediensprache anpassen Angaben →  55 Zu den Bediensprachen, die das Messgerät unterstützt →  145 11.2 Anzeige konfigurieren • Grundeinstellungen zur Vor-Ort-Anzeige →  76 • Erweiterte Einstellungen zur Vor-Ort-Anzeige →  85 11.3...
Seite 96 Betrieb Proline Prosonic Flow B 200 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Volumenfluss – Zeigt aktuell gemessenen Volumenfluss Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Volumenflusseinheit Normvolumenfluss – Zeigt aktuell berechneten Normvolu- Gleitkommazahl mit Vor- menfluss an.
Seite 97: Systemwerte
Proline Prosonic Flow B 200 HART Betrieb Parameter Voraussetzung Beschreibung Anzeige Fließgeschwindigkeit – Zeigt aktuell berechnete Fließgeschwin- Gleitkommazahl mit Vor- digkeit an. zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Geschwindigkeitseinheit Prozessdruck In Parameter Druckkompensation ist Anzeige des aktuellen Prozessdrucks.
Seite 98: Ausgangsgrößen
Betrieb Proline Prosonic Flow B 200 HART Navigation Menü "Diagnose" → Messwerte → Summenzähler ‣ Summenzähler Summenzählerwert 1…3 Summenzählerüberlauf 1…3 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Summenzählerwert 1…3 In Parameter Zuordnung Prozessgröße Zeigt aktuellen Zählerstand vom Sum- Gleitkommazahl mit Vor- (→...
Seite 99: Sen
Proline Prosonic Flow B 200 HART Betrieb Ausgangsfrequenz Schaltzustand Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Ausgangsstrom 1 – Zeigt aktuell berechneten Stromwert 3,59…22,5 mA vom Stromausgang. Gemessener Strom 1 – Zeigt aktuell gemessenen Stromwert 0…30 mA vom Stromausgang. Klemmenspannung 1 –...
Seite 100: Messwerthistorie Anzeigen
Betrieb Proline Prosonic Flow B 200 HART Funktionsumfang von Parameter "Alle Summenzähler zurücksetzen" Optionen Beschreibung Zurücksetzen + Starten Zurücksetzen aller Summenzähler auf Wert 0 und Neustart der Summierung. Alle bisherigen aufsummierten Durchflussmengen werden dadurch gelöscht. Navigation Menü "Betrieb" → Betrieb ‣...
Seite 101 Proline Prosonic Flow B 200 HART Betrieb Funktionsumfang • Speicherung von insgesamt 1000 Messwerten möglich • 4 Speicherkanäle • Speicherintervall für Messwertspeicherung einstellbar • Anzeige des Messwertverlaufs für jeden Speicherkanal in Form eines Diagramms A0016222  29 Diagramm eines Messwertverlaufs •...
Seite 102 Betrieb Proline Prosonic Flow B 200 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung 1…4. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- • Aus HistoROM ist verfügbar. nal zuordnen. • Volumenfluss • Normvolumenfluss  In Parameter Software- • Methan-Normvo- Optionsübersicht wer-...
Seite 103: Diagnose Und Störungsbehebung
Proline Prosonic Flow B 200 HART Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen . schild überein.
Seite 104 Diagnose und Störungsbehebung Proline Prosonic Flow B 200 HART Fehler Mögliche Ursachen Behebung Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren. gabe falsch, jedoch im gültigen Bereich. Gerät misst falsch. Parametrierfehler oder Gerät wird 1.
Seite 105: Diagnoseinformation Auf Vor-Ort-Anzeige
Proline Prosonic Flow B 200 HART Diagnose und Störungsbehebung 12.2 Diagnoseinformation auf Vor-Ort-Anzeige 12.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 106: Diagnoseinformation
Diagnose und Störungsbehebung Proline Prosonic Flow B 200 HART Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. A0013961 • Bei Vor-Ort-Anzeige mit Touch-Control: Die Hintergrundbeleuchtung wechselt auf rot.
Seite 107: Behebungsmaßnahmen Aufrufen
Proline Prosonic Flow B 200 HART Diagnose und Störungsbehebung 12.2.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
Seite 108: Diagnoseinformation In Fieldcare
Diagnose und Störungsbehebung Proline Prosonic Flow B 200 HART 12.3 Diagnoseinformation in FieldCare 12.3.1 Diagnosemöglichkeiten Störungen, die das Messgerät erkennt, werden im Bedientool nach dem Verbindungsauf- bau auf der Startseite angezeigt. Statusbereich mit Statussignal Diagnoseinformation →  106 Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü...
Seite 109: Behebungsmaßnahmen Aufrufen
Proline Prosonic Flow B 200 HART Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen Um Störungen schnell beseitigen zu können, stehen zu jedem Diagnoseereignis Behe- bungsmaßnahmen zur Verfügung: • Auf der Startseite Behebungsmaßnahmen werden unterhalb der Diagnoseinformation in einem separaten Feld angezeigt.
Seite 110: Übersicht Zu Diagnoseinformationen
Diagnose und Störungsbehebung Proline Prosonic Flow B 200 HART Zur Verfügung stehende Statussignale Konfiguraton nach HART 7 Spezifikation (Condensed Status), gemäß NAMUR NE107. Symbol Bedeutung Ausfall Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig. A0013956 Funktionskontrolle Das Gerät befindet sich im Service-Modus (z.B. während einer Simulation).
Seite 111 Proline Prosonic Flow B 200 HART Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Relative Signalstärke 1. Wandler reinigen Warning 2. Wandler tauschen Relative Schallge- 1. Wandler reinigen Warning schwindigkeit 2. Wandler tauschen Signalpfad ausgeschal-...
Seite 112 Diagnose und Störungsbehebung Proline Prosonic Flow B 200 HART Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Konfiguration inkom- 1. Gerät neu starten Alarm patibel 2. Service kontaktieren Datensatz 1. Datensatzdatei prüfen Warning 2. Geräteparametrierung prüfen 3. Up- und Download der neuen Konf.
Seite 113: Anstehende Diagnoseereignisse
Proline Prosonic Flow B 200 HART Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Prozessgrenzwert Schleichmengenüberwachung aktiv! Warning 1. Einstellungen Schleichmengenunter- drückung prüfen Sensorsignalpfad 1…2 1. Prozessbedingungen prüfen Warning 2. Wandler reinigen 3. Wandler tauschen Eingangssignal 1.
Seite 114: Diagnoseliste
Diagnose und Störungsbehebung Proline Prosonic Flow B 200 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext. ...
Seite 115: Ereignis-Logbuch Filtern
Proline Prosonic Flow B 200 HART Diagnose und Störungsbehebung / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE  33 Am Beispiel der Vor-Ort-Anzeige Max. 20 Ereignismeldungen können chronologisch angezeigt werden. Wenn im Gerät die erweiterte Funktion vom HistoROM freigeschaltet ist (Bestelloption), sind es bis zu 100 Meldungseinträge.
Seite 116: Messgerät Zurücksetzen
Diagnose und Störungsbehebung Proline Prosonic Flow B 200 HART Informationsereignis Ereignistext I1110 Schreibschutzschalter geändert I1137 Elektronik getauscht I1151 Historie rückgesetzt I1154 Klemmensp. Min./Max. rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1185 Gerät in Anzeige gesichert I1186 Gerät mit Anzeige wiederhergestellt I1187 Messstelle kopiert über Anzeige...
Seite 117: Funktionsumfang Von Parameter
Proline Prosonic Flow B 200 HART Diagnose und Störungsbehebung Navigation Menü "Setup" → Erweitertes Setup → Administration → Gerät zurücksetzen ‣ Administration ‣ Freigabecode definieren Freigabecode definieren Freigabecode bestätigen Gerät zurücksetzen Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Gerät zurücksetzen Gesamte Gerätekonfiguration oder ein Teil...
Seite 118 Diagnose und Störungsbehebung Proline Prosonic Flow B 200 HART Gerätename Bestellcode Erweiterter Bestellcode 1 Erweiterter Bestellcode 2 Erweiterter Bestellcode 3 ENP-Version Geräterevision Geräte-ID Gerätetyp Hersteller-ID Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben. Max. 32 Zeichen wie Buchsta-...
Seite 119 Proline Prosonic Flow B 200 HART Diagnose und Störungsbehebung Parameter Beschreibung Anzeige Werkseinstellung ENP-Version Zeigt die Version des elektronischen Typen- 2.02.00 schilds (Electronic Name Plate). Geräterevision Zeigt die Geräterevision (Device Revision), 2-stellige Hexadezimalzahl 0x03 mit der das Gerät bei der HART Communica- tion Foundation registriert ist.
Seite 120: 12.11 Firmware-Historie
Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Download • Folgende Details angeben: – Produktwurzel: z.B. 9B2B –...
Seite 121: Wartung
Bei der Außenreinigung von Messgeräten darauf achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und Dichtungen nicht angreift. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 122: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 123: Endress+Hauser Dienstleistungen
• Lässt sich über Parameter Seriennummer im Untermenü Geräteinformation aus- lesen →  117. 14.3 Endress+Hauser Dienstleistungen Informationen über Service und Ersatzteile sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich. 14.4 Rücksendung Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden.
Seite 124: Messgerät Entsorgen
Reparatur Proline Prosonic Flow B 200 HART 14.5.2 Messgerät entsorgen WARNUNG Gefährdung von Personal und Umwelt durch gesundheitsgefährdende Messstoffe! ‣ Sicherstellen, dass das Messgerät und alle Hohlräume frei von gesundheits- oder umweltgefährdenden Messstoffresten sind, z.B. in Ritzen eingedrungene oder durch Kunststoff diffundierte Stoffe.
Seite 125: Zubehör
Proline Prosonic Flow B 200 HART Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 126: Zum Messaufnehmer
Zubehör Proline Prosonic Flow B 200 HART 15.1.2 Zum Messaufnehmer Zubehör Beschreibung Austauschwerkzeug Wird dazu verwendet, die Wandler bei laufendem Betrieb zur Reinigung oder zum Austausch auszubauen.  Für Einzelheiten: Einbauanleitung EA00108D Strömungsgleichrichter Wird dazu verwendet, die notwendige Einlaufstrecke zu verkürzen.
Seite 127: Servicespezifisches Zubehör
Betrieb der Messgeräte. Zu jedem Messgerät stehen über den gesamten Lebenszyklus alle relevanten Informationen zur Verfügung: z.B. Gerätestatus, Ersatzteile, gerätespezifische Dokumentation. Die Anwendung ist bereits mit den Daten Ihrer Endress+Hauser Geräte gefüllt; auch die Pflege und Updates des Datenbestandes übernimmt Endress+Hauser. W@M ist verfügbar: •...
Seite 128 Zubehör Proline Prosonic Flow B 200 HART Cerabar M Das Druckmessgerät zur Messung von Absolut- und Relativdruck von Gasen, Dämpfen und Flüssigkeiten. Es kann für das Einlesen des Betriebsdruckwerts ver- wendet werden.  Zu Einzelheiten: Dokument "Technische Information" TI00426P, TI00436P...
Seite 129: Technische Daten
Proline Prosonic Flow B 200 HART Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen die die prozessberührenden Materialien hinreichend...
Seite 130: Eingangssignal
Betriebsdruck in das Messgerät schreiben. Endress+Hau- ser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S Bei Endress+Hauser sind verschiedene Druckmessgeräte bestellbar: Kapitel "Zubehör" →  127 Das Einlesen externer Messwerte wird zur Berechnung folgender Messgrößen empfohlen: •...
Seite 131: Ausgang
Proline Prosonic Flow B 200 HART Technische Daten Stromeingang Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über den Stromeingang →  130. HART-Protokoll Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über das HART-Protokoll. Das Druckmessgerät muss folgende protokollspezifische Funktionen unterstützen:...
Seite 132: Ausfallsignal
Technische Daten Proline Prosonic Flow B 200 HART Zuordenbare Messgrößen • Volumenfluss • Normvolumenfluss • Methan-Normvolumenfluss • Massefluss • Energiefluss • Methananteil • Brennwert • Wobbe-Index • Temperatur Schaltausgang Schaltverhalten Binär, leitend oder nicht leitend Schaltverzögerung Einstellbar: 0…100 s Anzahl Schaltzyklen...
Seite 133: Vor-Ort-Anzeige
Proline Prosonic Flow B 200 HART Technische Daten Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierter Wert: 0…1 250 Hz Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen • Geschlossen Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Zusätzlich bei Geräteausführung mit Vor-Ort-Anzeige SD03: Rote Farbbeleuch-...
Seite 134 Technische Daten Proline Prosonic Flow B 200 HART Minimale Maximale Bestellmerkmal "Ausgang" Klemmenspannung Klemmenspannung 1) 2) Option A : 4-20 mA HART • Bei 4 mA: ≥ DC 16 V DC 35 V • Bei 20 mA: ≥ DC 12 V Option B : 4-20 mA HART, Impuls-/ Frequenz-/ •...
Seite 135: Leistungsmerkmale
Proline Prosonic Flow B 200 HART Technische Daten Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel  6…12 mm (0,24…0,47 in) • Gewinde für Kabeleinführung: – NPT ½" – G ½" Kabelspezifikation →  23 Überspannungsschutz Das Gerät ist mit ingeriertem Überspannungsschutz für diverse Zulassungen bestellbar: Bestellmerkmal "Zubehör montiert", Option NA "Überspannungsschutz"...
Seite 136 Technische Daten Proline Prosonic Flow B 200 HART Beispiel maximale Messabweichung (Volumenfluss) 10.0 [m/s] [ft/s] A0015541  35 Beispiel maximale Messabweichung (Volumenfluss) in % v.M. Standard (Bestellmerkmal "Kalibration Durchfluss", Option 1 "Messdynamik 30 : 1") Optional (Bestellmerkmal "Kalibration Durchfluss", Option 2 "Messdynamik 100 : 1") Genauigkeit der Ausgänge...
Seite 137: Montage
Proline Prosonic Flow B 200 HART Technische Daten Stromausgang Zusätzlicher Fehler, bezogen auf die Spanne von 16 mA: Temperaturkoeffizient bei 0,02 %/10 K Nullpunkt (4 mA) Temperaturkoeffizient bei 0,05 %/10 K Spanne (20 mA) Impuls-/Frequenzausgang Temperaturkoeffizient Max. ±100 ppm v.M.
Seite 138: Prozess
Technische Daten Proline Prosonic Flow B 200 HART Elektromagnetische Ver- • Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21) träglichkeit (EMV) • Erfüllt Emissionsgrenzwerte für Industrie nach EN 55011 Details sind aus der Konformitätserklärung ersichtlich. 16.9 Prozess Messstofftemperaturbe- Messaufnehmer reich 0…+80 °C (+32…+176 °F)
Seite 139: Gewicht In Si-Einheiten
Proline Prosonic Flow B 200 HART Technische Daten Gewicht Gewicht in SI-Einheiten Kompaktausführung Alle Werte (Gewicht) beziehen sich auf Geräte mit EN (DIN) PN 10/16-Flanschen. Gewichtsangaben in [kg]. Bestellmerkmal "Gehäuse", Option C "GT20 Zweikammer, Alu beschichtet" Nennweite Losflansch Loser Blechflansch [mm] 1.4306...
Seite 140: Gehäuse Messumformer
Technische Daten Proline Prosonic Flow B 200 HART Nennweite Losflansch [in] 316L A105 56,1 83,7 Zubehör Austauschwerkzeug Gewicht [kg] Gewicht [lbs] 3,66 8,07 Strömungsgleichrichter Gewicht in SI-Einheiten Druckstufe Gewicht [mm] [kg] PN 10/16 Class 150 PN 10/16 Class 150 PN 10/16...
Seite 141 Proline Prosonic Flow B 200 HART Technische Daten Kabeleinführungen/-verschraubungen A0020640  36 Mögliche Kabeleinführungen/-verschraubungen Kabeleinführung im Messumformer- oder Anschlussgehäuse mit Innengewinde M20 x 1,5 Kabelverschraubung M20 x 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Bestellmerkmal "Gehäuse", Option C "GT20 Zweikammer, Alu beschichtet"...
Seite 142 Technische Daten Proline Prosonic Flow B 200 HART Messumformerhals Kabelverschraubung Sensorausführung Werkstoff Kabelverschraubung M20 × 1,5 Zweipfad Rostfreier Stahl, 1.4305 Kabelverschraubung M12 × 1,5 Einpfad Messaufnehmer Kabelverschraubung Sensorausführung Werkstoff Kabelverschraubung M20 × 1,5 Zweipfad Rostfreier Stahl, 1.4305 Kabelverschraubung M12 × 1,5 Einpfad Gehäuse Messaufnehmer...
Seite 143: 16.11 Bedienbarkeit
Proline Prosonic Flow B 200 HART Technische Daten 16.11 Bedienbarkeit Vor-Ort-Bedienung Via Anzeigemodul Bestellmerkmal "Anzeige; Bedienung", Option C "SD02" Bestellmerkmal "Anzeige; Bedienung", Option E "SD03" A0015546 A0015544 Bedienung mit Drucktasten Bedienung mit Touch Control Anzeigeelemente • 4-zeilige Anzeige • Bei Bestellmerkmal "Anzeige; Bedienung", Option E: Hintergrundbeleuchtung weiß, bei Gerätefehler rot...
Seite 144: Fernbedienung
Commubox FXA195 (USB) Field Xpert SFX350 oder SFX370 VIATOR Bluetooth-Modem mit Anschlusskabel Messumformer Service-Schnittstelle Via Service-Schnittstelle (CDI) A0014019 Service-Schnittstelle (CDI = Endress+Hauser Common Data Interface) des Messgeräts Commubox FXA291 Computer mit Bedientool "FieldCare" mit COM DTM "CDI Communication FXA291" Endress+Hauser...
Seite 145: 16.12 Zertifikate Und Zulassungen
Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
Seite 146: 16.13 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 147: Safety Instructions
Proline Prosonic Flow B 200 HART Technische Daten Technische Information Messgerät Dokumentationscode Prosonic Flow B 200 TI01018D Geräteabhängige Zusatzdo- Safety Instructions kumentation Inhalt Dokumentationscode ATEX/IECEx Ex d XA01008D ATEX/IECEx Ex i XA01009D XA01010D XA01011D INMETRO Ex d XA01307D INMETRO Ex i...
Seite 148: Stichwortverzeichnis
Stichwortverzeichnis Proline Prosonic Flow B 200 HART Stichwortverzeichnis AMS Device Manager ......49 C-Tick Zeichen ......145 Funktion .
Seite 149 Proline Prosonic Flow B 200 HART Stichwortverzeichnis Erweiterte Anzeigenkonfigurationen ..85 Field Xpert Gerät zurücksetzen ..... . . 116 Funktion .
Seite 150 Stichwortverzeichnis Proline Prosonic Flow B 200 HART Vorbereiten für elektrischen Anschluss ..25 Vorbereiten für Montage ....20 I/O-Elektronikmodul .
Seite 151 Proline Prosonic Flow B 200 HART Stichwortverzeichnis Prozessgrößen (Untermenü) ....95 Symbole Schleichmengenunterdrückung (Untermenü) ..80 Für Diagnosesverhalten ....35 Setup (Menü) .
Seite 152 Stichwortverzeichnis Proline Prosonic Flow B 200 HART Summenzähler ......97 Summenzähler 1…3 ..... . . 83 Systemeinheiten .
