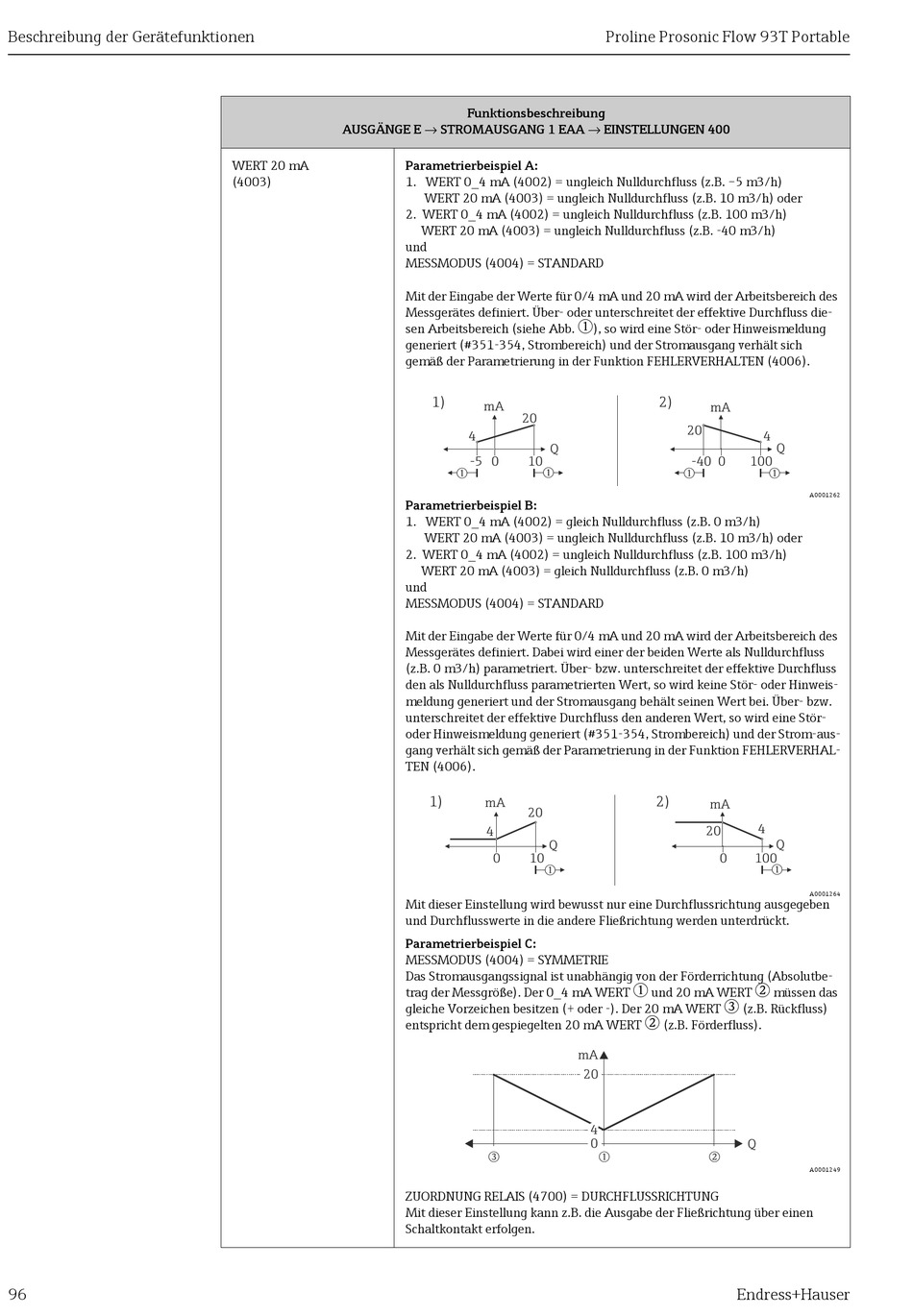

Endress+Hauser Proline Prosonic Flow 93T Betriebsanleitung Seite 96

Beschreibung der Gerätefunktionen
96
AUSGÄNGE E → STROMAUSGANG 1 EAA → EINSTELLUNGEN 400
WERT 20 mA
(4003)
Funktionsbeschreibung
Parametrierbeispiel A:
1. WERT 0_4 mA (4002) = ungleich Nulldurchfluss (z.B. –5 m3/h)
WERT 20 mA (4003) = ungleich Nulldurchfluss (z.B. 10 m3/h) oder
2. WERT 0_4 mA (4002) = ungleich Nulldurchfluss (z.B. 100 m3/h)
WERT 20 mA (4003) = ungleich Nulldurchfluss (z.B. -40 m3/h)
und
MESSMODUS (4004) = STANDARD
Mit der Eingabe der Werte für 0/4 mA und 20 mA wird der Arbeitsbereich des
Messgerätes definiert. Über- oder unterschreitet der effektive Durchfluss die-
m
sen Arbeitsbereich (siehe Abb.
generiert (#351-354, Strombereich) und der Stromausgang verhält sich
gemäß der Parametrierung in der Funktion FEHLERVERHALTEN (4006).
1)
mA
20
4
Q
-5 0 10
m m
Parametrierbeispiel B:
1. WERT 0_4 mA (4002) = gleich Nulldurchfluss (z.B. 0 m3/h)
WERT 20 mA (4003) = ungleich Nulldurchfluss (z.B. 10 m3/h) oder
2. WERT 0_4 mA (4002) = ungleich Nulldurchfluss (z.B. 100 m3/h)
WERT 20 mA (4003) = gleich Nulldurchfluss (z.B. 0 m3/h)
und
MESSMODUS (4004) = STANDARD
Mit der Eingabe der Werte für 0/4 mA und 20 mA wird der Arbeitsbereich des
Messgerätes definiert. Dabei wird einer der beiden Werte als Nulldurchfluss
(z.B. 0 m3/h) parametriert. Über- bzw. unterschreitet der effektive Durchfluss
den als Nulldurchfluss parametrierten Wert, so wird keine Stör- oder Hinweis-
meldung generiert und der Stromausgang behält seinen Wert bei. Über- bzw.
unterschreitet der effektive Durchfluss den anderen Wert, so wird eine Stör-
oder Hinweismeldung generiert (#351-354, Strombereich) und der Strom-aus-
gang verhält sich gemäß der Parametrierung in der Funktion FEHLERVERHAL-
TEN (4006).
1)
mA
20
4
Q
0 10
m
Mit dieser Einstellung wird bewusst nur eine Durchflussrichtung ausgegeben
und Durchflusswerte in die andere Fließrichtung werden unterdrückt.
Parametrierbeispiel C:
MESSMODUS (4004) = SYMMETRIE
Das Stromausgangssignal ist unabhängig von der Förderrichtung (Absolutbe-
trag der Messgröße). Der 0_4 mA WERT
gleiche Vorzeichen besitzen (+ oder -). Der 20 mA WERT
entspricht dem gespiegelten 20 mA WERT
mA
o
ZUORDNUNG RELAIS (4700) = DURCHFLUSSRICHTUNG
Mit dieser Einstellung kann z.B. die Ausgabe der Fließrichtung über einen
Schaltkontakt erfolgen.
Proline Prosonic Flow 93T Portable
), so wird eine Stör- oder Hinweismeldung
2)
mA
20
-40 0 100
m
2)
mA
20
0 100
m n
und 20 mA WERT
o
(z.B. Rückfluss)
n
(z.B. Förderfluss).
20
4
0
Q
m n
Endress+Hauser
4
Q
m
A0001262
4
Q
m
A0001264
müssen das
A0001249
