Proline Prosonic Flow 93T Portable
Endress+Hauser

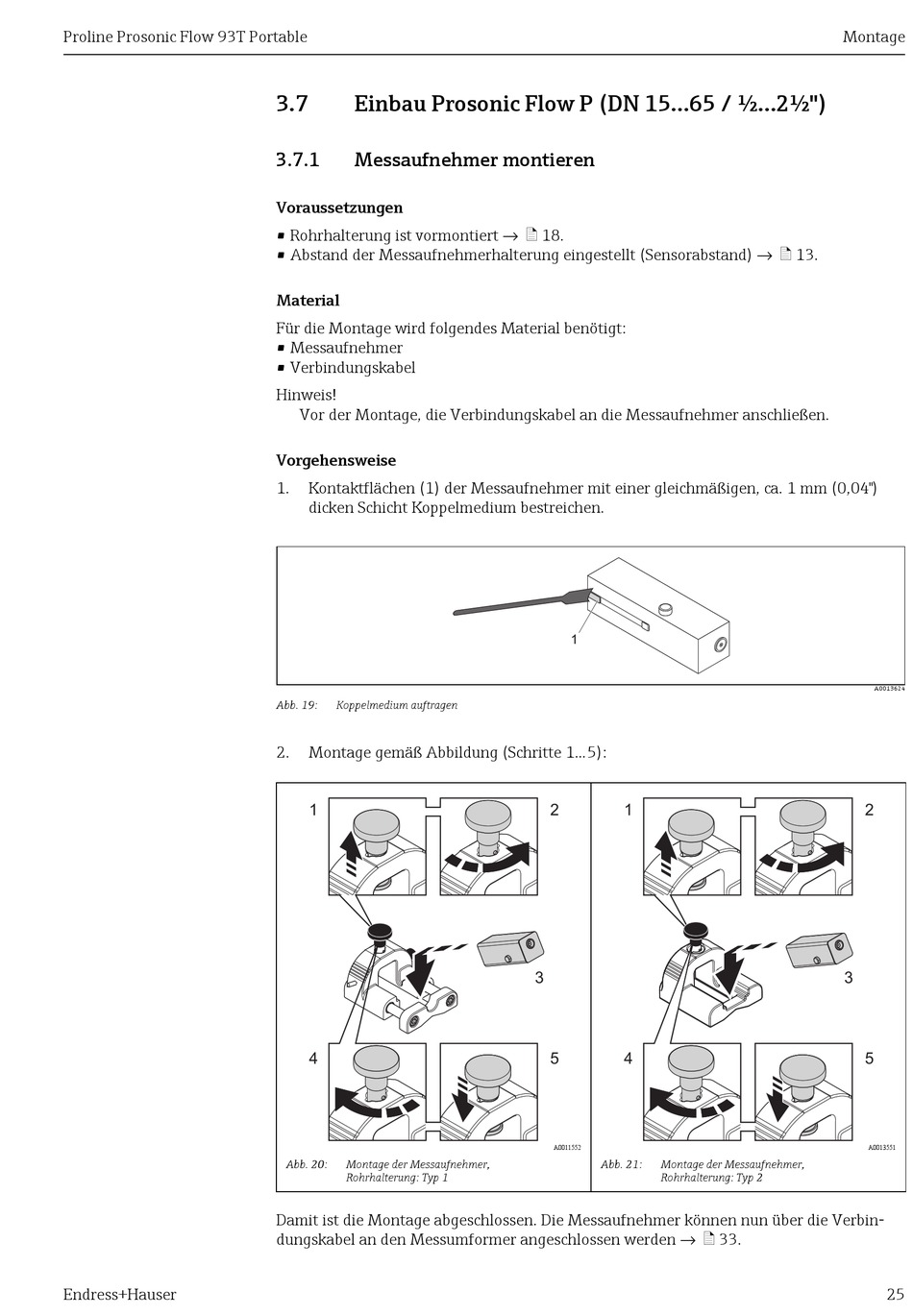

3.7 Einbau Prosonic Flow P (DN 15...65 / ½...2½")
3.7.1 Messaufnehmer montieren
Voraussetzungen
• Rohrhalterung ist vormontiert → ä 18.
• Abstand der Messaufnehmerhalterung eingestellt (Sensorabstand) → ä 13.
Material
Für die Montage wird folgendes Material benötigt:
• Messaufnehmer
• Verbindungskabel
Hinweis!
Vor der Montage, die Verbindungskabel an die Messaufnehmer anschließen.
Vorgehensweise
1. Kontaktflächen (1) der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm (0,04")
dicken Schicht Koppelmedium bestreichen.
Abb. 19: Koppelmedium auftragen
2. Montage gemäß Abbildung (Schritte 1...5):
1
4
Abb. 20: Montage der Messaufnehmer,
Rohrhalterung: Typ 1
Damit ist die Montage abgeschlossen. Die Messaufnehmer können nun über die Verbin-
dungskabel an den Messumformer angeschlossen werden → ä 33.
1
2 1
3
5 4
A0011552
Abb. 21: Montage der Messaufnehmer,
Rohrhalterung: Typ 2
Montage
A0013624
2
3
5
A0013551
25
