Montage
10

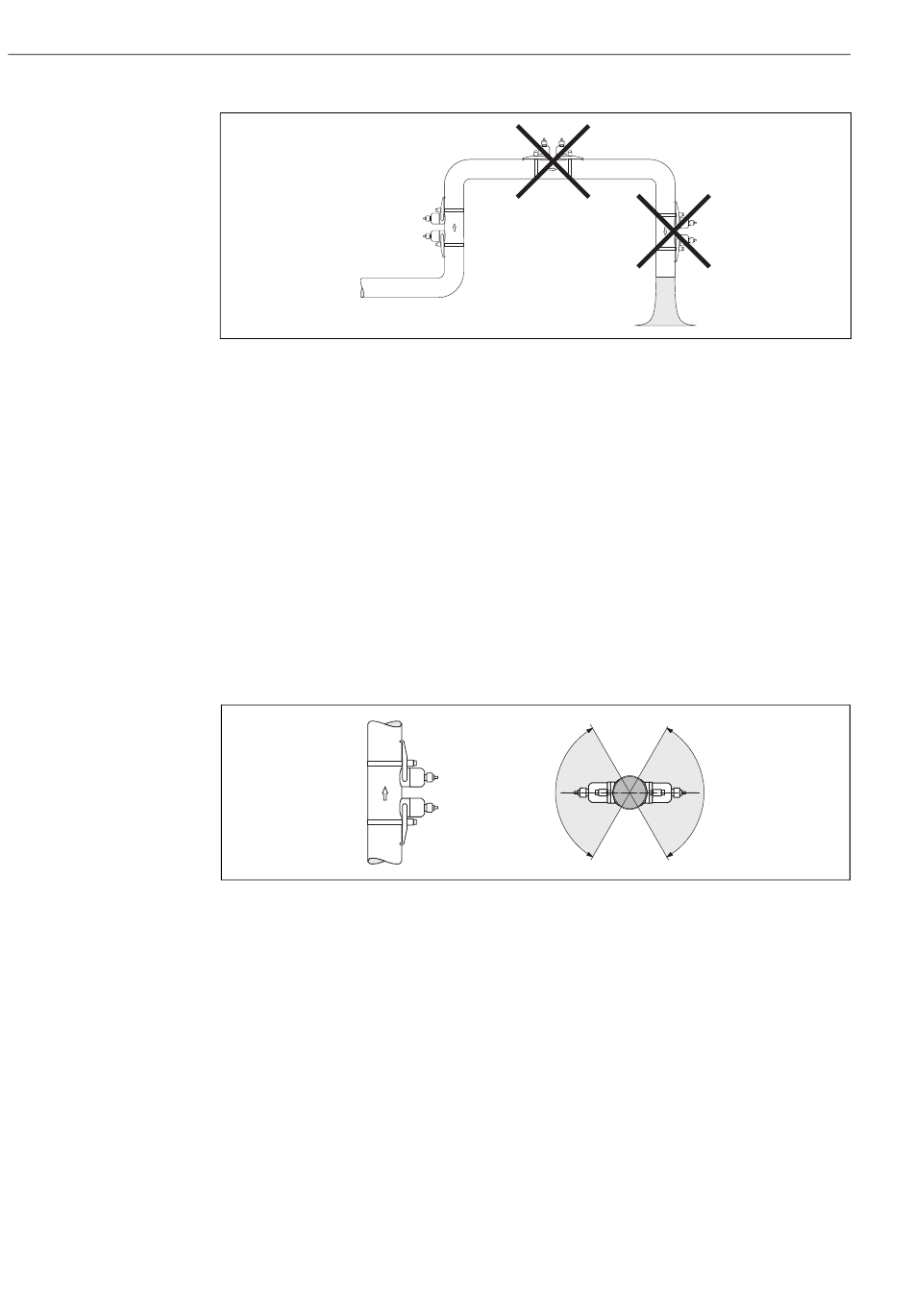

Abb. 3: Einbauort
3.2.3

Einbaulage

Vertikal
Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht A). Bei dieser Einbau-
lage sinken mitgeführte Feststoffe und Gase steigen bei stehendem Messstoff aus dem Mes-
saufnehmerbereich auf. Die Rohrleitung kann zudem vollständig entleert und vor Ablage-
rungen geschützt werden.
Horizontal
Im empfohlenen Einbaubereich bei horizontaler Einbaulage (Ansicht B) können Gas- und
Luftansammlungen an der Rohrdecke sowie störende Ablagerungen am Rohrboden die
Messung weniger beeinflussen.
A
Abb. 4: Empfohlene Einbaulage und empfohlener Einbaubereich
A Empfohlene Einbaulage mit Strömungsrichtung nach oben
B Empfohlener Einbaubereich bei horizontaler Einbaulage
C Empfohlener Einbaubereich max. 120°
Proline Prosonic Flow 93T Portable
C
B
A0001103
C
A0001105
