Montage
12
3.2.5 Anordnung und Auswahl Messaufnehmer
Die Messaufnehmer können unterschiedlich angeordnet werden:
• Montage für eine Messung über eine Traverse: Die Messaufnehmer befinden sich auf
gegenüberliegenden Seiten der Rohrleitung.
• Montage für eine Messung über zwei Traversen: Die Messaufnehmer befinden sich auf der
gleichen Seite der Rohrleitung.
A

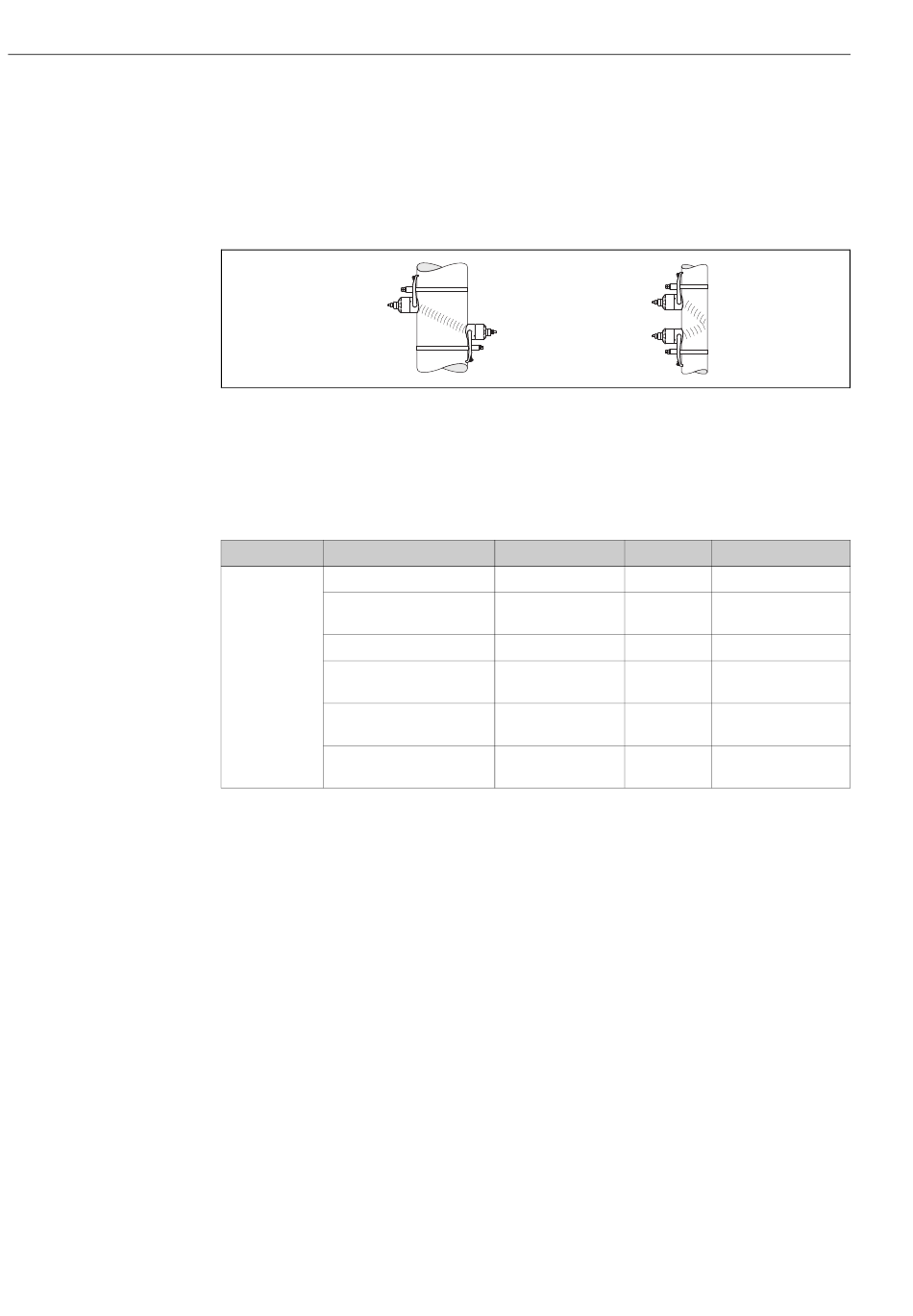

Abb. 6: Montageanordnung Messaufnehmer
A Montage für eine Messung über eine Traverse
B Montage für eine Messung über zwei Traversen
Die Anzahl der benötigten Traversen ist vom Messaufnehmertyp, der Nennweite und der
Rohrwandstärke abhängig. Grundsätzlich empfehlen wir folgende Montagearten:
Messaufnehmer Nennweite
DN 15...65 (½...2½")
DN 50...65 (2...2½")
DN 80 (3")
Prosonic Flow P
DN 100...300 (4...12")
DN 300...600 (12...24")
DN 650...4000 (26...160")
1)
Bei Verwendung von Clamp On Sensoren wird empfohlen, grundsätzlich 2 Traversen zu installieren. Dies ist
die einfachste und bequemste Art der Installation, weil so auch Messgeräte angebracht werden können,
wenn die Rohrleitung nur von einer Seite zugänglich ist.
Bei folgenden Installationsbedingungen empfiehlt sich eine Installation über eine Traverse:
• bei bestimmten Rohrleitungen aus Kunststoff mit einer Wandstärke von > 4 mm (0,16")
• bei Rohrleitungen aus Verbundstoffen (z.B. GFK)
• bei ausgekleideten Rohrleitungen
• bei Anwendungen mit stark akustisch dämpfenden Messstoffen
2)
Bei Rohrleitungen mit kleiner Nennweite (DN65 / 2½" und kleiner) ist, bei Verwendung des Sensors P-CL-
2F*, der Sensorabstand mit Prosonic Flow P für die Installation von 2 Traversen zu klein. In diesem Fall muss
die 1 Traverse-Installation verwendet werden.
3)
Sensoren mit einer Frequenz von 0,5 MHz (Prosonic Flow W) werden für Anwendungen mit Rohrleitungen
aus Verbundstoffen (z.B. GFK), für einige ausgekleideten Rohrleitungen und für Rohrleitungen mit einer
Wandstärke von > 10 mm (0,4") oder bei Anwendungen mit stark akustisch dämpfenden Messstoffen emp-
fohlen.
Zusätzlich wird empfohlen, für diese Anwendungen über 1 Traverse zu installieren.
4) 6 MHz Sensoren für Anwendungen mit einer Durchflussgeschwindigkeit < 10 m/s.
Proline Prosonic Flow 93T Portable
B
Sensorfrequenz Sensor ID
6 MHz P-CL-6F*
6 MHz P-CL-6F*
(oder 2 MHz) P-CL-2F*
2 MHz P-CL-2F*
2 MHz P-CL-2F*
(oder 1 MHz) P-CL-1F*
1 MHz P-CL-1F*
(oder 2 MHz) P-CL-2F*
1 MHz P-CL-1F*
(oder 0,5 MHz) W-CL-05F*
A0001108
1)
Montageart
4)
2 (oder 1) Traversen
2)
2 (oder 1) Traversen
2 Traversen
3)
2 Traversen
2 Traversen 3)
3)
1 Traverse
