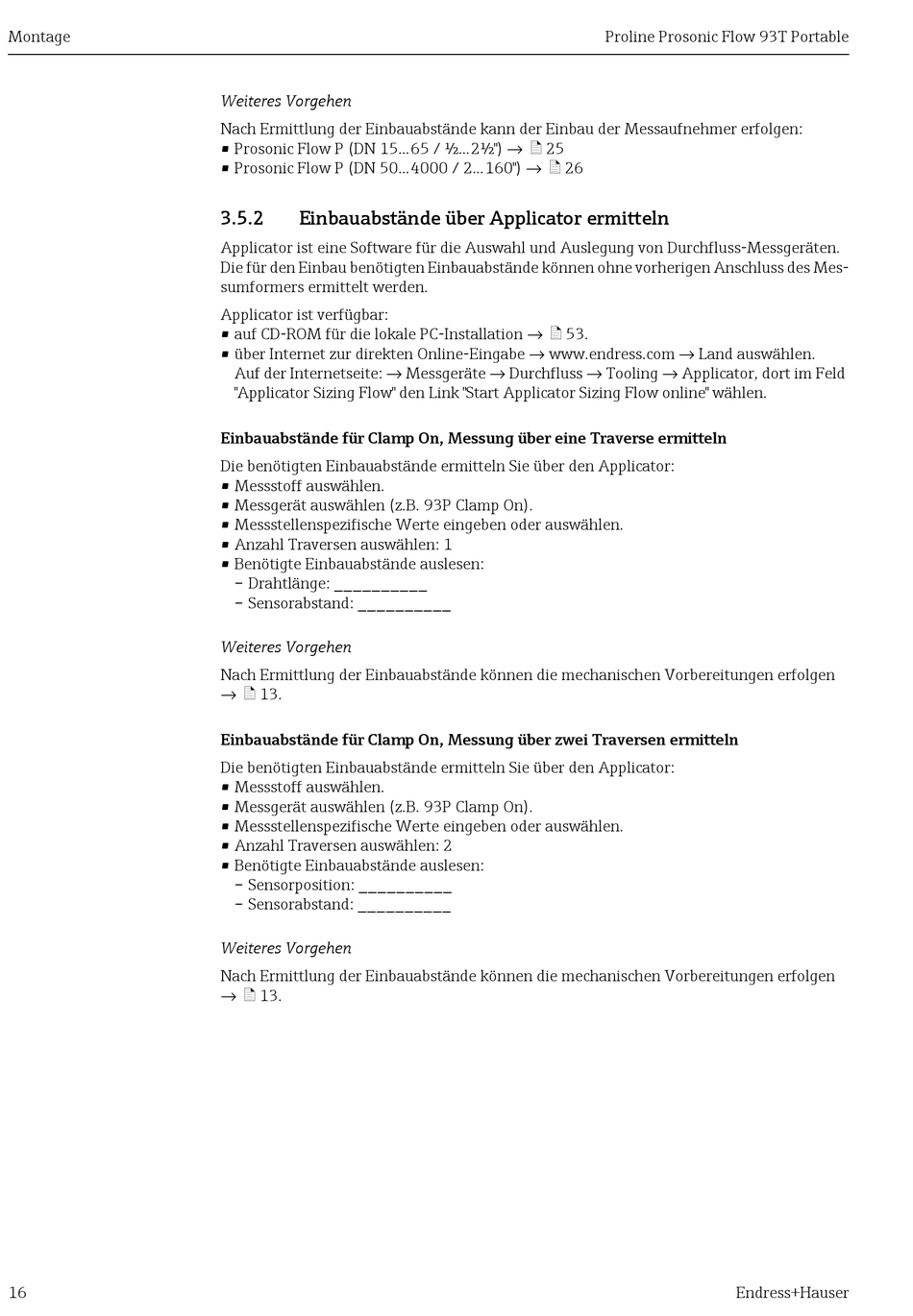

Montage
16
Weiteres Vorgehen
Nach Ermittlung der Einbauabstände kann der Einbau der Messaufnehmer erfolgen:
• Prosonic Flow P (DN 15...65 / ½...2½") → ä 25
• Prosonic Flow P (DN 50...4000 / 2...160") → ä 26
3.5.2 Einbauabstände über Applicator ermitteln
Applicator ist eine Software für die Auswahl und Auslegung von Durchfluss-Messgeräten.
Die für den Einbau benötigten Einbauabstände können ohne vorherigen Anschluss des Mes-
sumformers ermittelt werden.
Applicator ist verfügbar:
• auf CD-ROM für die lokale PC-Installation → ä 53.
• über Internet zur direkten Online-Eingabe → www.endress.com → Land auswählen.
Auf der Internetseite: → Messgeräte → Durchfluss → Tooling → Applicator, dort im Feld
"Applicator Sizing Flow" den Link "Start Applicator Sizing Flow online" wählen.
Einbauabstände für Clamp On, Messung über eine Traverse ermitteln
Die benötigten Einbauabstände ermitteln Sie über den Applicator:
• Messstoff auswählen.
• Messgerät auswählen (z.B. 93P Clamp On).
• Messstellenspezifische Werte eingeben oder auswählen.
• Anzahl Traversen auswählen: 1
• Benötigte Einbauabstände auslesen:
– Drahtlänge: __________
– Sensorabstand: __________
Weiteres Vorgehen
Nach Ermittlung der Einbauabstände können die mechanischen Vorbereitungen erfolgen
→ ä 13.
Einbauabstände für Clamp On, Messung über zwei Traversen ermitteln
Die benötigten Einbauabstände ermitteln Sie über den Applicator:
• Messstoff auswählen.
• Messgerät auswählen (z.B. 93P Clamp On).
• Messstellenspezifische Werte eingeben oder auswählen.
• Anzahl Traversen auswählen: 2
• Benötigte Einbauabstände auslesen:
– Sensorposition: __________
– Sensorabstand: __________
Weiteres Vorgehen
Nach Ermittlung der Einbauabstände können die mechanischen Vorbereitungen erfolgen
→ ä 13.
