Montage
30
3.9
Einbau Messaufnehmer DDU18
1.
Spannband vormontieren:
– Nennweiten DN ≤ 200 (8") → ä 22
– Nennweiten DN > 200 (8") → ä 23
Die beiden Gewindebolzen müssen am Rohr gegenüberliegend positioniert werden.
2.
Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit der
Haltemutter fest anziehen.
3.
Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm (0,04") dicken
Schicht Koppelmedium bestreichen. Dabei von der Nut durch das Zentrum bis zum
gegenüberliegenden Rand gehen.
4.
Messaufnehmer in die Messaufnehmerhalterung einführen.
5.
Messaufnehmerdeckel auf die Messaufnehmerhalterung drücken und drehen, bis:
– Der Messaufnehmerdeckel hörbar einrasten.
– Die Pfeilmarkierungen (Å / Æ "close") aufeinander zeigen.
6.
Verbindungskabel in den jeweiligen Messaufnehmer schrauben.

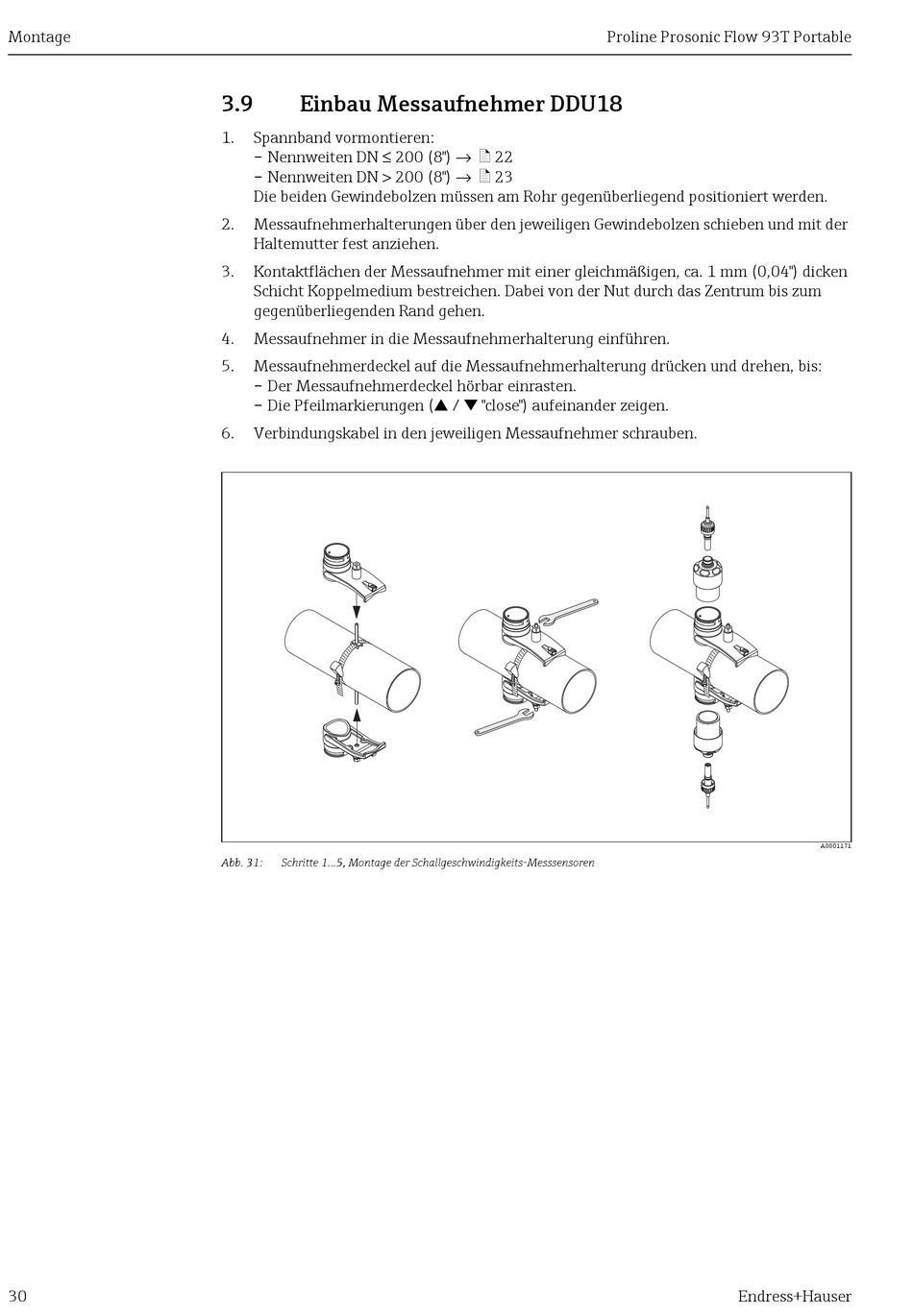

Abb. 31:
Schritte 1...5, Montage der Schallgeschwindigkeits-Messsensoren
Proline Prosonic Flow 93T Portable
Endress+Hauser
A0001171
