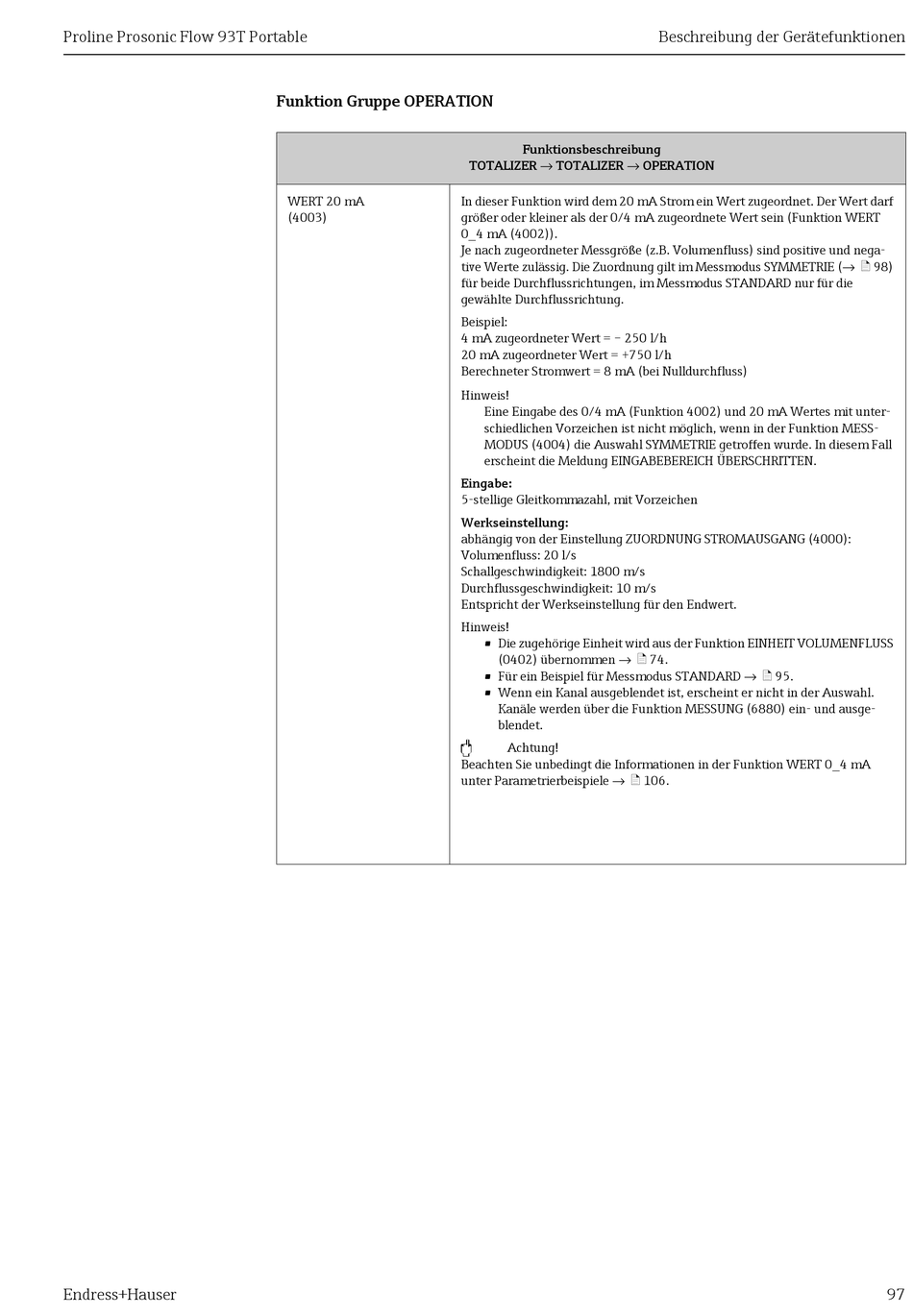

Proline Prosonic Flow 93T Portable
Endress+Hauser
Funktion Gruppe OPERATION
WERT 20 mA
(4003)
Funktionsbeschreibung
TOTALIZER → TOTALIZER → OPERATION
In dieser Funktion wird dem 20 mA Strom ein Wert zugeordnet. Der Wert darf
größer oder kleiner als der 0/4 mA zugeordnete Wert sein (Funktion WERT
0_4 mA (4002)).
Je nach zugeordneter Messgröße (z.B. Volumenfluss) sind positive und nega-
tive Werte zulässig. Die Zuordnung gilt im Messmodus SYMMETRIE (→ ä 98)
für beide Durchflussrichtungen, im Messmodus STANDARD nur für die
gewählte Durchflussrichtung.
Beispiel:
4 mA zugeordneter Wert = – 250 l/h
20 mA zugeordneter Wert = +750 l/h
Berechneter Stromwert = 8 mA (bei Nulldurchfluss)
Hinweis!
Eine Eingabe des 0/4 mA (Funktion 4002) und 20 mA Wertes mit unter-
schiedlichen Vorzeichen ist nicht möglich, wenn in der Funktion MESS-
MODUS (4004) die Auswahl SYMMETRIE getroffen wurde. In diesem Fall
erscheint die Meldung EINGABEBEREICH ÜBERSCHRITTEN.
Eingabe:
5-stellige Gleitkommazahl, mit Vorzeichen
Werkseinstellung:
abhängig von der Einstellung ZUORDNUNG STROMAUSGANG (4000):
Volumenfluss: 20 l/s
Schallgeschwindigkeit: 1800 m/s
Durchflussgeschwindigkeit: 10 m/s
Entspricht der Werkseinstellung für den Endwert.
Hinweis!
• Die zugehörige Einheit wird aus der Funktion EINHEIT VOLUMENFLUSS
(0402) übernommen → ä 74.
• Für ein Beispiel für Messmodus STANDARD → ä 95.
• Wenn ein Kanal ausgeblendet ist, erscheint er nicht in der Auswahl.
Kanäle werden über die Funktion MESSUNG (6880) ein- und ausge-
blendet.
"
Achtung!
Beachten Sie unbedingt die Informationen in der Funktion WERT 0_4 mA
unter Parametrierbeispiele → ä 106.
Beschreibung der Gerätefunktionen
97
