Verdrahtung

4.1

Aufladen des NiMH-Akkumulator

Warnung!
• Das Aufladen des Geräteakkus (NiMH-Akkumulatoren) darf nur über das mitgelieferte
Ladegerät erfolgen. Die Verwendung von Fremdgeräten kann zur Überhitzung des Gerä-
teakkus führen.
• Die Angaben auf dem Typenschild des Ladegeräts mit der ortsüblicher Versorgungsspan-
nung und Frequenz vergleichen.
Zum Aufladen des Geräteakkus das Ladegerät an den Stecker für die 12 V DC Spannungs-
versorgung des Messgerätes anschließen (→ å 36, Nr. 7). Die Ladezeit des Geräteakkus
beträgt ca. 3,6 Stunden, die anschließende Betriebdauer ca. 8 Stunden.
4.2

Anschluss des Verbindungskabels

Warnung!
• Es sind ausschließlich die von Endress+Hauser mitgelieferten Verbindungskabel zu ver-
wenden.
• Nur bei Akku-Betrieb erfüllt die Messgerät die allgemeinen Sicherheitsanforderungen
gemäß EN 61010-1, die EMV-Anforderungen gemäß IEC/EN 61326. Für den Messbe-
trieb das Ladegerät vom Messgerät trennen.
Die Verbindungskabel sind in verschiedenen Längen erhältlich → ä 52.
Das Verbindungskabel an die Anschlüsse CH-DN (stromabwärts) und CH-UP (stromauf-
wärts) anschließen (→ å 36, Nr. 4 und 5). Die Stecker am Verbindungskabel und am
Messgerät besitzen den gleichen Farbcode.
Hinweis!
Um korrekte Messresultate zu gewährleisten, Kabel nicht in die Nähe von elektrischen
Maschinen und Schaltelementen verlegen.
1
2

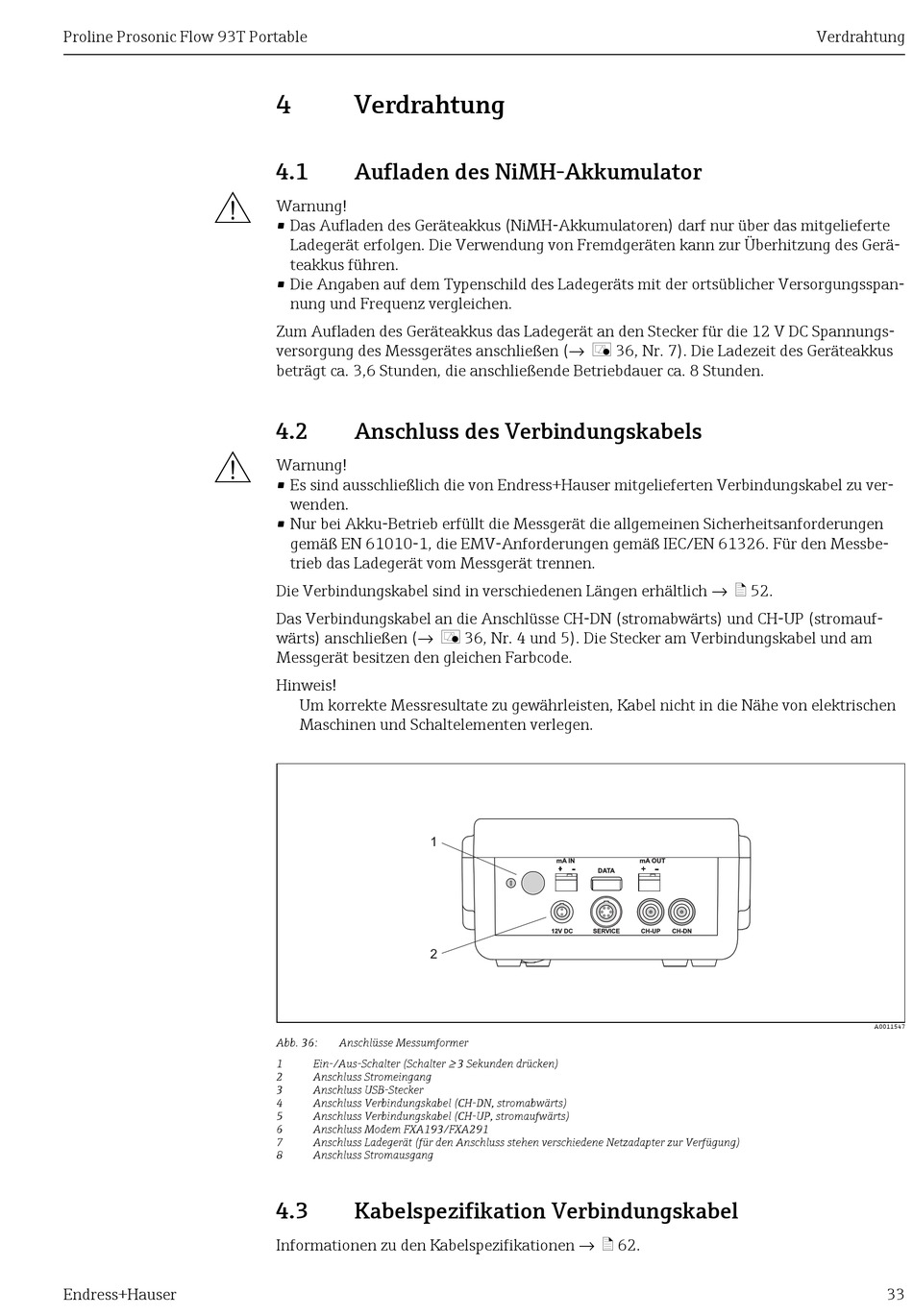

Abb. 36: Anschlüsse Messumformer
1 Ein-/Aus-Schalter (Schalter ≥
2 Anschluss Stromeingang
3 Anschluss USB-Stecker
4 Anschluss Verbindungskabel (CH-DN, stromabwärts)
5 Anschluss Verbindungskabel (CH-UP, stromaufwärts)
6 Anschluss Modem FXA193/FXA291
7 Anschluss Ladegerät (für den Anschluss stehen verschiedene Netzadapter zur Verfügung)
8 Anschluss Stromausgang
4.3

Kabelspezifikation Verbindungskabel

Informationen zu den Kabelspezifikationen → ä 62.
