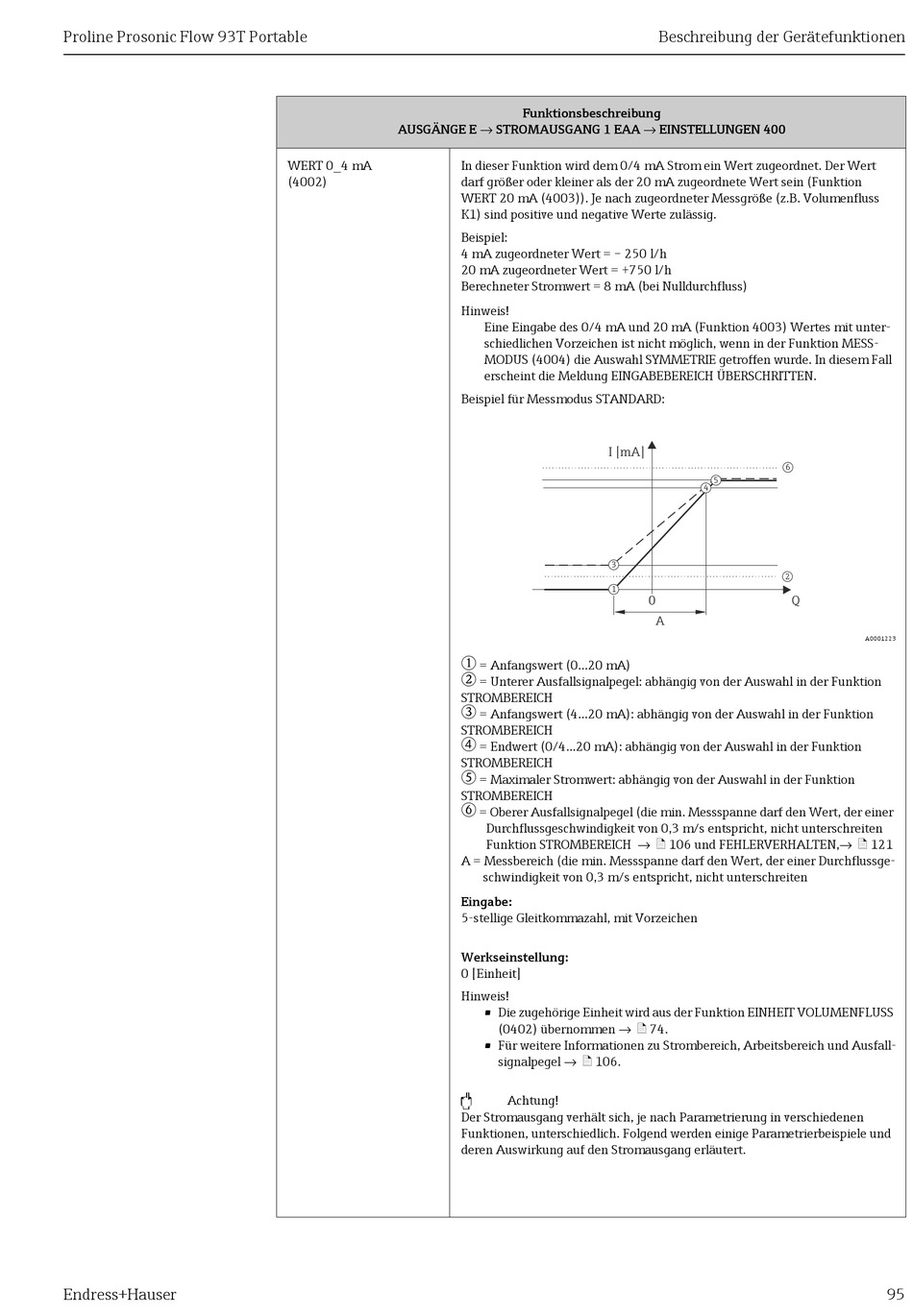

Endress+Hauser Proline Prosonic Flow 93T Betriebsanleitung Seite 95

Proline Prosonic Flow 93T Portable
Endress+Hauser
AUSGÄNGE E → STROMAUSGANG 1 EAA → EINSTELLUNGEN 400
WERT 0_4 mA
(4002)
Funktionsbeschreibung
In dieser Funktion wird dem 0/4 mA Strom ein Wert zugeordnet. Der Wert
darf größer oder kleiner als der 20 mA zugeordnete Wert sein (Funktion
WERT 20 mA (4003)). Je nach zugeordneter Messgröße (z.B. Volumenfluss
K1) sind positive und negative Werte zulässig.
Beispiel:
4 mA zugeordneter Wert = – 250 l/h
20 mA zugeordneter Wert = +750 l/h
Berechneter Stromwert = 8 mA (bei Nulldurchfluss)
Hinweis!
Eine Eingabe des 0/4 mA und 20 mA (Funktion 4003) Wertes mit unter-
schiedlichen Vorzeichen ist nicht möglich, wenn in der Funktion MESS-
MODUS (4004) die Auswahl SYMMETRIE getroffen wurde. In diesem Fall
erscheint die Meldung EINGABEBEREICH ÜBERSCHRITTEN.
Beispiel für Messmodus STANDARD:
I [mA]
3
1
m
= Anfangswert (0...20 mA)
n
= Unterer Ausfallsignalpegel: abhängig von der Auswahl in der Funktion
STROMBEREICH
o
= Anfangswert (4...20 mA): abhängig von der Auswahl in der Funktion
STROMBEREICH
p
= Endwert (0/4...20 mA): abhängig von der Auswahl in der Funktion
STROMBEREICH
q
= Maximaler Stromwert: abhängig von der Auswahl in der Funktion
STROMBEREICH
r
= Oberer Ausfallsignalpegel (die min. Messspanne darf den Wert, der einer
Durchflussgeschwindigkeit von 0,3 m/s entspricht, nicht unterschreiten
Funktion STROMBEREICH → ä 106 und FEHLERVERHALTEN,→ ä 121
A = Messbereich (die min. Messspanne darf den Wert, der einer Durchflussge-
schwindigkeit von 0,3 m/s entspricht, nicht unterschreiten
Eingabe:
5-stellige Gleitkommazahl, mit Vorzeichen
Werkseinstellung:
0 [Einheit]
Hinweis!
• Die zugehörige Einheit wird aus der Funktion EINHEIT VOLUMENFLUSS
(0402) übernommen → ä 74.
• Für weitere Informationen zu Strombereich, Arbeitsbereich und Ausfall-
signalpegel → ä 106.
"
Achtung!
Der Stromausgang verhält sich, je nach Parametrierung in verschiedenen
Funktionen, unterschiedlich. Folgend werden einige Parametrierbeispiele und
deren Auswirkung auf den Stromausgang erläutert.
Beschreibung der Gerätefunktionen
6
5
4
2
0 Q
A
A0001223
